Методические указания. Работу выполняет группа из двух-трех человек, отчет о работе каж­дый студент оформляет самостоятельно

Работу выполняет группа из двух-трех человек, отчет о работе каж­дый студент оформляет самостоятельно.

1. В условиях массового производства одежды при отсутствии кон­кретного заказчика манекены являются основным средством для контроля качества посадки швейных изделий и задания их объемно-пространственной формы.

Проектирование манекенов должно основываться на измерениях фигур типового телосложения и данных о пространственной форме фигуры человека или макетов-эталонов типовых фигур. Наиболее достоверные данные о пространственной форме фигуры человека мо­гут быть получены при проведении и обработке снимков стереофотограмметрической съемки. На основе вычерченных по снимкам сече­ний создаются макеты фигур типового телосложения.

При изучении номенклатуры манекенов выделяют основные клас­сификационные признаки, определяющие их целевую функцию. Ха­рактеристику представляют по таблице 8.1.

2. Проверку соответствия контрольного манекена типовой фигу­ре проводят по программе измерений, представленной в ГОСТ
17521-72 и ГОСТ 17522-72. На поверхности манекена базового размеророста размечают антропометрические точки. Измерения выполняют
антропометром и сантиметровой лентой. Так как промышленные ма­некены и макеты фигур выполняются в виде торсов, проекционные
продольные измерения фиксируются относительно уровня шейной
точки. Результаты измерений представляют по таблице 8.2.

3. Краткое техническое задание на проектирование должно вклю­чать: описание внешней формы, вид и назначение, базовый размер,
характеристику конструкции. При проектировании манекенов их
форма графически задается дискретным линейным каркасом, состоя­щим из набора горизонтальных и вертикальных сечений поверхности.

Данные о положении антропометрических точек, через которые проходят сечения манекена, представляют по таблице 8.3.

4.Линейный дискретный каркас манекена можно получать с по­
мощью установки, представленной на рис. 8.1. Измерения начинают с
разметки уровней сечений на манекене. Уровни устанавливают перемещением штанги прибора на вертикальной шкале.

Таблица 8.1

Характеристика промышленных манекенов одежды

№ п/п	Манекены по виду одежды и назначению	Краткая характеристика конструкции	Зарисовка внешней формы

Таблица 8.2

Сопоставление измерений типовой фигуры и манекена

Номер измерения	Измерения	Величина измерения, см
Типовой фигуры	Контрольного манекена

Таблица 8.3

Антропометрические точки, определяющие уровень горизонтальных

сечений манекена

Обозначение антропометрической точки по ГОСТ 17522-72	Антропометрическая точка	Расстояние до антропометрической точки, см
		от пола	от уровня шейной точки

10 Шейная

4 Основание шеи

2 Верхнегрудинная

5 Плечевая

- Выступающая точка правой

лопатки

6 Выступающая точка груди

7 Высоты линии талии

11 Заднего угла подмышечной

впадины

- Нижнего основания грудных

желез

- Ягодичная

При горизонталь­ном перемещении штанги определяют координаты точек горизонталь­ного сечения относительно центральной оси, на которой крепится манекен. На основе полученных данных строят чертежи горизонталь­ных сечений. На этой установке можно получать контуры и верти­кальных сечений. При сопоставлении данных горизонтальных сечений манекена и измерений типовой фигуры соответствующего размера определяют при­пуски и зазоры по основным об­хватам.

5. Проектирование формы манекена одежды начинают с построения чертежей проекции (абрисов) типовой фигуры и ма­некена соответствующего раз­мера. Абрисы манекена одежды проектируют с учетом величин припусков, предусмотренных в техническом задании. Величина зазора между контурами типо­вой фигуры и манекена ориентировочно может быть определена по графикам распределения воздушных зазоров или по формуле σ = П_с / π

где σ - величина воздушного зазора, см; П_с — припуск, равный прибавке на свободное облегание одежды по линии груди, талии и бедер, см.

Рис. 8.1. Установка для определения уровня сечений на манекене

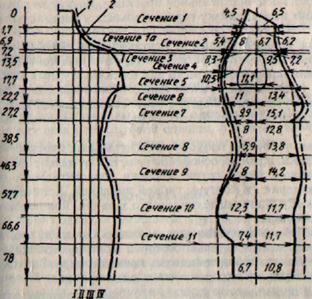

Рис. 8.2. Абрисы манекена (1) и женской фигуры (2)

5.1. При построении продольно-вертикальной проекции за исходную линию принимают касательную к наиболее выступающей точке лопатки. Относительно этой линии на уровнях горизонтальных сечений или высотах ориентирных точек (рис.8.2) откладывают проекционные измерения, характеризующие изгибы позвоночника. К ним относятся: положение корпуса, выпуклость спины, глубина талии первая и вторая. Через полученные точки проводят абрис спины. Далее на соответствующих уровнях откладывают значения переднезадних диаметров и вычерчивают продольно-вертикальную проекцию. На этой проекции вычерчивают контур сочленения руки с туловищем. Его положение определяют точками заднего и переднего углов под­мышечной впадины и плечевой, а также величинами переднезаднего и вертикального диаметра руки.

5.2. Поперечно-вертикальную проекцию строят на основе величин
проекционных размеров и попер на продольно-вертикальной проекции. На основе абрисов фигур производят взаимоувязку горизонтальных и вертикальных сече­ний.

6. Чертежи горизонтальных и вертикальных сечений манекена внешней формы разрабатывают на базе усредненных контуров анало­гичных сечений поверхности фигур или их скульптурных эталонов, а если их нет, то на основе сечений контрольного манекена, получен­ных с помощью установки. Вертикальные сечения манекена проекти­руют по измерениям проекций этих сечений на горизонтальных сечениях.

Вертикальные сечения проходят в сагиттальных плоскостях через следующие точки: шейную, основания шеи, выступающие точки лопа­ток, выступающие точки груди. Чертежи горизонтальных сечений проверяют, измеряя их контуры гибкой линейкой. Полученные дан­ные сравнивают с данными технического задания. При необходимос­ти вносят уточнения.

Для взаимной увязки шаблонов сечений в каркас на них намечают положение оси, относительно которой монтируются шаблоны. В продольно-вертикальной проекции ось проходит через плечевую точ­ку или через середину переднезаднего диаметра шеи. В поперечно-вертикальной проекции ось каркаса проходит в среднесагиттальной плоскости. Если в исходных сечениях типовой фигуры положение оси уже зафиксировано, ее положение уточняют в вертикальных про­екциях проектируемого манекена.

Изготовление шаблонов и сборку каркаса выполняют на следую­щем лабораторном занятии. Перед сборкой тщательно проверяют взаимоувязку сечений по всем вертикальным проекциям. В процессе сборки каркаса студенты оценивают пространственную форму проек­тируемого манекена с позиций плавности перехода контурных линий в стыковочных узлах горизонтальных и вертикальных сечений. При необходимости вносят уточнения в шаблоны и чертежи сечений.

Контрольные вопросы

1. Какова оценка соответствия контрольных манекенов размерам типовых фигур? Отметьте участки, где имеются расхождения.

2. Как распределены зазоры между контурами фигуры и манекена на опорной по­верхности и на уровнях основных обхватов груди, талии и бедер?

3. Каковы основные преимущества, которые дает использование манекенов при оценке качества посадки изделий?

4. Каковы перспективы применения манекенов внешней формы одежды?

5. Каковы, на ваш взгляд, перспективы использования вычислительной техники при проектировании манекенов?
