Лекція 8 Блокувальні елементи

Блокувальні елементи призначені для розділення шляхів протікання постійної та змінної складової струму та інше.

Змінна складова колекторного струму буде викликати падіння змінної напруги на внутрішньому опорі. Фактично напруга живлення не буде постійною. Ця напруга (U_~) буде напругою зворотного зв’язку.

При живленні кількох каскадів це може призвести до самозбудження пристрою, або значного впливу через зворот-ній зв’язок з одних каскадів на інші.

В цьому випадку струми каскадів протікають через спільний внутрішній опір R_i, тобто напруга зворотного зв’язку, а відповідно і потенціал точки А буде визначатись струмами І_K1~+ I_K2~+I_K3~+.... Внаслідок цього через спільний опір R_i буде виникати зворотній зв’язок і всі каскади будуть знаходитись під взаємним впливом. В залежності від фазових співвідношень між цими струмами зворотній зв’язок для одних каскадів може бути негативним, а для інших позитивним. Позитивний зворотній зв’язок може призвести до самозбудження. В будь якому випадку ці зворотні зв’язки є паразитними або небажаними і їх треба усувати. Для цього паралельно джерелу живлення завжди вмикають блокувальні конденсатори.

Фрагмент попередньої схеми:

В тому випадку, якщо спектр сигналу широкий, то паралельно основному блокува-льному конденсатору низької частоти вмикають блокувальний конденсатор високої частоти.

Причина цього полигає в тому, що, як правило, блокувальний конденсатор низької частоти - це електролітичний конденсатор. Ці конденсатори, особливо оксидно – алюмі-нієві мають обмежений діапазон робочих частот (сотні КГц – одиниці МГц). І тому для частот, більших ніж максимальна робоча частота створюють окремий шлях для високочастотних складових.

С_БЛ.НЧ =1...100 мкФ, С_БЛ.ВЧ =1нФ...10 мкФ.

В області нижніх частот діє С_БЛ.НЧ, а С_БЛ.ВЧ не діє, бо його опір великий.

В області верхніх частот не діє С_БЛ.НЧ - об- меження власного діапазону робочих частот.

Кращі результати відносно стійкості пристрою дають роздільні фільтри (розв’язувальні). Їх вмикають або в кожен каскад, або роблять один спільний для декількох каскадів.

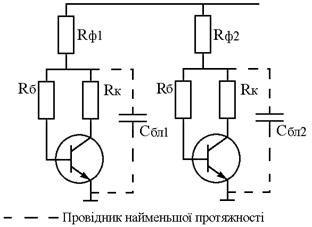

Введення каскадних розв’язувальних фільтрів дозволяє повністю розділити шляхи протікання змінних струмів (немає спільних шляхів протікання). Опір С_БЛ. на багато менший ніж R_Ф.

На мінімальній робочій частоті Х(С_БЛ.) = (0.01…0.1)∙ R_Ф . Тут також можна блокувальні конденсатори складати з паралельно з’єднаних конденсаторів.

З’єднувальні конденсатори мають як омічний опір, так і індуктивність, на якій в області верхніх частот може значно впасти напруга. На високих частотах замість R_Ф використовують дроселі. Використання дроселів дозволяє отримувати гарне розв’язування без падіння постійної напруги на них.
