Лекція 19

СК-СК широко викоритовується в безтрансформаторних двотактних підсилювачів НЧ.

Приклади схемотехніки підсилювачів струму з спільною базою та спільним колектором.

Схема з спільною базою

Rе, Rд1; Rд₂ – забезпечують зміщення та стабілізацію режиму роботи за постійним струмом.

Схеми з спільною базою широко використовують в селек-тивних (резонансних) підсилюва-чах та в інших методах зв’язку джерела сигналу та навантаження.

Вхідна частина:

С_бл1 – коротке замикання (заземлення бази). Опір С_бл1 на багато менший вхідного опру активного елемента R_ВХАЕ. R_ВХАЕ = r_е. I_ВИХ приб-лизно дорівнює I_К. Таку схему використовують коли контур Ск Lк під напругою. Якщо він заземлений можливий трансформаторний зв’язок. Але в обох випадках використовують часткове (слабке) ввімкнення транзистора з контуром з-за малого Rвх активного елемента з спільною базою. При сильному зв’язку контур шунтується малим Rвх.

Вихідний контур, як правило вмикається повністю в вихідне коло. Це можна роботи, бо Rвих. у схемі з спільною базою слабо шунтує контур.

Вхід наступного каскаду під’єд-нується через Ср частково в залеж-ності від Rвх. наступного каскаду. Можливий трансформаторний зв’язок.

В потужних вихідних каскадах високої частоти, що працюють з нульовим зміщенням, широкого вико-ристовують дроселі для подачі напру-ги живлення, зміщення і т.п.

Приклади схем з спільним колектором.

Одно каскадні схеми з спільним колектором використовують тільки в малопотужних слабо сигнальних каскадах.

Rузг. ставлять тоді, коли потрібно отримати точне узгодження за опорами.

R вих.ск = Rн + r_e

r_e + Rузг = p _к – вихідний опір каскаду.

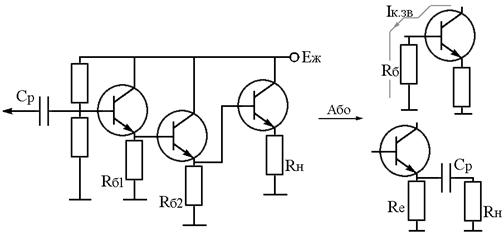

При отриманні значного коефіцієнту підсилення використовують багато каскадні схеми з спільним колектором.

Найбільший коефіцієнт підсилення можна отримати при відсутності Rб. При цьому каскад працюватиме безпосередньо на базовий перехід наступного каскаду, але температурна стабільність буде низькою, тому для її підвищення ставлять ці резистори. Тому їх функції не стабілізація, а створення шляху для зворотного струму колектора.

Ізв ∙ Rб = Езм.тепл. – змінює режим роботи.

Rб – має бути низькоомним (значення дають в довідниках).

Rб < Rбдопустиме – 1...10 Ом (знижує коефіцієнт підсилення).

Промисловість випускає широку номенклатуру складених транзисторів (декількох транзисторів з’єднаних певним чином, змонтованих в одному корпусі у вигляді транзистор – раніше називали SUPER b). В корпусі часто розташовують захисні діоди, базові резистори та інше. Їх треба врахувати.

Існують схеми Дарлінгтона, як для р-п-р так і для п-р-п. Таким чином з’єднану пару транзисторів ще називають пара Дарлінгтона.
