СТРУКТУРНЫЕ КОНСТРУКЦИИ ПОКРЫТИЙ ИЗ ПРОкатных профилей

Поясом

20.1. Рекомендации настоящего раздела распространяются на проектирование структурных конструкций из прокатных профилей, предназначенных для покрытий одноэтажных производственных зданий массового применения, а также зданий и сооружений гражданского и сельского строительства [30].

Структурные конструкции из прокатных профилей представляют собой двухпоясную пространственную стержневую систему с ограждающими конструкциями покрытия, опирающимися на верхние пояса, которые выполняются неразрезными из двутавров или других профилей, эффективно работающих на сжатие с поперечным изгибом. Остальные элементы системы выполняются из одиночных уголков, прикрепляемых в узлах одной полкой непосредственно или через фасонку, с соединениями на болтах нормальной точности или сваркой. В некоторых случаях допускается применение в элементах парных уголков.

Конструкция может иметь регулярную (каждая ячейка заполнена раскосами) или нерегулярную решетку (в ряде ячеек раскосы отсутствуют), рис. 43.

20.2. Расчет структурной конструкции рекомендуется производить по недеформированной схеме без учета физической нелинейности работы стали.

20.3. В качестве расчетной модели конструкции принимается пространственный стержневой блок, опирающийся на четыре колонны, воспринимающий вертикальные нагрузки, а также горизонтальные воздействия от примыкающих элементов здания или оборудования с учетом особенностей их приложения и конструктивного решения узлов (рис. 44). Расчетная модель включает неразрезные поясные элементы, в том числе продольные изгибно-жесткие элементы верхнего пояса, загруженные по своей длине поперечной нагрузкой.

Условные обозначения:

___________ верхние пояса ----------- раскосы _________ нижние пояса

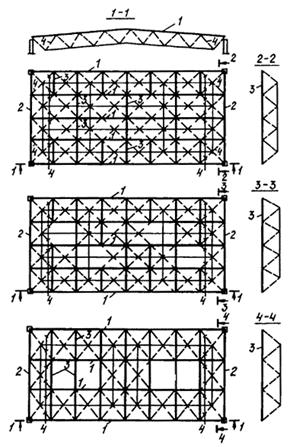

Рис. 43. Схемы структурных конструкций из прокатных профилей

1 - балочные элементы верхнего пояса; 2 - верхние пояса торцевых ферм; 3 - распорки верхнего пояса; 4 - сжатые раскосы приопорной зоны

20.4. Для конструкций с регулярной решеткой допускается принимать шарнирно-стержневую расчетную модель с узловой передачей нагрузки.

Изгибающие моменты М в продольных сжато-изогнутых поясах определяются сложением эпюр:

для внутренних поясов

M = M_q + M_f,

где M_q, M_f - соответственно моменты для многопролетной неразрезной балки на жестких опорах и моменты в балке от прогиба всей системы;

для контурных (крайних) поясов

M = M_q + M_f + M_e + M_h,

где M_e, M_h - соответственно момент от эксцентрического крепления верхнего пояса (см. рис. 44, а, б) и момент от горизонтальной нагрузки, передаваемой колонной на опору блока.

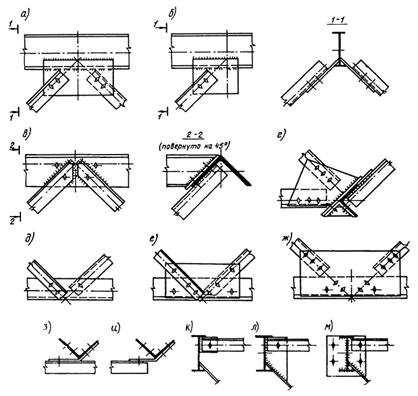

Рис. 44. Узловые соединения элементов из прокатных профилей

а-в - верхних поясов; г-к - нижних поясов; л - м - распорок
