3.20. Для баз стальных колонн сплошного типа (черт. 23) величина расчетной нагрузки, приходящаяся на растянутые болты, определяется в соответствии с указаниями п. 3.20, с формулами (38), (39) СНиП 2.03.01-84 для внецентренно сжатых железобетонных элементов прямоугольного сечения.

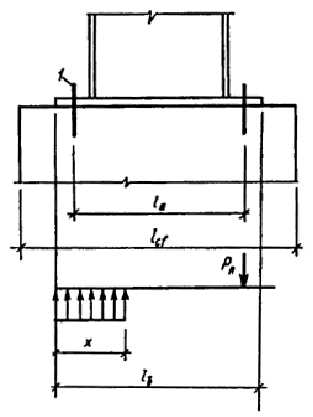

Черт. 23. Расчетная схема для определения усилий в анкерных болтах стальной колонны сплошного тина

Расчетное усилие Р в анкерном болте рекомендуется определять по формуле

P = (R_b b_b x - N) / n, (88)

где R_b - расчетное сопротивление бетона осевому сжатию с учетом коэффициентов g_b2, g_b3, g_b9;

b_b - ширина опорной плиты базы колонны;

N - продольная сила в колонне;

n - число растянутых болтов, расположенных с одной стороны базы колонны;

х - высота сжатой зоны бетона под опорной плитой базы колонны, определяемая по формуле

х = 0,5 (l_a + l_b) - , (89)

где l_a - расстояние между анкерами (см. черт. 23);

l_b, b_b - соответственно длина и ширина опорной плиты;

- эксцентриситет продольной силы.

Высота сжатой зоны х ограничивается условием

х / l_a £ x_R, (90)

где x_R = (0,85 - 0,008R_b)/{1 + R_ba [1 - (0,85 - 0,008R_b)/1,1]/400}. (91)

При расчете коэффициента условий работы g_b2 < 1 в формуле (91) вместо 400 подставляется 500 МПа.

3.21. Все болты должны быть затянуты на величину предварительной затяжки V, которую необходимо принимать равной V = 0,75 Р.

3.22. Болты следует затягивать, как правило, с контролем величины крутящего момента М, значение которого следует определять по формуле

M = V x, (92)

где V - усилие затяжки, определяемое по п. 3.21;

x - коэффициент, учитывающий геометрические размеры резьбы, трение на торце гайки и в резьбе, принимается по прил. 6.

3.23. Сдвигающую силу от стальной колонны на фундамент допускается передавать через силу трения, возникающую под опорной плитой базы колонны от действия сжимающей продольной силы с учетом усилий затяжки болтов.

Для сквозных стальных колонн, имеющих раздельные базы под ветви колонны, сдвигающая сила Q, действующая в плоскости изгибающего момента, воспринимается силой трения под сжатой ветвью колонны и определяется по формуле

Q £ f (0,5 N + M / h), (93)

где f - коэффициент трения, равный 0,25.

Для стальных колонн сплошного типа, а также для сквозных колонн при действии сдвигающей силы из плоскости изгибающего момента, сдвигающая сила воспринимается трением от силы затяжки болтов и определяется по формуле

Q £ f (0,25 n A_sa R_ba + N), (94)

где n — число болтов крепления сжатой ветви для сквозной колонны или (для колонны сплошного типа) число сжатых болтов, расположенных с одной стороны базы колонны;

N — минимальная продольная сжимающая сила, соответствующая нагрузкам, по которым определяется сдвигающая сила.

Если условия (91) и (92) не удовлетворяются, требуется предусмотреть передачу сдвигающей силы от стальной колонны на фундамент с помощью упорных элементов, заделанных и тело фундамента.
