Iipoектирование фундаментов с помощью ЭВМ

Сетка

Сетка

Черт. 28. Армирование железобетонного подколонника пространственными каркасами, собираемыми из плоских сеток

4.21. В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3 %, допускается не ставить продольную и поперечную арматуру по граням, параллельным плоскости изгиба. В этих случаях допускается:

установка сеток только по двум противоположным сторонам сечения подколонника, как правило, в плоскостях, перпендикулярных плоскости действия бóльшсго из двух воздействующих на фундамент изгибающих моментов;

соединение плоских сеток в пространственный каркас без соединения продольных стержней хомутами и шпильками. Толщина защитного слоя бетона (см. п. 5.19 СНиП 2.03.01-84) в этом случае должна быть не менее 50 мм и не менее двух диаметров продольной арматуры (черт. 29);

сетки устанавливаются на всю высоту подколонника.

Черт. 29. Армирование железобетонного подколонника двумя сетками

1 — арматурная сетка

4.22. В случаях, когда по расчету принято бетонное сечение подколонника, пространственный каркас устанавливается только в пределах стаканной части с заглублением ниже дна стакана на величину не менее 35 диаметров продольной арматуры (черт. 30).

Черт. 30. Армирование бетонного подколонника, имеющего стакан
под сборную колонку

4.23. Если в сечении бетонного подколонника возникают растягивающие или сжимающие напряжения менее 10 кгс/см², то при максимальных сжимающих напряжениях более 0,8R_b (напряжения определяются как для упругого тела) необходимо выполнять конструктивное армирование на всю высоту подколонника. При этом площадь сечения арматуры с каждой стороны подколонника должна быть не менее 0,02% площади его поперечного сечения, а в случае расположения арматуры по периметру сечения — не менее 0,04 %.

4.24. При расчетном или конструктивном армировании подколонника диаметр продольных стержней вертикальной арматуры принимается не менее 12 мм. В бетонном подколоннике минимальный диаметр продольной арматуры принимается равным 10 мм.

4.25. Горизонтальное армирование стаканной части подколонника осуществляется сварными плоскими сетками с расположением стержней у наружных и внутренних поверхностей стенок стакана. Продольная вертикальная арматура должна размещаться внутри горизонтальных сеток. Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной арматуры вертикального армирования подколонника.

4.26. Расположение горизонтальных сеток следует принимать по черт. 31.

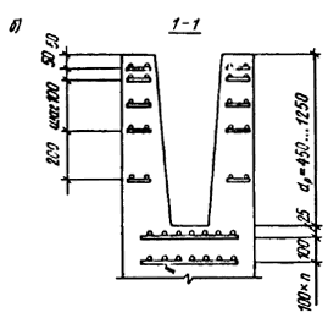

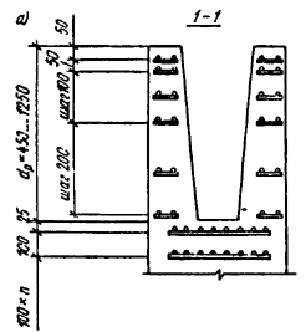

Черт. 31. Схема расположения горизонтальных сеток армирования
подколонника:

а - при e₀ > l_c/2; б - при l_c/6 < e₀ £ l_c/2

4.27. Толщина защитного слоя бетона для рабочей арматуры подколонника должна быть не менее 30 мм, а для подошвы фундаментапри условии устройства под ним бетонной подготовки принимается равной 35 мм.

4.28. При необходимости косвенного армирования дна стакана устанавливают сварные сетки (от двух до четырех).

5.1. Для подбора типовых (например, из номенклатуры серии 1.412) или проектирования нетиповых фундаментов имеется ряд программ, в которых реализованы алгоритмы расчета оснований под фундаменты и расчета прочности конструктивных элементов фундаментов.

5.2. Алгоритмы расчета грунтового основания по различным программам включают следующие нормируемые проверки, в результате удовлетворения которых определяют размеры подошвы:

по деформациям:

по величинам средних, краевых и угловых давлений под подошвой;

по форме эпюры давлений и величине отрыва;

по величине давления на кровлю слабого слоя;

по величинам осадки и крена;

по несущей способности:

по прочности скального основания;

по прочности и устойчивости нескального основания;

на сдвиг по подошве;

на сдвиг по слабому слою.

5.3. Алгоритмы расчета прочности конструктивных элементов фундамента включают следующие нормируемые проверки, в результате удовлетворения которых определяют размеры ступеней и армирование:

плитной части:

по продавливанию и раскалыванию;

по поперечной силе;

по обратному моменту;

на изгиб;

на трещиностойкость;

подколонника:

на косое внецентренное сжатие сплошного бетонного и железобетонного сечения;

на изгиб стаканной части;

на смятие под торцом колонны.

5.4. В табл. 9 приведены общие данные о специализированных программах, рекомендуемых при проектировании фундаментов на естественном основании под колонны зданий и сооружений.

Таблица 9

	Характеристики программ
Про­граммы	Тип ЭВМ	Организация-разра­ботчик	Номенклатура фундаментов	Грунты
ТЛПТЖБФ	ЕС-ЭВМ	ПИ-1 (Ленин­град)	Типовые по серии 1.412	Нескальные, непросадочные, сухие и водонасыщенные
АСПФ-ЕС	ЕС-ЭВМ	ПИ-3 (Одесса)	Типовые по серии 1.412 и нетиповые, в том числе глубокого заложения	Скальные и нескальные, включая просадочные и водонасыщенные
FUND-CM	СМ-4	ЛенПСП	Нетиповые, в том числе глубокого заложения	Нескальные, непросадочные, сухие
ФОК-ЕС-80	ЕС-ЭВМ	КиевПСП	Нетиповые	Нескальные, включая просадочные и водонасыщенные

Окончание табл. 9

	Характеристики программ
Программы	Расчетные проверки	Учет влия­ния	Унификация	Выбор­ка
	грунто­вого	фундамента	сосед­них	фунда­ментов	мате­ри­алов
	основания	плит­ной части	подко­лонни­ка	фунда­ментов
ТЛПТЖБФ	1.1-1.4	3.1-3.5	4.1-4.3	Выпол­нен	Выпол­нена	Выпол­нена
АСПФ-ЕС	1.1-1.4; 2.1-2.3	3.1; 3.4; 3.5	4.1-4.3	То же	То же	То же
FUND-CM	1.1; 1.2	3.1; 3.3-3.5	-	-	-	-
ФОК-ЕС-80	1.1-1.4	3.1-3.4	4.1-4.3	-	-	Выпол­нена

П р и м е ч а н и е. Все материалы по программам для расчета фундаментов публикуются в информационных выпусках фонда алгоритмов и программ отрасли «Строительство» Госстроя СССР.

Пример 1. Расчет внецентренно нагруженного фундамента под сборную колонну

Дано: фундамент со ступенчатой плитной частью и стаканным сопряжением с колонной серии 1.423-3 сечением l_c х b_c = 400x400 мм (черт. 32); глубина заделки колонны d_c = 750 мм; отметка обреза фундамента - 0,15 м; глубина заложения - 2,55 м; размер подошвы, определенный из расчета основания по деформациям в соответствии с указаниями СНиП 2.02.01-84, l x b = 3,3х2,7 м. Расчетные нагрузки на уровне обреза фундамента приведены в табл. 10.

Таблица 10

№ комбинаций	gf = 1
расчетных сочетаний	N, МН (тс)	Мх, МН×м (тс×м)	Qx, МН (тс)
	2,0 (200)	0,08 (8)	0,03 (3)
	0,8 (80)	0,11 (11)	0,05 (5)
	1,75 (175)	0,28 (28)	0,06 (6)

Окончание табл. 10

№ комбинаций	gf > 1
расчетных сочетаний	N, МН (тс)	Мх, МН×м (тс×м)	Qx, МН (тс)
	2,4 (240)	0,096 (9,6)	0,036 (3,6)
	0,96 (96)	0,132 (13,2)	0,06 (6)
	2,1 (210)	0,336 (33,6)	0,072 (7,2)

Обозначения, принятые в таблице:

g_f - коэффициент надежности по нагрузке;

х - направление вдоль бóльшего размера подошвы фундамента.

П р и м е ч а н и е. Материал - сталь класса А-III.
