Текстовое моделирование

Текстовое (командное) моделирование – один из подходов к моделированию, реализуемый в специальных программных средах, интерпретирующих команды внутреннего языка в виде модели исследуемой предметной области. Примерами таких языков могут стать DYNAMO, Pilgrim, GPSS World, PLUS и пр. Рассмотрим данную тему на примере внутреннего командного языка системы GPSS World.

Сущность текстового моделирования восходит к языкам программирования, которые применялись для описания динамики исследуемых объектов. Так как функциональность полноценного языка программирования для среды моделирования является излишней, то операторов текстовых моделей сравнительно немного, да и их значения имеют специфику. Основными объектами в системе GPSS World являются транзакты, блоки, каналы, функции, очереди, накопители, переменные, генераторы случайных чисел и другие. Поэтому, чтобы их правильно применять, требуется знать ответы на следующие вопросы, касающиеся особенностей моделируемого процесса:

• Каково число технологических процессов?

• Сколько технологических процессов могут выполняться параллельно?

• Каков характер интенсивности поступления входных данных (транзактов)?

• Каковы особенности движения транзакта в очереди?

• Какова временная характеристика обработки транзакта в каждом накопителе?

• Каков период моделирования?

Разработка модели в системе GPSS имеет следующий жизненный цикл:

1) формирование модели из текстовых блоков на внутреннем языке системы;

2) настройка параметров просчёта и содержимого отчёта;

3) просчёт и трассировка модели;

4) анализ отчёта и графиков.

Для создания кода модели используется два метода: работа в текстовом редакторе и работа с конструктором. Окно модели (текстовый редактор) можно разделить по вертикали на четыре области: область переменных, операторов (блоков), параметров и комментариев (рис. 31).

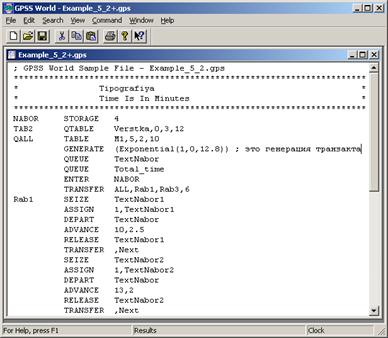

Рис. 31. Окно текстового редактора в системе GPSS World

Рис. 32. Окно настройки параметров модели

Вводить каждую строку можно как с клавиатуры (разделение областей осуществляется символом табуляции), так и вызывая окно Insert GPSS Block into Model Object (в составе пункта Edit главного меню). При использовании мастера необходимо выбрать нужный блок, затем в окне Enter Block Information ввести в поля настройки все его параметры.

Настройки просчёта модели осуществляется в окне SETTINGS, вызываемого из пункта главного меню Edit (рис. 32). На основной вкладке Reports необходимо сделать следующие настройки:

– отметить объекты, которые будут отображаться в отчёте;

– выбрать режим точности (обычный или научный (Science));

– запускать трассировщик по ходу расчета модели.

Для запуска модели необходимо выполнить следующие действия:

– выбрать команду Command\Create Simulation;

– настроить все параметры графического вывода результатов (объекты меню в списке Window\Simulation Window);

– запустить модель на просчёт (Command\Start).

Рассмотрим кратко основные блоки, используемые в рассматриваемой среде командного моделирования (табл. 15).

Таблица 15

Блоки языка GPSS World

Блок	Назначение	Параметры
GENERATE	Генерация транзакта	Указывается частота создания нового транзакта в виде константы, теоретического или эмпирического распределений
TERMINATE	Уничтожение транзакта	Задаётся число уничтожаемых транзактов
QUEUE	Объявление очереди	Указывается название очереди
TRANSFER	Передача транзакта	Задаётся метод перемещения транзакта и возможные пункты назначения
SEIZE	Проверка на освобождение канала	Указывается наименование проверяемого канала обслуживания
ASSIGN	Модификация параметра	Указывается число транзактов и очередь
DEPART	Покидание очереди	Указывается наименование освобождающейся очереди
ADVANCE	Обслуживание	Задаётся время обслуживания в виде константы или функции
RELEASE	Покидание канала обслуживания	Указывается наименование освобождающегося канала обслуживания
SAVEVALUE	Сохранение значения в переменной	Задаётся переменная и свойство объекта СМО, которое подлежит запоминанию
STORAGE	Объявление накопителя	Задаётся число каналов обслуживания для данного накопителя
ENTER	Вход в накопитель	Указывается наименование накопителя
LEAVE	Покидание накопителя	Указывается наименование накопителя
TABLE	Объявление таблицы	Указывается четыре параметра: -объект, для которого создаётся таблица -начальное значение в таблице -шаг между значениями (интервал) -число шагов (строк) таблицы
QTABLE	Объявление таблицы для исследования очереди

С помощью представленных блоков можно сконструировать несложную СМО. Основы создания модели разберем на примерах.
