Проекты гаражей - стоянок для легковых автомобилей, принадлежащих гражданам, разработанные в рамках реализации программы гаражного строительства в г. Москве
|
|
|
|
Приложения.
Приложение 1.
МНОГОЭТАЖНЫЙ ПОДЗЕМНО-НАДЗЕМНЫЙ ГАРАЖ - СТОЯНКА на 339 м/м. Беломорская ул. вл. 36.
Характеристика проекта
| Владелец проекта | АО «ЦНИИПромзданий», мастерская 3 |
| Заказчик | ООО СПК «Неко» |
| Тип гаража | - надземно-подземный; - открытые - 3, 4 этажи; - закрытые - 1, 2 этажи; - отапливаемый - 1, 2 и подземный этаж; - неотапливаемый - 3 и 4 этажи; - боксовый, манежный; |
| Этажность | 4 этажа - надземных; 1 этаж - подземный |
| Высота этажа | 2,8 м |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 38,6 м2 |
| Тип въездной рампы | криволинейная однопутная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | монолитный ж/б; |
| Перегородки | газосиликатные блоки; |
| Материал ограждающих конструкций | сборные ж/б панели |
| Тип и материал кровли | рулонная, филизол |
| Тип фундаментов | столбчатые под колонны; |
| ленточные под стены; | |
| Общая площадь здания | 13102 м2 |
| Общая площадь мест хранения | 6102 м2 |
| Прочие сведения | 2 поста мойки, 2 поста ТО и ТР |
| Расчетная стоимость м/м | 7200 $ |
Приложение 2.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 422 м/м. Пересечение Элеваторной и Касимовской улиц.
Характеристика проекта
| Владелец проекта | АО «ЦНИИПромзданий», мастерская 3 |
| Заказчик | ГСК «Каскад» |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - боксовый |
| Этажность | 4 этажа |
| Высота этажа | 2,8 м |
| Размер места хранения | 3,6×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 46,56 м2 |
| Тип въездной рампы | однопутная прямолинейная |
| Материалы несущих конструкций: | |
| перекрытия, стены, перегородки | сборные ж/б плиты; |
| Материал ограждающих конструкций | сборные ж/б панели |
| Тип и материал кровли | плоская, филизол |
| Тип фундаментов | ленточные из сборных ж/б плит |
| Общая площадь здания | 19644 м2 |
| Общая площадь мест хранения | 9115,2 м2 |
| Прочие сведения | 2 поста мойки, 2 поста ТО и ТР, в подвале кладовые для хранения овощей; |
| Расчетная стоимость м/м | 8000 $ |
Приложение 3.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 200 м/м. п/з Бирюлево, 28а.
Характеристика проекта
| Владелец проекта | АО «ЦНИИПромзданий», мастерская 3 |
| Заказчик | ОАО «Тепловые сети» |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - боксовый |
| Этажность | 3 этажа |
| Высота этажа | 2,8 м |
| Размер места хранения | 3,4×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 43,64 м2 |
| Тип въездной рампы | криволинейная однопутная |
| Материалы несущих конструкций: | |
| перекрытия, стены, перегородки | сборные ж/б плиты серия 125; |
| Материал ограждающих конструкций | сборные ж/б панели серия 125; |
| Тип и материал кровли | плоская, филизол |
| Тип фундаментов | ленточные из сборных ж/б плит |
| Общая площадь здания | 8728 м2 |
| Общая площадь мест хранения | 4080 м2 |
| Прочие сведения | пост мойки, пост ТО и ТР; в подвале - кладовая для хранения овощей |
| Расчетная стоимость м/м | 7500 $ |
Приложение 4.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 250 м/м. Типовое решение.
Характеристика проекта.
| Владелец проекта | АО «Модуль» |
| Заказчик | - |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - боксовый; |
| Этажность | 3 этажа |
| Высота этажа | 3,3 м; |
| Размер места хранения | 3,0×6,2 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 31,7 м2 |
| Тип въездной рампы | прямолинейная открытая |
| Материалы несущих конструкций: | |
| - колонны | сборные ж/б; |
| - балки | металл; |
| - перекрытия | сборные ж/б ребристые плиты; |
| - стены | сборные ж/б; |
| Перегородки | металлическая сетка; |
| Материал ограждающих конструкций | сборные ж/б панели на 2 этажа |
| Тип кровли | наклонная |
| Материал кровли | стальной профнастил |
| Тип фундаментов | железобетонные |
| Общая площадь здания | 7950 м2 |
| Общая площадь мест хранения | 4650 м2 |
| Прочие сведения | - |
| Расчетная стоимость м/м | 4422 $ |
Приложение 5.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 408 м/м. Северное Бутово.
Характеристика проекта
| Владелец проекта | АО «Модуль» ПИ «Тверьгражданпроект» |
| Заказчик | - |
| Тип гаража | - надземный: - закрытый; - неотапливаемый; - боксовый; |
| Этажность | 4 этажа |
| Высота этажа | 2,7 м; |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 32,18 м2 |
| Тип въездной рампы | прямолинейная двухпутная |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - перекрытия | сборные ж/б плиты; |
| - стены | стальной профнастил; |
| Перегородки | металлическая сетка; |
| Материал ограждающих конструкций | стальной профнастил |
| Тип кровли | наклонная |
| Материал кровли | стальной профнастил |
| Тип фундаментов | столбчатые |
| Общая площадь здания | 13132 м2 |
| Общая площадь мест хранения | 7344 м2 |
| Прочие сведения | - |
| Расчетная стоимость м/м | 3800 $ |
Приложение 6.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА СО СКАТНЫМИ ПЕРЕКРЫТИЯМИ на 450 м/м. Сеславинская улица.
Характеристика проекта
| Владелец проекта | Моспромпроект |
| Заказчик | - |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - манежный; |
| Этажность | 11 этажей |
| Высота этажа | 2,8 м; |
| Размер места хранения | 2,5×7,2 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 42,03 м2 |
| Тип въездной рампы | наклонное перекрытие |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | монолит; |
| Перегородки | монолит; |
| Материал ограждающих конструкций | монолит |
| Тип кровли | плоская |
| Материал кровли | филизол |
| Тип фундаментов | монолитная плита |
| Общая площадь здания | 60959 м2 |
| Общая площадь мест хранения | - |
| Прочие сведения | - |
| Расчетная стоимость м/м | - |
Приложение 7.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 593 м/м. Сиреневый бульвар, вл. 80.
Характеристика проекта
| Владелец проекта | ИНЖСТРОЙПРОЕКТ |
| Заказчик | ГП «СОЗИДАТЕЛЬ» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - боксовый |
| Этажность | 7 этажей |
| Высота этажа | 3,6 м - 1 этаж; 3,0 м - 2 ÷ 7 этажи; |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 38,78 м2 |
| Тип въездной рампы | криволинейная двухпутная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия | сборный ж/б; |
| - стены | кирпич; |
| Перегородки | кирпич; |
| Материал ограждающих конструкций | кирпич |
| Тип кровли | плоская |
| Материал кровли | пятислойный наплавленный стелкоизол |
| Тип фундаментов | свайные |
| Общая площадь здания | 23000 м2 |
| Общая площадь мест хранения | 10674 м2 |
| Прочие сведения | на 1 этаже размещены пост мойки, пост ТО и ТР, офис |
| Расчетная стоимость м/м | 6900 $ |
Приложение 8.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 508 м/м. Алтуфьевское шоссе, 81.
Характеристика проекта
| Владелец проекта | Моспромпроект, мастерская 3 |
| Заказчик | ГСК «Лианозово» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - боксовый; |
| Этажность | 7 этажей |
| Высота этажа | 3,3 м; |
| Размер места хранения | 3,0×6,0 м, 4,5×6,0 м; |
| Приведенная площадь гаража - стоянки на 1 м/м | 45,77 м2 |
| Тип въездной рампы | закрытые, криволинейные |
| Материалы несущих конструкций: | |
| - колонны, бачки, перекрытия, стены | сборный ж/б; |
| - перегородки | кирпич, гипсокартон, металл, сетка; |
| Материал ограждающих конструкций | керамзитобетонные панели; |
| Тип кровли | рулонная |
| Материал кровли | рубероид |
| Тип фундаментов | столбчатые |
| Общая площадь здания | 23250 м2 |
| Общая площадь боксов | 9800 м2 |
| Прочие сведения | В 1 этаже - станция техобслуживания автомобилей |
| Расчетная стоимость м/м | 7000 $ |
Приложение 9.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 500 м/м. Новоясеневский проспект, 12-14.
Характеристика проекта
| Владелец проекта | АО «Моспроект» |
| Заказчик | ГСК «МАРС-17» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - боксовый |
| Этажность | 8 этажей |
| Высота этажа | 3,6 м ÷ 1 этаж; 2,8 м - 2 ÷ 8 этажи; |
| Размер места хранения | 3,1×6,2 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 42,28 м2 |
| Тип въездной рампы | криволинейная однопутная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | монолитный железобетон; |
| Перегородки | кирпич; |
| Материал ограждающих конструкций | монолитный ж/б типа «сэндвич» |
| Тип кровли | эксплуатируемая |
| Материал кровли | филизол |
| Тип фундаментов | монолитная ж/б плита |
| Общая площадь здания | 21140 м2 |
| Общая площадь мест хранения | 9200 м2 |
| Прочие сведения | пост мойки, пост ТО и ТР |
| Расчетная стоимость м/м | 7000 $ |
Приложение 10.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 370 м/м. Новохохловская ул., 25.
Характеристика проекта
| Владелец проекта | Моспромпроект, мастерская 3 |
| Заказчик | ГСК «ВНИИПОВЕЦ» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - манежный; |
| Этажность | 9 этажей |
| Высота этажа | 4,2 м ÷ 1 этаж; 3,3 м - 2 ÷ 9 этажи; |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 58,37 м2 |
| Тип въездной рампы | закрытая, изолированная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | сборный ж/б; |
| - перегородки | кирпич; |
| Материал ограждающих конструкций | сборные ж/б панели; |
| Тип кровли | рулонная |
| Материал кровли | филизол |
| Тип фундаментов | свайные |
| Общая площадь здания | 21600 м2 |
| Общая площадь боксов | 5200 м2 |
| Прочие сведения | на 1 этаже размещены - пост мойки, пост ТО и ТР, магазин по продаже автомобилей |
| Расчетная стоимость м/м | 8000 $ |
Приложение 11.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 300 м/м. Зубарев пер., 15.
Характеристика проекта
| Владелец проекта | ПО «Инжстройпроект» |
| Заказчик | ЗАО «Зубари» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - боксовый; |
| Этажность | 8 этажей |
| Высота этажа | 3,0 м; |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 41,0 м2 |
| Тип въездной рампы | криволинейная двухпутная - выезд; 2 лифта - въезд; |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия | монолитный ж/б; |
| - стены | монолитные трехслойные; |
| Перегородки | кирпич; |
| Материал ограждающих конструкций | трехслойные панели с несгораемым утеплителем |
| Тип кровли | плоская |
| Материал кровли | наплавляемый стеклогидроизол с защитным слоем |
| Тип фундаментов | монолитный ж/б плита |
| Общая площадь здания | 12302 м2 |
| Общая площадь мест хранения | 5202 м2 |
| Прочие сведения | На эксплуатируемой кровле - открытая автостоянка, На первом этаже - посты мойки и ТО |
| Расчетная стоимость м/м | 7800 $ |
Приложение 12.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 283 м/м. Клязьминская ул., 6.
Характеристика проекта
| Владелец проекта | АО «ЦНИИпромзданий», мастерская 3 |
| Заказчик | ГСК «Дмитровский» |
| Тип гаража | - надземный, закрытый; отапливаемый, боксовый |
| Этажность, высота этажа | 6 этажей, 2,8 м. |
| Размер места хранения | 3,6×6,0 м, 3,4×6,0 м, 4,25×6,0 м |
| Приведенная площадь типового этажа на 1 м/м | 46,22 м2 |
| Тип въездной рампы | двухпутная криволинейная |
| Материалы несущих конструкций: | |
| колонны, балки, перекрытия | монолитный железобетон; |
| Материал ограждающих конструкций, перегородки | ячеисто-бетонные блоки; |
| Тип и материал кровли | плоская, филизол |
| Тип фундаментов | свайные |
| Общая площадь здания | 13080 м2 |
| Общая площадь мест хранения | 5773,2 м2 |
| Прочие сведения | 2 поста мойки, пост ТО и ТР, офисы размещены в 2х этажной пристройке |
| Расчетная стоимость м/м | 8000 $ |
Приложение 13.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ОТКРЫТЫЙ ГАРАЖ - СТОЯНКА на 556 м/м. Люблинские поля, мкр. 2А.
Характеристика проекта
| Владелец проекта | ПО «Моспромпроект» |
| Заказчик | АО «Система-М» |
| Тип гаража | - надземный; - открытый; - неотапливаемый; - манежный; |
| Этажность | 6 этажей |
| Высота этажа | 2,75 м; |
| Размер места хранения | 2,5×5,5 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 24,23 м2 |
| Тип въездной рампы | прямолинейные |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - перекрытия | монолитный ж/б; |
| - стены | сборный ж/б; |
| - перегородки | кирпич; |
| Материал ограждающих конструкций | сборные ж/б панели |
| Тип кровли | двухскатная |
| Материал кровли | металлочерепица |
| Тип фундаментов | свайные |
| Общая площадь здания | 13470 м2 |
| Общая площадь мест хранения | 12250 м2 |
| Прочие сведения | на первом этаже расположен автосалон |
| Расчетная стоимость м/м | 4500 $ |
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ОТКРЫТЫЙ ГАРАЖ - СТОЯНКА на 500 м/м. 3-я Парковая ул., 53.
Характеристика проекта
| Владелец проекта | ПО АОЗТ «Солярстрой» |
| Заказчик | АОЗТ «Ермак» |
| Тип гаража | - надземный; - открытый; - неотапливаемый; - манежный; |
| Этажность | 6 этажей |
| Высота этажа | 2,8 м; |
| Размер места хранения | 2,55×5,1 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 28,96 м2 |
| Тип въездной рампы | открытые, прямолинейные; |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - перекрытия | монолитный ж/б; |
| - стены | стальной профильный лист, сетка; |
| Материал ограждающих конструкций | металл |
| Тип кровли | двухскатная холодная |
| Материал кровли | металлочерепица |
| Тип фундаментов | монолитный ж/б |
| Общая площадь здания | 14480 м2 |
| Общая площадь мест хранения | 6400 м2 |
| Прочие сведения | На первом этаже расположена станция ТО |
| Расчетная стоимость м/м | 4000 $ |
Приложение 15.
МНОГОЭТАЖНЫЙ НАДЗЕМНЫЙ ОТКРЫТЫЙ НАДСТРОЕННЫЙ ГАРАЖ - СТОЯНКА СО СКАТНЫМИ ПЕРЕКРЫТИЯМИ на 300 м/м. Варшавское шоссе, 152, вл. 8.
Характеристика проекта
| Владелец проекта | ПО «Спортпроект-3» |
| Заказчик | ГСК «Монолит» |
| Тип гаража | - надземный; - открытый; - неотапливаемый; - манежный; |
| Этажность | 6 этажей |
| Высота этажа | 3,5 м; |
| Размер места хранения | 3,0×6,4 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 33,33 м2 |
| Тип въездной рампы | наклонное перекрытие |
| Материалы несущих конструкций: | |
| - колонны | монолитный ж/б; |
| - балки | монолитный ж/б; |
| - перекрытия | монолитный ж/б; |
| - стены | монолитный ж/б; |
| Перегородки | монолитный ж/б; |
| Материал ограждающих конструкций | арбалит |
| Тип кровли | плоская эксплуатируемая |
| Материал кровли | гермосмесь с гранитной крошкой |
| Тип фундаментов | столбчатые |
| Общая площадь здания | 10000 м2 |
| Общая площадь мест хранения | 5400 м2 |
| Прочие сведения | Проект разработан по изобретению (патент № 96112660) |
| Расчетная стоимость м/м | 4300 $ |
Приложение 16.

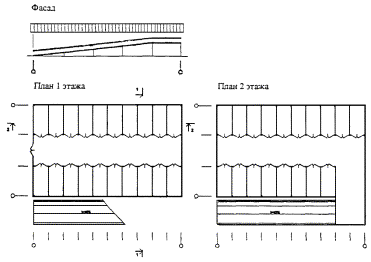

ДВУХЭТАЖНЫЙ ЗАКРЫТЫЙ НАДСТРАИВАЕМЫЙ ГАРАЖ - СТОЯНКА на 38 м/м. Типовое решение.
Характеристика проекта
| Владелец проекта | АО «ЦНИИпромзданий» |
| Заказчик | - |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - боксовый; |
| Этажность | 2 этажа |
| Высота этажа | 2,67 м |
| Размер места хранения | 3,0×6,0 м, |
| Приведенная площадь гаража - стоянки на 1 м/м | 28,73 м2 |
| Тип въездной рампы | открытая прямолинейная |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - перекрытия | сборные ж/б; |
| - стены | профнастил; |
| Материал ограждающих конструкций | профнастил; |
| Тип кровли | скатная |
| Материал кровли | профнастил |
| Тип фундаментов | столбчатый |
| Общая площадь здания | 552 м2 |
| Общая площадь боксов | 504 м2 |
| Прочие сведения | - |
| Расчетная стоимость м/м | 2500 $ |

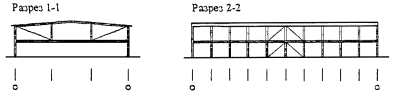

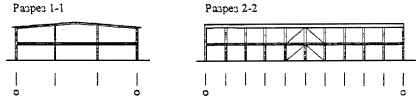

Варианты конструктивного решения (каркас металлический)
Вариант 1. Перекрытие из мелкоразмерных плит 1,5×0,48 м.
Вариант 2. Перекрытие из плит размером 6×3 метра
Вариант 3. Перекрытие из мелкоразмерных плит 1,5×0,48 м, подвешено на металлических стойках к балкам покрытия.
Приложение 17.
АВТОМАТИЗИРОВАННЫЙ МНОГОЭТАЖНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА на 20 м/м. Скаковая ул., 17.
Характеристика проекта
| Владелец проекта | ПО «Роста» |
| Заказчик | «Росгражданреконструкция» |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - автоматизированный; - ячейковый; |
| Этажность | до 12 этажей |
| Высота этажа | 2,4 м |
| Размер места хранения | 1,9×5,2 м |
| Тип въездной рампы | - |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - перекрытия | - |
| - стены | стальной профлист; |
| Материал ограждающих конструкций | гнутые профили |
| Тип кровли | - |
| Материал кровли | - |
| Тип фундаментов | монолитная ж/б плита |
| Общая площадь здания | 63,55 м2 |
| Общая площадь мест хранения | - |
| Прочие сведения | конструкция защищена патентом России |
| Расчетная стоимость м/м | 11000 $ |
Приложение 18.

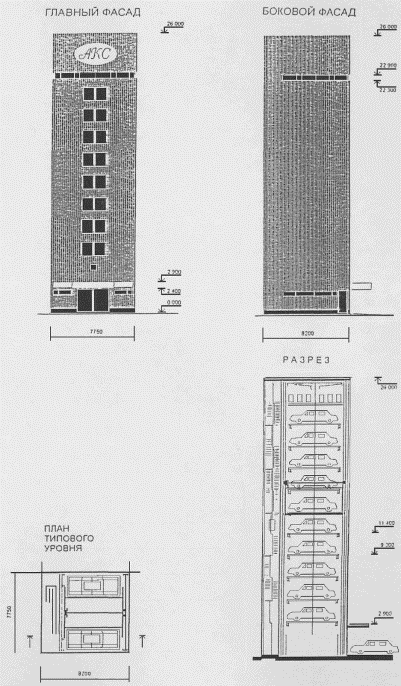

АВТОМАТИЗИРОВАННЫЙ МНОГОЭТАЖНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА ЭЛЕВАТОРНОГО ТИПА на 18 м/м. Типовое решение.
Характеристика проекта
| Владелец проекта | ПО СП АОЗТ «Руфин ЛТД» ПТАКМ ПОСА РФ |
| Заказчик | АТУ «Москомархитектуры» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - автоматизированный; - ячейковый; |
| Этажность | - |
| Высота этажа | 2,4 м |
| Размер места хранения | 2,5×6,0 м |
| Тип въездной рампы | подъемный механизм - вертикальный цепной конвейер с люльками - платформами с поддонами для установки автомобилей |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - стены | стальной профлист; |
| Материал ограждающих конструкций | металлические панели типа «сэндвич» |
| Тип кровли | двухслойный профнастил |
| Материал кровли | металл |
| Тип фундаментов | сборный ж/б |
| Общая площадь здания | 300 м2 |
| Общая площадь мест хранения | 270 м2 |
| Прочие сведения | - |
| Расчетная стоимость м/м | 12000 $ |

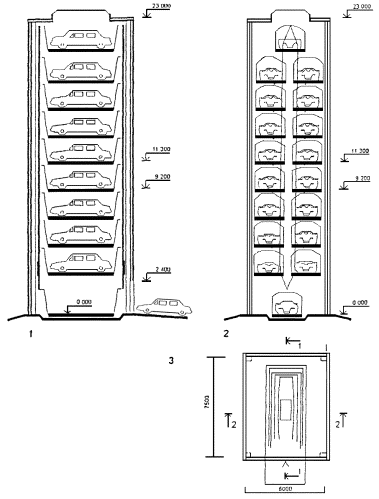

ВОЗМОЖНЫЕ ВАРИАНТЫ АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ
1. РАЗРЕЗ 1 – 1
2. РАЗРЕЗ 2 - 2
3. ПЛАН НА ОТМ. 0.00
Приложение 19.
АВТОМАТИЗИРОВАННЫЙ ГАРАЖ - СТОЯНКА на 238 м/м. Типовое решение.
Характеристика проекта
| Владелец проекта | АО «ЦНИИпромзданий», мастерская 2 |
| Заказчик | - |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - автоматизированный; - ячейковый; |
| Этажность | 16 этажей, 16 этаж - технический; |
| Высота этажа | 2,4 м |
| Размер места хранения | 3,0×5,0 м |
| Тип въездной рампы | подъемник с механизмами бокового перемещения поддонов с автомобилями; |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия | металл; |
| - стены | панели типа «сэндвич»; |
| Материал ограждающих конструкций | панели типа «сэндвич»; |
| Тип кровли | рулонная; |
| Материал кровли | филизол; |
| Тип фундаментов | столбчатые; |
| Общая площадь здания | 600 м2 |
| Общая площадь мест хранения | - |
| Прочие сведения | автомобили устанавливаются в ячейки на поддонах в автоматическом режиме; |
| Расчетная стоимость м/м | - |
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
1 Входной тамбур
2 Вестибюль
3 Лестница в подвал
4 Торговый зал
5 Комната клиентов
6 Операционная
7 Компьютерная
8 Операторская
9 Лифт
10 Место хранения а/м
Приложение 20.

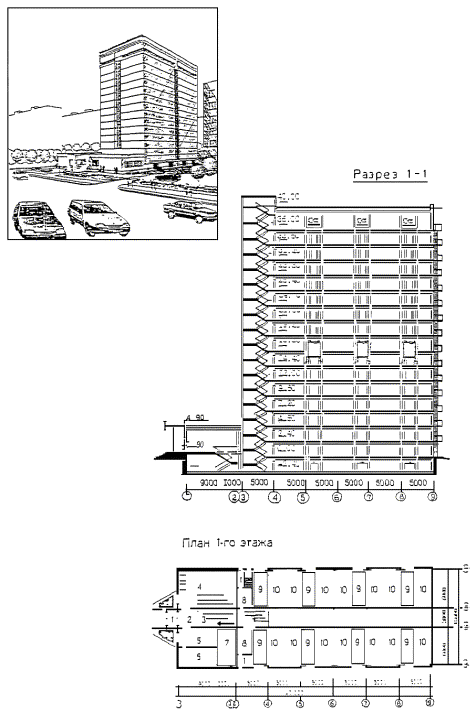

МНОГОЭТАЖНЫЙ ТРЕХСЕКЦИОННЫЙ ЖИЛОЙ ДОМ С ПОЛУПОДЗЕМНЫМ ГАРАЖЕМ на 54 м/м. г. Мытищи.
Характеристика проекта
| Владелец проекта | АО «ЦНИИпромзданий», мастерская 3, Мытищинская городская проектная организация |
| Заказчик | АПУ г. Мытищи |
| Тип гаража | - полуподземный; - закрытый; - отапливаемый; - манежный; |
| Этажность | 1 этаж |
| Высота этажа | 3,0 м |
| Размер места хранения | 3,0×6,0 м |
| Приведенная площадь гаража - стоянки на 1 м/м | 30,95 м2 |
| Тип въездной рампы | закрытая прямолинейная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | сборный ж/б; |
| Перегородки | кирпичные; |
| Материал ограждающих конструкций | кирпич; |
| Тип кровли | рулонная |
| Материал кровли | филизол |
| Тип фундаментов | свайные |
| Общая площадь здания | 1671,6 м2 |
| Общая площадь мест хранения | 972,0 м2 |
| Прочие сведения | |
| Расчетная стоимость м/м |
Приложение 21.
|
|
|
|
|
Дата добавления: 2014-12-26; Просмотров: 1355; Нарушение авторских прав?; Мы поможем в написании вашей работы!
