Розсадосадильні машини

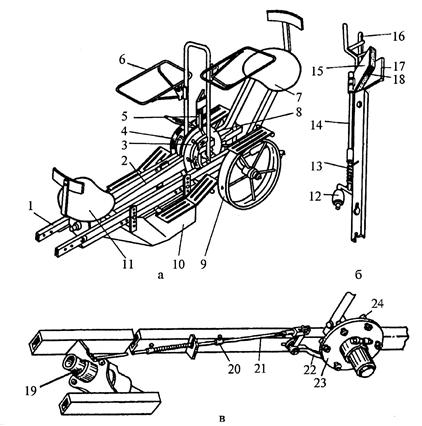

Розсадосадильні машини застосовують для садіння розсади овочевих (капусти, помідорів та ін.) та ефіроолійних культур, тютюну, суниць у горщечках або без них широкорядним і стрічковим способами, а також сіянців, живців дичок плодово-ягідних культур. Використовують розсадосадильні машини СКН-6А, МРП-5,4 та ін. Машина СКН-6А складається із шести садильних секцій, двох опорно-приводних коліс 1 (рис. 3.34), механізму передач, двох маркерів, рами, поливної системи з двома резервуарами 16 для води, тента 8 і стелажів 15 для розсади. На машині встановлена сигналізація для подачі робітником звукового сигналу трактористу про початок руху агрегату або про його зупинку. Кожна садильна секція складається з садильного апарата дискового типу з розсадотримачами 5 (рис. 3.35,а), сошника 10, двох прикочувальних котків 9, переднього 11 і заднього 7 сидінь для робітників, двох полиць б для ящиків з розсадою і ланцюгової передачі. Садильний апарат складається з металевого диска 8, правих та лівих розсадотримачів 5, правого 4 і лівого 3 лекал. Розсадотримачі встановлені по периметру диска з обох боків і кріпляться до нього болтами. Праві та ліві розсадотримачі мають однакову будову. Кожний із них складається із коробчастого стояка з нерухомою пластиною 17, рухомої частини 15 з гумовою губчастою накладкою 18, стрижня 14 з пружиною 13 та капронового або гумового ролика 12. Губчаста накладка 18 запобігає пошкодженню розсади. Садильні диски приводяться в рух від опорно-приводних коліс 1 (рис. 3.34) за допомогою ланцюгових передач та коробки передач 12. Рис. 3.34. Функціональна схема розсадосадильної машини СКН-6А: 1 - опорно-приводне колесо; 2 і 7 - переднє і заднє сидіння; 3 - сошник; 4 - диск садильного апарата; 5 — розсадотримач; 6 — ящик з розсадою; 8 - тент; 9 - прикочу вальні котки; 10 - поливна трубка; 11 – дозувальний пристрій; 12 — коробка передач; 13 - ланцюгова передача; 14 — трубопровід; 15 - стелаж; 16 - резервуар; 17 – ежектор
Водополивна система саджалки складається з двох резервуарів 16 для води, встановлених на тракторі, трубопроводу 14, фільтра, крана і дозувального пристрою 11. Від резервуарів вода по трубопроводах 14 надходить до кранів і далі спрямовується до дозувальних пристроїв 11, а потім у сошник 3. Під час руху машини сошники 3 садильних секцій розкривають борозни у ґрунті. Від опорно-приводних коліс 1 за допомогою передавального механізму приводяться в рух диски 4 садильних апаратів. Садильниці беруть розсаду з ящиків 6, укладають її у відкриті розсадотримачі 5 коренем до себе і утримують до затискання рухомою частиною розсадотримача. Передня садильниця вкладає розсаду в правий розсадотримач, а задня - у лівий. Розсадотримачі утримують розсаду, поки диск 4 не перемістить її в нижню частину. При входженні в борозну розсадотримач відкривається, розсада звільняється і падає на дно борозни. В момент знаходження розсади в нижній частині диска включається в роботу дозувальний пристрій 11 поливної системи, вода надходить у внутрішню порожнину сошника і по жолобу потрапляє під корені розсади. Загортаються корені розсади ґрунтом за рахунок самоосипання стінок борозни і за допомогою прикочуючих котків 9. Ці котки також ущільнюють ґрунт з обох боків рослин. При садінні розсади в горщечках садильниці беруть із ящичків по одному горщечку з рослиною і кладуть їх на опорні вилки, що встановлюються на розсадотримачах і продовжують утримувати до моменту закриття розсадотримачів. Далі робочий процес проходить як і при садінні розсади без горщечків. При садінні розсади з кроком до 35 см вода подається постійно в борозну, суцільний полив, а при більшому кроці - порційне під кожну рослину по 0,4-0,5 л. Регулювання. Крок садіння (10-140 см) регулюють встановленням певної кількості (2, 4, 6, 8 і 12) розсадотримачів на диску, зміною частоти обертання дисків шляхом переключення коробки передач та підбирання зірочок ланцюгової передачі. Перевірку кроку садіння розсади визначають за формулою: N - норма садіння розсади, шт/га; b - ширина міжряддя, м. Частоту садіння розсади (частоту подачі рослин у розсадотримачі) розраховують з виразу: де - швидкість руху посівного агрегату, м/с. Моменти закриття розсадотримачів після вкладання розсади і відкриття при садінні регулюють переміщенням лекал у пазах тримачів, глибину ходу сошників в межах 8-22 см - переміщенням по отворах їх стояків відносно рами секції (зміщення на один отвір забезпечує зміну ходу сошника на 25 мм) та переміщенням прикочувальних котків по висоті. Ширина захвату - 3,6-4,2 м. Робоча швидкість - до 3,5 км/год. Продуктивність - до 1,4 га/год. Пристрої до машини СКН-6А. Пристрій ПНБ-6 призначений для нарізування поливних борозен одночасно з садінням розсади. Складається із трьох правих і трьох лівих секцій борознорізів, двох поздовжніх брусів, поперечного бруса та розкосу. Поздовжні бруси з'єднуються з брусом рами розсадосадильної машини. Секція борозноріза складається із сферичного диска, полиці, підвіски, пружини і стояка. Диск встановлений на осі під кутом 27° до напрямку руху (кут атаки). Диск, обертаючись, утворює поливну борозну, полиця видаляє ґрунт із борозни і ущільнює її стінку. При наїзді на перешкоду диск піднімається, а опускається під дією пружини. Глибина ходу диска з полицею залежить від стискання пружини підвіски. Пристрій ПТР-3 використовується для садіння розсади овочевих культур на грядках та гребенях. Складається із кронштейна, який кріпиться до бруса машини. Забезпечує опускання опорно-приводних коліс машини СКН-6А на максимальну глибину борозни (20-25 см). Рис. 3.35. Садильна секція (а), розсадотримач (б) і пристрій для порційного поливання (в) розсадосадильної машини СКН-6А: 1 — рама секції; 2 — кожух приводного ланцюга; 3 - ліве лекало; 4 — праве лекало; 5 -розсадотримач; 6 - полиця для ящиків розсади; 7 - заднє сидіння; 8 - диск садильного апарата; 9 - прикочу вальний коток; 10 - сошник; 11 — переднє сидіння; 12 — ролик; 13 — пружина; 14 - колінчастий стрижень; 15 і 17 - пластини; 16 - знімна вилка для підтримання горщечка; 18 - накладка губчаста; 19 - дозувальний пристрій поливання; 20 - фіксуюча втулка; 21 - тяга повороту заслінки; 22 - важіль; 23 — поливний диск; 24 — штовхаючий ролик
Пристрій ПНЛ-1100 призначений для начіплювання машини СКН-6А на гусеничні трактори. Являє собою два поздовжніх бруси з майданчиками для кріплення стояків резервуарів. Машина розсадосадильна МРП-5,4 призначена для садіння розсади овочевих та інших культур на рівному полі або грядках із кроком садіння 12-100 см. Машина може комплектуватись пристроями ППР-5,4 для вирощування овочевих культур за астраханською технологією, ПНБ-6-01 - для нарізування поливних борозен та ПНЛ-1100-01 - для навішування на гусеничні трактори двох резервуарів для води. Агрегатують машину в дев'ятирядному варіанті з тракторами класу 2 і З, а в шестирядному - 1,4. Ширина захвату - 5,4 м. Робоча швидкість -0,2-1,8 км/год. Продуктивність - до 1 га/год. Розсадосадильні машини МРУ-4 і МРУ-6 за будовою і робочим процесом аналогічні СКН-6А. Ці машини забезпечують садіння розсади з кроком від 12 до 100 см. Вони можуть забезпечувати роботу машини без дозаправлення розсадою по довжині гону 800 метрів. На машинах передбачена можливість заміни дискового садильного апарата на апарат для садіння розсади в горщечках, вирощеної в коміркових касетах. Ширина захвату машин відповідно - 2,8 і 4,2, продуктивність - до 3000 шт./год. Серед зарубіжних конструкцій розсадосадильних машин застосовують чотири- і шестирядкові самохідні машини, які за один прохід ущільнюють ґрунт в рядку, прокладають на поверхні поля волого-утримуючу плівку шириною 80-140 або 80-190 см, роблять у ній отвори, проводять садіння розсади у борозни з одночасним поливом і присипають плівку ґрунтом.
