Фумігатори




Фумігація полягає в застосуванні пестицидів, що швидко випарову­ються, проти найнебезпечніших збудників хвороб кореневої системи ви­ноградників та шкідників чайних плантацій і цитрусових насаджень. Цей спосіб, здебільшого, застосовують для знезаражування ґрунту.

Фумігатори бувають ручні й тракторні. За характером технологічного процесу їх поділяють на безперервної та порційної дії, а за призначенням - на грунтові й наземно-наметні.

Фумігатор ФПЧ призначений для внесення у ґрунт рідких фуміган­тів з метою захисту виноградників від філоксери. Являє собою пристрій до плуга ПРВН-2,5А "Виноградар". Фумігатором вносять пестициди в ґрунт одночасно з культивацією на глибину 15-20 см (залежно від ши­рини міжрядь фумігант вносять у 5-7 борозен) й під час глибокого осін­нього розпушування ґрунту. При цьому пестицид вносять у три бороз­ни: в середню - на глибину 45-55 см, а у дві бокові - на 30-35 см. Під час укривання виноградних кущів на зиму земляним валом фумігант вносять у дві стрічки.

Складається фумігатор з рами, підрам­ника, резервуара, дозаторів, сигнального пристрою і зливних трубок. Всі складові час­тини фумігатора монтують на рамі плуга ПРВН-2.5 А.

Резервуар зварений з неіржавіючої ста­лі і у верхній частині має заливну горло­вину з фільтром, що герметичне закрива­ється кришкою, вирівнювальну трубку, нижній кінець якої опущений в трубу, яка з'єднує резервуар з бачками дозатора. На лівому днищі резервуара встановлено покажчик рівня рідини.

Дозатор (рис. 4.17) складається з кор­пуса 1, що закривається кришкою 2, бара­бана 4 з дозувальними черпачками З, розподільної чаші 5, зливних штуцерів 6 і змінної зірочки 8.

До складу сигнального пристрою (рис. 4.18) належать корпус 6 з кришкою 3, до якої підвішено коромисло 5 з приймальною ча­шею 7 на одному кінці і противагою 4 на іншому. Контакт 1 прикріплений до коро-'4 мисла, а нерухомий контакт 2 - до верхньої частини кришки 3. Сигнальний пристрій з'єднується з лампочкою на сигнальній па­нелі, яка кріпиться в кабіні трактора. Він одержує живлення від генератора трактора. Під час роботи машини фумігант з ре­зервуара 13 (рис. 4.19) через вентиль 11 надходить у дозатор 4, звідки забирається черпачками 5 і через розподільну чашу б та сигнальний пристрій подається до злив­них трубок 9. Коли подача рідини з дозато­ра до зливних трубок припиняється, зами­каються контакти сигнального пристрою і загоряється лампочка на панелі.

Рис.4.17 Дозатор фумігатора ФПЧ:

1 – корпус; 2 – кришка; 3 – блок черпаків; 4 – барабан; 5 – чаша; 6 – штуцер; 7 – пробка; 8 – змінна зірочка

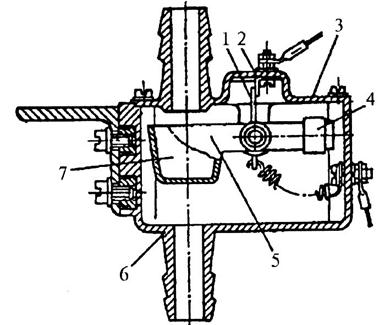

Рис. 4.18. Сигнальний пристрій фумігатора ФПЧ:

1 – рухомий контакт; 2 – нерухомий контакт; 3 – кришка; 4 – противага; 5 – коромисло; 6 – корпус; 7 – чаша



Норму внесення препарату в межах 30-500 кг/га регулюють дозатором 4 та кількістю зливних трубок 9.

Агрегатується фумігатор ФПЧ з тракторами Т-54В, обслуговує його тракторист.

Хмільниковий фумігатор ПФХ-2 призначений для внесення в ґрунт пестицидів і водного аміаку та для суцільного обприскування хмільни­ків. Використовується також для обприскування хмільників і невеликих садів за допомогою брандспойтів.

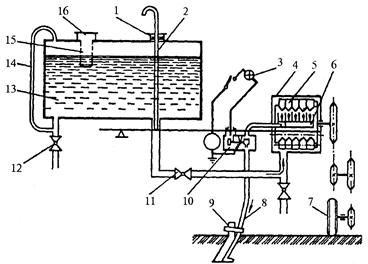

Рис. 4.19. Схема роботи фумігатора грунту ФПЧ:

1 - штуцер; 2 - вирівнювальна трубка; 3 - сигнальна лампочка; 4 - дозатор; 5 - блок черпачків; 6 - чаша; 7 - колесо машини ПРВН - 2,5; 8 - трубопровід; 9 - зливна трубка; 10 — сигнальний пристрій; 11 - вентиль; 12 — зливний вентиль; 13 — резервуар; 14 - рівнемір; 15 - фільтр; 16 — заливна горловина



Фумігатор є змінним пристроєм до плугів ПРВН-2,5А і ПРВН-1,5АХ. Він складається з резервуара, насоса, всмоктувальної і напірної комуніка­цій, штанги, брандспойтів, ежектора. Резервуар 1 (рис. 4.20) з комунікаці­єю монтується на передній частині трактора, а штанга 15 до рами плуга ПРВН-2,5А чи ПРВН-1,5АХ. Резервуар обладнаний рівнеміром 5 та гідро-мішалкою 2. До насоса 13 рідина з резервуара надходить через всмоктувальну комунікацію, в якій встановлені триходовий кран 7 та фільтр 19. Насос -поршневий, уніфікований з насосом УН-41000, кріпиться до трактора за допомогою шпильок з гайками. У напірній комунікації встановлено редукцій­ний клапан 9 і манометр 10 для регулювання та контролю робочого тиску.

Фумігатор комплектується двома брандспойтами, змінними шайбами з діаметром вихідних отворів 3, 4,5 і 6 мм.

Фумігатор цитрусових ФЦМ призначений для знищення шкідників цитрусових насаджень газом (ціанистим воднем). Газ виділяється при розпилюванні ціаноллаву під наметом, яким покривають оброблюване дерево. Фумігатор монтується на ручному візку. Продуктивність - 32 де­рева за 1 год. Обслуговують його чотири робітники.

Фумігатор-обпилювач МЦФ-А призначений для знищення шкідників цитрусових плантацій та інших культур у гірських зонах шляхом фумі­гації або обпилювання.

При фумігації розпилені пестициди підводяться повітряним потоком під намет, який покриває групу рослин або одне дерево. Під час обпилю­вання пилоподібні пестициди виносяться повітряним потоком через пові­тропровід безпосередньо на листя або крону рослин. Продуктивність ма­шини на обпилюванні - 1,7 га/год, обслуговують її 4 робітники.

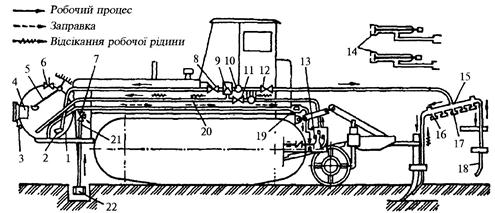

Рис. 4.20. Схема хмільникового фумігатора ПФХ-2:

1 — резервуар; 2 — гідромішалка; 3 — пробковий кран; 4 — бак-дозатор; 5 - рівнемір; 6 - запобіжний клапан; 7 — триходовий кран; 8, 11, 12 — вентилі; 9 —редукційний клапан; 10 - манометр; 13 — насос; 14 - брандспойт; 15 - штанга; 16 - розпилювач; 17 - заглушка; 18 - лапа підживлювача; 19 - фільтр; 20, 21 - рукави; 22 - запобіжний фільтр

Машина ФВ-2 призначена для внесення у ґрунт рідких фумігантів, водних емульсій, суспензій, розчинів добрив на виноградниках. Агрега­тують її з тракторами класу 3. Продуктивність - 1,6 га/год..
