Основные понятия. Магнитная цепь асинхронной машины

Магнитная цепь асинхронной машины

Магнитодвижущая сила обмотки статора созда­ет магнитный поток, который замыкается через эле­менты магнитной системы машины. Магнитную систему асинхронной машины называют неявнополюсной (рис. 11.1), так как она не имеет явно выра­женных магнитных полюсов (сравните с рис. 20.1). Количество магнитных полюсов в неявнополюсной магнитной системе определяется числом полюсов в обмотке, возбуждающей магнитное поле, в данном случае в обмотке статора. Магнитная система маши­ны, состоящая из сердечников статора и ротора, представляет собой разветвленную симметричную магнитную цепь. Например, магнитная система четырехполюсной машины состоит из четырех одина­ковых ветвей, в каждой из которых замыкается по­ловина магнитного потока одного полюса (рис. 11.1). В двухполюсной машине таких ветвей две, в шестиполюсной — шесть и т. д. Каждая из таких ветвей образует неразветвленную магнитную цепь, которая и является предметом расчета. На рис. 11.2 представлена магнитная цепь неявнополюсной ма­шины. Здесь видны участки магнитной цепи: воз­душный зазор δ, зубцовый слой статора h_z1, зубцовый слой ротора h_z1, спинка ротора L_c2, спинка статора L_c1. Замыкаясь в магнитной цепи, магнитный поток проходит воздушный зазор и зубцовые слои статора и ротора дважды.

Каждый из перечисленных участков оказывавает магнитному потоку некоторое магнитное сопротив­ление. Поэтому на каждом участке магнитной цепи затрачивается часть МДС обмотки статора, называемая магнитным напряжением:

= 2F_δ + 2F_zl + 2F_z2 + F_cl+F_c2, (11.1)

где — МДС обмотки статора на пару полюсов в режиме х.х., A; F_δ, F_z1, F_z2, F_c1 и F_c2 — магнитные напряжения соответственно воздушного зазора, зубцовых слоев статора и ротора, спинки статора и ро­тора, А.

Таким образом, расчет МДС обмотки статора на пару полюсов сводится к расчету магнитных напряжений на всех участках маг­нитной цепи.

Полученное в результате расчета магнитной цепи значение МДС на пару полюсов

позволяет определить намагничиваю­щий ток (основную гармонику) обмотки

статора:

I_1μ = (11.2)

Исходным параметром при расчете магнитной цепи асин­хронного двигателя является максимальная магнитная индукция в воздушном зазоре В_δ. Величину В_δ принимают по рекомендуемым значениям в зависимости от наружного диаметра сердечника статора D_1нар и числа полюсов 2р. Например при D_1нар = 300 800 мм рекомендуемые значения

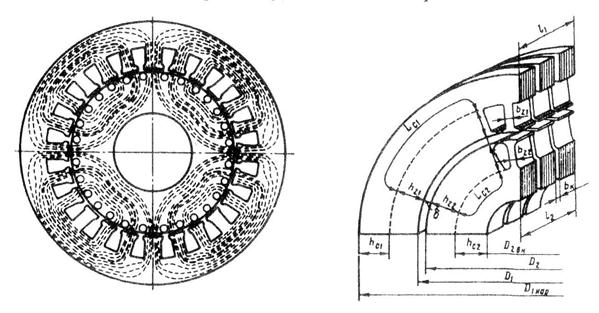

Рис. 11.1. Магнитное поле четырехполюсной Рис. 11.2. Магнитная цепь

асинхронной машины асин­хронной машины

В_δ = 0,80 1,1 Тл соответственно. При этом для двигателей с большим 2р принимают большие значе­ния В_δ.

Магнитная индукция В_δ определяет магнитную нагрузку двигателя: при слишком малом В_δ магнитная система двигателя недогружена, а поэтому габаритные размеры двигателя получаются неоправданно большими; если же задаться чрезмерно большим течением В_δ, то резко возрастут магнитные напряжения на участ­ках магнитной системы, особенно в зубцовых слоях статора и ротopa, в результате возрастет намагничивающий ток статора I_1μ снизится КПД двигателя (см. § 13.1).

Для изготовления сердечников статора и ротора асинхрон­ных двигателей обычно применяют холоднокатаные изотроп­ные листовые электротехнические стали, обладающие одинаковой магнитной проводимостью вдоль и поперек проката листов

(табл 11.1).

Таблица 11.1

Марка стали	Краткая характеристика	Область применения
	Холоднокатаная изотропная, содержащая до 0,4 % кремния Холоднокатаная изотропная, содержащая 1,8 – 2,8 % кремния   Холоднокатаная изотропная, содержащая 2,8 – 3.8 % кремния	Двигатели мощностью до 60 – 90 кВт, напряжением до 660 В Двигатели мощностью 100 – 400 кВт, напряжением до 660 В Двигатели мощностью свыше 400 кВт, напряжением 6 или 10 кВ
