Круговая диаграмма асинхронного двигателя

Представим схему замещения асинхронного двигателя (рис. 12.2, 6) в упрощенном виде (рис. 14.4), где R₁ = r₁ + r_m, Х₂ = х₁ + с₁х'₂; R₂ = r₁ + c₁r'₂/ s и Х₂ = x₁ + с₁х'₂. Ветвь намагничива­ния R₁ + jX₁ не содержит переменных параметров, поэтому век­торная диаграмма для нее содержит лишь два вектора: вектор тока и вектор напряжения , сдвинутые по фазе относительно друг друга на угол φ₀ (рис. 14.5, а). Что же касается рабочей ветви R₂ + jX₂, то она содержит переменный параметр R₂, Диаграмму для этой ветви удобно представить в виде прямоугольного тре­угольника напряжений ABC, у которого катеты АВ и ВС представ­ляют собой индуктивное падение напряжения = j X₂ и актив­ное падение напряжения = R₂, а гипотенуза АС - вектор приложенного напряжения = + j , (рис. 14.5, б).

Разделив каждую сторону треугольника ABC на Х₂, получим треугольник HDC, в котором катет HD изображает вектор тока - (рис. 14.5, в). Под углом φ₂ = arctg (X₂/ R₂) к вектору тока - . в положительном направлении оси ординат проведем вектор напряжения . Если изменить активное сопротивление R₂ то из­менится и ток в цепи, а катеты займут новое положение: HD₁ и D₁C. Но гипотенуза U₁/ X₂треугольника останется неизменной. Таким образом, новый режим работы электрической цепи будет определен на диаграмме положением точки D₁.Если же активное сопротивление цепи изменять в широких пре­делах (от нуля до бесконечности), то вектор тока - будет занимать различные положения на диаграмме, описывая своим концом (точка D ) окружность диаметром U₁/ X₂. При R₂ = 0 (нагрузка чисто индуктивная) точка Dсовмес­тится с точкой С. При R₂ = ∞ ток = 0, а по­этому точка Dсовместится с точкой H. При любом промежуточном значении сопротивления R₂ конец вектора тока - занимает различные

Рис. 14.4. Упрощенная схема замеще­ния

асинхронного двигателя

положения на окружности НDС, кото­рую принято называть окружностью токов.

Полученная диаграмма называется круговой. Если же совместить диаграммы, показанные на рис. 14.5, а и б, то получим круговую диа­грамму схемы замещения на рис. 14.4 или, что одно и то же, схемы замещения, изображенной на рис. 12.2, б, т. е. круговую диаграмму асинхронного двигателя(рис. 14.5, г). Сложив векторы токов I₀ и - получим вектор тока статора ,сдвинутого по фазе относи­тельно напряжения , на угол φ₁,. Диаметр окружности токов круго­вой диаграммы = (U₁ /х_к)/m_i,где m_i — масштаб тока, А/мм.

Построение круговой диаграммы. Для построения круговой диаграммы асинхронного двигателя необходимо знать: напряже­ние сети (фазное) U₁, ток холостого хода (фазный) I₀, угол сдвига фаз φ₀ между I₀ и U₁, ток короткого замыкания I_к.ном, а также со­противление к.з. Z_K = r_к + jx_K.

Если построение диаграммы ведется при расчете двигателя, то необходимые параметры определяются в процессе расчета. Если же круговую диаграмму нужно построить для готового двигателя, то необходимо для определения исходных параметров диаграммы

Рис 14.5. К обоснованию круговой диаграммы асинхронного двигателя

воспользоваться результатами опытов х.х. и к.з.

Круговую диаграмму строят в следующем порядке. Проводят оси координат и на оси ординат строят вектор напряжения (рис. 14.6). Выбрав масштаб тока m₁ (А/мм), проводят вектор тока I₀ (отрезок ОН ) под углом φ₀ к оси ординат. Из точки H, назы­ваемой точкой х.х., соответствующей скольжению s = 0, проводят прямую, параллельную оси абсцисс, на которой откладывают от­резок НС,равный диаметру окружности токов (мм)

D_i = (U₁/x_к)/ m_i. (14-17)

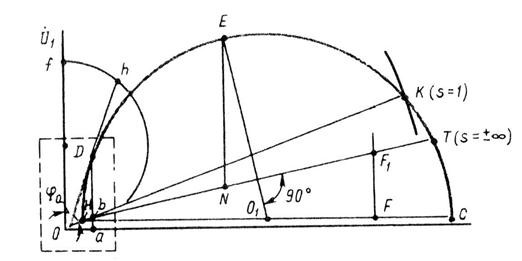

Рис 14.6. Круговая диаграмма асинхронного двигателя

Для обеспечения достаточной точности при последующем ис­пользовании круговой диаграммы следует принять масштаб тока m_i - таким, чтобы диаметр D_i был не менее 200 мм, при этом все по­строения следует вести остро отточенным карандашом.

Разделив отрезок НСна две равные части, получаем точку О₁,из которой радиусом D_i/ 2 проводим полуокружность. Затем из точки Н в масштабе токов проводят дугу радиусом, эквивалент­ным току к.з. I_к.ном. В месте пересечения этой дуги и полуокружно­сти токов получаем точку К, называемую точкой к.з.Соединив точки Н и К, получаем вектор тока короткого замыкания = I_п. Точке Кна диаграмме соответствует скольжение s= 1.

На средней части отрезка О₁Сотмечаем точку F, в которой восставляем перпендикуляр к диаметру НС. На этом перпендику­ляре отмечаем отрезок

FF₁ = HF(r₁/ x_к). (14.18)

Из точки Н через точку F₁ проводим прямую до пересечения с окружностью в точке Т.Точка Т соответствует скольжению s = ± ∞ (ротор вращается по часовой стрелке или против нее с бес­конечно большой скоростью).

Таким образом, на круговой диаграмме отмечены три харак­терные точки: Н (s = 0), К(s = 1) и Т (s = ± ∞). Между этими точками расположены три зоны возможных режимов асинхронной машины. При обходе окружности токов по часовой стрелке этим режимам соответствуют:

а) дуга НК— двигательный режим (s = 0 ÷ 1);

б) дуга КТ— тормозной режим (s= 1 ÷ ∞);

в) дуга ТСН (включая не показанную на рис. 14.6 нижнюю по­луокружность) — генераторный режим (s = - ∞ ÷ 0).

Соединив точки Ни К,получим линию полезной мощности НК, соединив точки Н к Т, получим линию электромагнитной мощности НТ.

Точка Е на круговой диаграмме соответствует максимальному моменту, т. е. критическому скольжению s_кр. Положение этой точ­ки определяется следующим образом: из точки О₁опускают пер­пендикуляр на линию электромагнитной мощности НТи продол­жают его до пересечения с окружностью токов в точке Е.

Рассматриваемая круговая диаграмма является упрощенной, так как она построена при предположении постоянства активных и индуктивных сопротивлений схемы замещения асинхронного дви­гателя. Однако эти сопротивления при изменениях нагрузки дви­гателя меняют свои значения. Объясняется это тем, что с ростом нагрузки усиливается магнитное насыщение зубцовых слоев ста­тора и ротора, что ведет к уменьшению индуктивных сопротивле­ний х₁, х_mи х'₂. Кроме того, рост нагрузки двигателя сопровожда­ется увеличением скольжения, а следовательно, и увеличением частоты тока в обмотке ротора. Это является причиной усиления эффекта вытеснения тока [см. § 15.3] - явления, вызывающего увеличение активного сопротивления обмотки ротора r₂'. Практи­ка применения упрощенной круговой диаграммы показывает, что ошибка от применения упрощенной круговой диаграммы стано­вится заметной при скольжениях s > s_кр,а при скольжениях, пре­вышающих 0,4—0,5, эта ошибка недопустима.
