Z

Y

X

Общая длина		mm
Длина хода		mm
Максимальная скорость		m/min
Воспроизводимость	±0.05	mm
Мощность двигателя - (Danaher AKM-33E)		W
Номинальная скорость двигателя		RPM
Ход винта		mm
Коэффициент редукции	1:1

Общая длина		mm
Длина хода		mm
Максимальная скорость		m/min
Воспроизводимость	±0.05	mm
Мощность двигателя - (Danhaer AKM-44G)		W
Номинальная скорость двигателя		RPM
Ход винта		mm
Коэффициент редукции	1:5

Общая длина		mm
Длина хода		mm
Максимальная скорость		m/min
Воспроизводимость	±0.05	mm
Мощность двигателя - (Danaher AKM-33E)		W
Номинальная скорость двигателя		RPM
Ход винта		mm
Коэффициент редукции	1:1

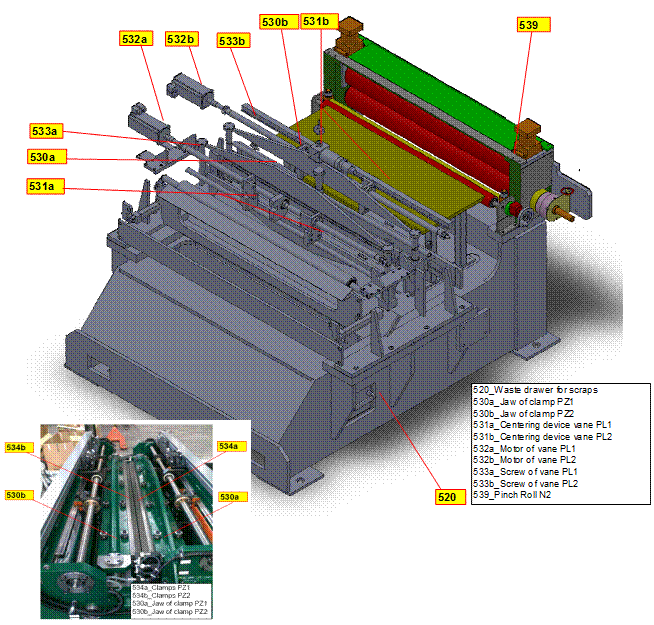

Узел резки и сварки

Для выравнивания кромок двух рулонов предусмотрено механическое устройство, обеспечивающее:

- Выравнивание кромок полосы при помощи центрирующих устройств (531a-531b)

- фиксация кромок рулона при помощи двух пресс-столов (530a-530b)

- резка кромок режущей головкой

- фиксация кромок двух рулонов пресс-столами (534a-534b) для стыковой сварки.

Электрическая часть

Электрошкаф включает все питание для работы двигателей и управления вспомогательным оборудованием в соответствии со стандартами, предусмотренными в общей спецификации.

Главный электрошкаф

Главный электрошкаф включает все электрические устройства, требуемые для работы оборудования, как представлено ниже

Главный электрошкаф
	Электрический фильтр		Питание 0-12V
	Привода MASTER		Питание 0-24V
3-5	Привод осей X(3), Y(4), U(5)		Промышленный ПК
6-8	Привод осей V(6), A(7), B(8)	19-20	Интерфейсные платы осей
	Термомагнитный аварийный выключатель		Платы ввода/вывода
	Плавкие предохранители		Высокоскоростные платы ввода/вывода
	Силовой контакт		Плата контроля безопасности PILZ
	Лазерный переключатель		Реле
	Реле		Преобразователь напряжение-ток
			Интерфейсная плата для тахо-кодировщика

Главный пульт управления

Главный пульт управления включает монитор числового программного управления (ЧПУ) и соответствующую клавиатуру.

В комплекте с программируемой системой ЧПУ поставляются многочисленные устройства и стандартные модули, позволяющие оператору полностью управлять линией. Среди данных устройств и модулей основными являются:

-Комплексное управление перемещением осей оборудования, лазерным источником и датчиками

-Стандартный интерфейс Windows и персонализация меню помощи и сообщений

-Техническое обслуживание и диагностика оборудования в режиме реального времени

- Управление предупреждающими сигналами и кнопочной панелью согласно существующим стандартам

- Управление вспомогательным контролем с удобным для пользователя интерфейсом (пиктограммы).

Главный пульт управления используется оператором для управления линией и процессом.

На операторском пульте управления находятся кнопки со следующими обозначениями:

Клавиатура главного пульта управления
	Кнопка аварии
	Кнопка восстановления аварии
	Сигнал активации аварии
	Кнопка восстановления безопасности
	Сигнал активации безопасности
	Кнопка запуска приводов. Используется для запуска приводов при запуске агрегата
	Кнопка «Старт»
	Кнопка удержания. Используется для останова движения осей в ходе выполнения программы
	Ключ выбора автоматического или ручного режима
	Байпас смещения осей
	Не используется
	Выключение восстановления внешней безопасности

Вспомогательный или местный пульт управления

Вспомогательный пульт управления расположен на передней двери основного электрошкафа.

Используется для управления и контроля узла лазерной обработки в ручном режиме или при техническом обслуживании.

Для использования данного пульта управления (только обслуживающим персоналом) необходимо:

-Повернуть автоматический/ручной ключ на главном пульте в «ручное положение».

-Извлечь ключ для блокирования возможной работы с главного пульта

-Надеть защитные очки и подойти к вспомогательному пульту

- Восстановить безопасность при помощи «кнопки восстановления безопасности» и продолжить работу

Вспомогательный или местный пульт управления
	Индикатор питания
	Главный выключатель
	Сигнал активации безопасности
	Кнопка аварии
	Кнопка восстановления внутренней безопасности
	Местный монитор

Аппаратные средства /Программное обеспечение

Используемое ЧПУ является гибким ЧПУ (далее – ГЧПУ). Гибкий контроль отвечает за движение осей в ходе лазерной обработки, и обратную связь возможных датчиков.

ГЧПУ имеет модульное программное обеспечение на языке Си, основанное на промышленной АТ - шинной архитектуре. Развитие и прямая совместимость с операционными системами Windows, так же как и особенный дизайн программного обеспечения, дают возможность интегрирования, в пределах одного применения, движения осей, управления процессом в режиме реального времени, подсоединения к картам сбора данных и аналоговым и цифровым картам ввода/вывода.
