Чистота оптоволоконного кабеля лазерных источников очень важна для поддержания качества работы агрегата.

Для получения информации об очистке оптоволокна, см. руководство по лазеру.

ВНИМАНИЕ- Проверка и техобслуживание лазерного источника может проводиться только обученным и квалифицированным персоналом производителя. В случае сомнений и для избежания длительных простоев агрегата, рекомендуется обратиться за технической поддержкой к производителю.

Вспомогательное оборудование

Холодильник

ВНИМАНИЕ- В лазерах используется деионизированная вода без антифризного гликоля!

В случае если комнатная температура падает ниже заданного значения, запускаются нагреватель бака и термостатически контролируемый насос холодильника.

По этой причине необходимо обеспечить постоянное питание холодильника.

При низкой температуре и нарушении питания, необходимо откачать воду из гидравлической системы холодильника и двух лазерных источников при помощи сжатого воздуха!!

Необходимо проводить следующую проверку и техническое обслуживание:

-Проверить уровень воды в баке

-Проверить фильтр для воды.

-Проверить давление водного насоса.

-Проверить температуру воды, она должна примерно соответствовать заданного значению.

-Отключить устройство и прочистить конденсатор (воздухозаборник) при помощи потока сжатого воздуха.

Прочитайте и следуйте инструкциям соответствующего руководства по техобслуживанию холодильника.

Система подачи сжатого воздуха

На оборудовании установлена группа воздушной обработки FESTO: фильтр, требующий периодической проверки и очистки. Избегать попадания масла в воздух.

Система подачи сухого воздуха

Сухой воздух подается на осушитель группой воздушной обработки FESTO. Периодически необходимо осматривать его и очищать от конденсата и других загрязняющих веществ. Избегать попадания масла в воздух.

Также следует проводить техобслуживание осушителя DONALDSON, следуя инструкциям руководства, в частности:

-Заменить фильтрующий элемент при загорании светодиода;

-Заменить картридж влагопоголотителя при загорании светодиода.

Прочитайте и следуйте инструкциям соответствующего руководства по осушителю воздуха.

Периодически необходимо проверять состояние фильтра пост-очистки, расположенного на выходе осушителя.

Внеочередное техобслуживание

Оборудование предназначено для продолжительного использования только при проведении регулярного техобслуживания.

Однако, через длительные интервалы времени рекомендуется проверять износ и некоторые геометрические и физические аспекты агрегата для поддержания его стабильного функционирования.

Данный контроль осуществляется только обученным и квалифицированным персоналом, а в случае сомнений, и во избежание длительного простоя агрегата, рекомендуется обратиться за технической помощью к производителю.

ЗАПЧАСТИ

Следующая таблица содержит список запчастей:

Кол-во	Описание	Содержание	Тип	Модель
	Комплект сварочных форсунок	N1 Cross Jet nozzle	RTM_10-090-00	Сварочная головка
	Комплект режущих форсунок	N3 форсунки сечением 1мм N3 форсунки сечением 1.2мм	PRECITEC	YK52
	Комплект линз и защитных стекол	N1 фокусирующие линзы режущей головки N1 фокусирующие линзы сварочной головки N1 защитное стекло режущей головки N1 защитное стекло сварочной головки	PRECITEC OPTOSKAND PRECITEC OPTOSKAND	YK52-FL120mm d50_FL250mm P0251-1070-00001 d50_33mmQ
	Сварочная головка	N1 Оптоволокно N1 Коллиматор N1 Зеркало N1 Focussing unit	OPTOSKAND
	Режущая головка	N1 Оптоволокно N1 Коллиматор N1 Focussing unit	PRECITEC	YK52

ПОГРУЗОЧНЫЕ-РАЗГРУЗОЧНЫЕ РАБОТЫ – ТРАНСПОРТИРОВКА - МОНТАЖ

Транспортировка и монтаж (только персоналом производителя) лазерных источников и холодильника представлены в соответствующих руководствах.

Погрузочно-разгрузочные работы

В ходе погрузочно-разгрузочных работ необходимо следовать следующим рекомендациям:

-До начала работ необходимо проверить вес и барицентр нагрузки, указанные на внешней упаковке

-Необходимо проверить соответствие оборудования и инструментов, используемых при транспортировке и погрузочно-разгрузочных работах

-Груз должен находиться в положении, указанном на упаковке

-Погрузочно-разгрузочные работы должны выполняться под контролем

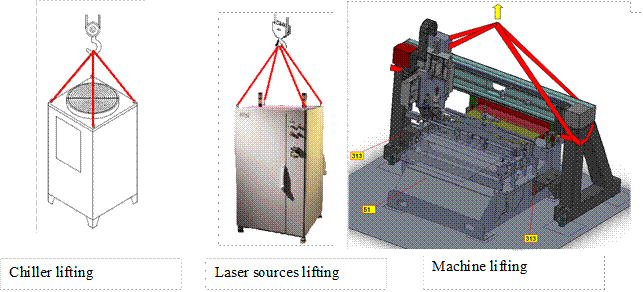

Подъем

Ниже представлены масса и объемы основных узлов (строго рекомендуется прочитать точную массу на ярлыках ящиков и использовать соответствующее оборудование):

To transoport the machine it is necessary to separate the portal from the welding&cutting bench (51) при помощи болтов, расположенных в положении (313).

Case - Item	Масса[кг]	Габариты
1-Лазерный источник		900x810xh1200mm
2-Холодильник		650x710xh850mm
3-Welding & Cutting machine portal		2450x3210xh2350mm
4-Welding & cutting bench (51)		2450x3210xh2350mm

Транспортировка

Общие указания по транспортировке:

-Ящики распределены и не должны накладываться друг на друга во время транспортировки

-Ящики должны закрепляться на настиле грузового транспорта.

- Ящики необходимо предохранять от воздействия плохой погоды и дождей

Хранение агрегата

Рекомендации по хранению агрегата:
