Установка. • Снимите зубчатый ремень, см.п




Дизельный двигатель

• Снимите зубчатый ремень, см.п. 1.7.

Устройство для натяжения зубчатого ремня -1- пе-
реведите в свободное положение и закрепите его в
этом положении, сожмите пружину -2- и снимите
натяжной ролик. 3 - зубчатый ремень.

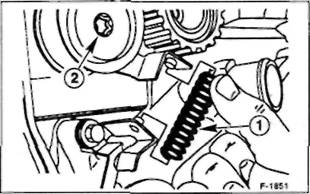

Выньте пружину натяжения зубчатого ремня -1-.
Отвинтите и снимите устройство натяжения -2-.

Снимите шланг с патрубка насоса охлаждающей
жидкости, прежде ослабьте и сдвиньте назад кре-
пежный хомутик.



• Вывинтите четыре крепежных болта и снимите на-
сос охлаждающей жидкости вместе с уплотнением.

• Перед установкой очистите все уплотнительные по-
верхности шабером от ржавчины и грязи. Не допу-
скайте возникновения царапин на уплотнительных
поверхностях.




• Привинтите устройство натяжения ремня, сожмите
и установите крепежную пружину.

• Подсоедините шланг к патрубку насоса охлаждаю-
щей жидкости и закрепите его крепежным хомути-
ком.

• Установите зубчатый ремень, см.п. 1.7.

• Установите клиновой ремень, см.п. 1.19.
