Установка. Внимание! При работе с устройством стеклоочисти- телей выньте ключ из замка зажигания, иначе в ре- зультате движения рычагов стеклоочистителей или привода




Снятие

Внимание! При работе с устройством стеклоочисти-
телей выньте ключ из замка зажигания, иначе в ре-
зультате движения рычагов стеклоочистителей или
привода стеклоочистителей при положении ключа
"1" в замке зажигания возможно возбуждение авто-
матики положения парковки. Опасность травмы!

Откиньте щетки стеклоочистителей вверх и выве-
дите из фиксации.



. ®   ^Ж^
^0^&^     *55**
    (А)" Р-60Э7

Установите щетки вертикально по отношению к ры-
чагу стеклоочистителя.

Нажмите вниз пружинный зажим -А- и выдвиньте
щетку стеклоочистителя вниз из крючка на рычаге.

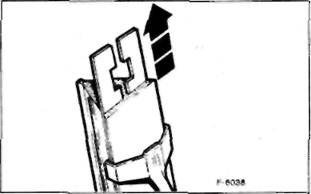

Сдвиньте щетку стеклоочистителя вверх и снимите
через отверстие -В- с крючка рычага стеклоочисти-
теля.

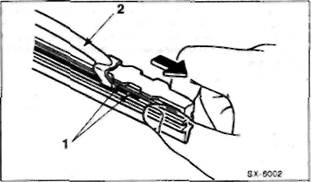

• Сожмите вместе обе шины на закрытой стороне
резины (если есть необходимость, используйте
щипцы), выньте сбоку из верхнего зажима и вытя-
ните резину вместе с шинами из остальных зажи-
мов щеток стеклоочистителей.

• Свободно вложите новую резину без удерживаю-
щих шин а зажим щеток стеклоочистителей.

Введите обе шины в резину так, чтобы выемки шин
были направлены к резине и фиксировались в вы-
ступах резины.

Сожмите вместе обе стальные шины и резину
(щипцами) и вставьте в другие зажимы так,
чтобы выступы зажимов зафиксировались в сто-
порных канавках резины.

Продвиньте щетки через рычаг стеклоочистителя и
закрепите пружинные зажимы в крючках рычага
стеклоочистителя.

Откиньте рычаг стеклоочистителя. Проследите,
чтобы резина везде прилегала к стеклу.
