Проверка клапана

КЛАПАНЫ И ПРУЖИНЫ КЛАПАНОВ

- 108 -

№ п.п	Название детали	Количество	Отметки

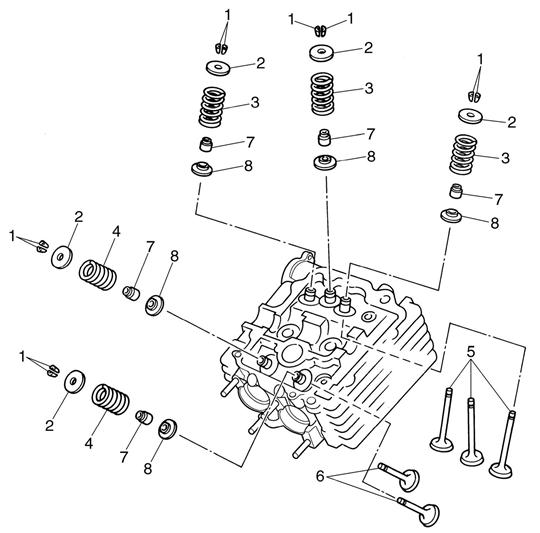

	Демонтаж клапанов и пружин клапанов.		Снимите детали, действуя в предписанном порядке.
	Снять крышку головки цилиндра
	Сухарь клапана
	Тарелка пружины клапана
	Пружина впускного клапана
	Пружина выпускного клапана
	Клапан впускной
	Клапан выпускной
	Колпачок маслоотражательный
	Тарелка пружины клапана
			Установку следует производить в обратном порядке.

Проверьте уплотнение клапана

• налейте чистый растворитель (1) во впускные и

выпускные отверстия головки цилиндров.

• проверьте надежность уплотнения клапана. В седле

клапана не должно быть утечки (2).

Клапана заменить, если обнаружено:

• выкрашивание, износ фаски клапана

• грибовидная форма конца стержня клапана

Перед проверкой клапана удаляют с них нагар, обычной щеткой или на полировальном станке с вращающимися щетками, после чего проверяют – не деформирован ли стержень, нет ли трещин на тарелке, не слишком ли изношена рабочая фаска. Если же имеются небольшие повреждения рабочей фаски клапана, то ее шлифуют на шлифовальном станке, выдерживая угол фаски 45˚ 30±5΄

следя, чтобы у выпускного клапана не оказался снятым слой твердого сплава, наплавленный на фаску.

Измерьте:

• ширину клапана (ремонтное ограничение 2,0 мм)

• зазор между штоком и направляющей клапана

	Максимально-допустимый зазор между штоком и направляющей клапана: впускной клапан0.12мм выпускной клапан0.14мм

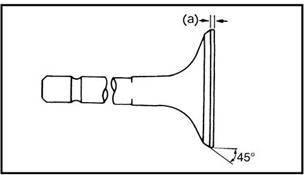

• толщину кромки (a) клапана

	Максимально-допустимая толщина кромки (a) клапана:   впускной клапан0.85~1.15мм выпускной клапан0.85~1.15мм

- 109 -

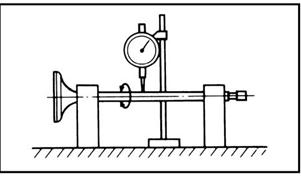

• биение стержня клапана

	Максимально-допустимое биение стержня клапана:   0.01мм

ПРИМЕЧАНИЕ: При установке нового клапана
