До температуры 100 °C (212°F. ) в печи

Цилиндр цилиндр следует нагреть

Маслоотражательные колпачки.

Втулку клапана и

Всегда заменяйте направляющую

• ширину седла клапана.

При перешлифовке седла клапана – ремонтное

ограничение - 2.0мм

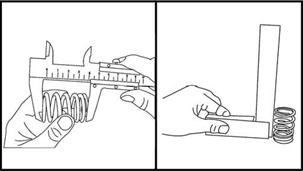

• свободную длину и предельный наклон пружины

клапана. Если размеры не соответствуют

указанным значениям – пружину заменить:

		Свободная длина пружины: впускной клапан32.5 мм выпускной клапан36.2 мм Предельный наклон пружины: впускной клапан0.10 мм выпускной клапан0.10 мм

• усилия сжатия пружины клапана. Если усилия (а)

сжатия не соответствуют указанным значениям (в) -

пружину заменить:

Усилия сжатия пружины: впускной клапан100~115.7 Н при (в) = 27.5 мм выпускной клапан120.6~138.3 Н при (в) = 31.0 мм

Снимите направляющую клапана

ПРИМЕЧАНИЕ: Для облегчения снятия направляющей

и обеспечения правильной установки,

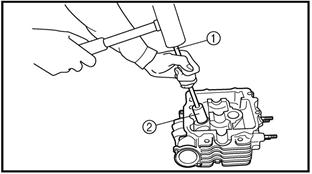

Установите новую направляющую клапана при

помощи съемника для клапанных направляющих (1) и устройства для установки клапанных направляющих (2).

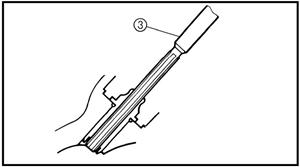

После установки направляющей клапана, разверните направляющую втулку при помощи развертки(3), чтобы получить требуемую ширину зазора между штоком и направляющей.

ПРИМЕЧАНИЕ: После замены клапанной направляющей
