Перед измерением бокового зазора

Поршневых колец и самих колец



• Измерьте наружный диаметр поршневого

Максимально-допустимое ремонтное ограничение: 0.02мм

пальца :





- 113 -



• Измерьте внутренний диаметр для поршневого

пальца в поршне.

	Максимально-допустимое ремонтное ограничение: 0.02мм





• Расчитайте зазор между поршнем и поршневым

пальцем. Для этого из размера наружного диаметра

поршневого пальца отнимите внутренний диаметр для

поршневого пальца в поршне. Если зазор не

соответствует спецификации – детали заменить.



Установка поршня:

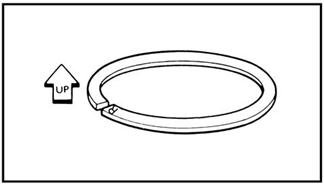

• Установите поршневые кольца на поршень (1) :

- устанавливайте кольца так, чтобы отметки

или номера изготовителя были обращены вверх.

• Смажьте поршневые кольца, поршень и

поршневой палец (2) моторным маслом.

• Проверьте посадку поршневого пальца в поршень,

вставляя предварительно смазанный поршневой

палец в бобышку поршня. Посадка считается

нормальной, если поршневой палец входит в

отверстие от простого нажатия большого пальца

руки и не выпадает из бобышки, если держать

поршень с поршневым пальцем в вертикальном

положении. При выпадении пальца из бобышки

его заменяют новым пальцем следующей

категории (либо заменяют поршень).

• Установите стопорное кольцо поршневого пальца

(3)(новое при замене).



ПРИМЕЧАНИЕ: Перед установкой стопорного

кольца поршневого пальца,

накройте картер чистой ветошью,
