Привод балансирного механизма и масляного насоса

№ п.п	Название детали	Количество	Отметки

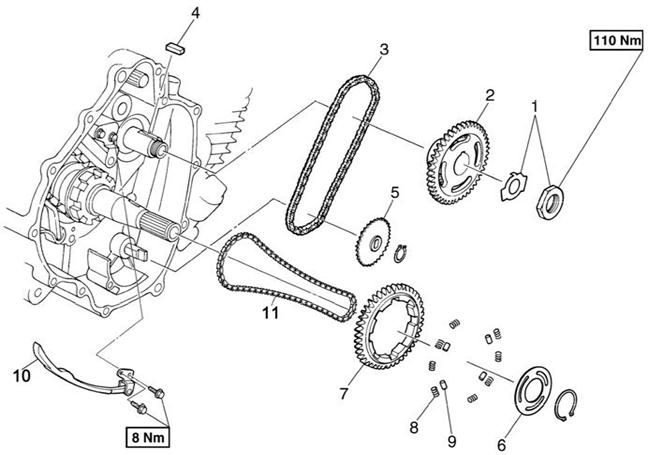

	Демонтаж шестерней привода балансирного вала шестени привода масляного насоса		Снимите детали, действуя в предписанном порядке.
	Гайка/фиксирующая шайба	1/1
	Шестерня балансирного вала
	Цепь привода балансирного вала
	Шпонка балансирного вала
	Звездочка ведомая привода масляного насоса
	Пластина фиксирующая
	Шестерня привода балансирного вала
	Пружина шестерни привода балансирного вала
	Штифт шестерни привода балансирного вала
	Башмак натяжителя цепи ГРМ
	Цепь ГРМ

- 117 -

Проверьте:

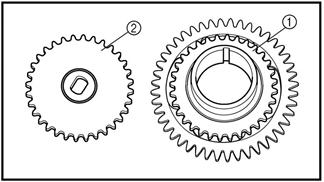

• Шестерню привода масляного насоса (1) и ведомую

звездочку привода масляного насоса (2)

Если есть повреждения, износ, выкрашивание –

детали заменить.

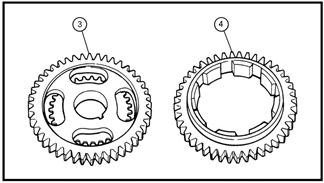

• Шестерню балансирного вала (3) и шестерню

привода балансирного вала (4)

Если есть повреждения, износ, выкрашивание –

детали заменить шестерню балансирного вала (3) и

шестерню привода балансирного вала (4) в

комплекте.

• Цепь ГРМ

Если есть износ, трещины, жесткость цепи–

заменить цепь вместе с шестерней распредвала в

комплекте.

• Башмак натяжителя цепи ГРМ

Если есть повреждения, износ, выкрашивание –

башмак натяжителя цепи ГРМ заменить.

Установите:

• Штифты шестерни привода балансирного вала

• Пружины шестерни привода балансирного вала

• Шестерню привода балансирного вала

• Пластину фиксирующую шестерни привода

балансирного вала

• Стопорное кольцо

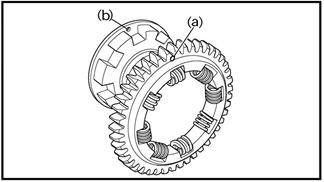

ПРИМЕЧАНИЕ: При установке шестерни привода
