1. Первичный шкив вариатора.

• Внешний диаметр грузиков вариатора.

	Внешний диаметр грузика вариатора - 29.5 мм

Если диаметр грузика не соответствует указанному значению – комплект грузиков заменяют.

• Обойму грузиков вариатора.

• Направляющая скольжения грузиков вариатора.

• Обойму направляющей скольжения грузиков

вариатора.

• Пластину фигурную центробежного регулятора.

• Гладкую рабочую поверхность половины ведущего

шкива вариатора, подвижную.

• Гладкую рабочую поверхность половины ведущего

шкива вариатора, неподвижную.

Если есть повреждения, износ, трещины первичного шкива вариатора – детали заменить.

2. Вторичный шкив вариатора.

• Гладкую рабочую поверхность вторичного шкива

вариатора.

• Бесперебойное (без рывков и заедания) скольжение

вторичного шкива вариатора.

• Целостность паза (1) вторичного шкива

вариатора.

• Наличие штифта (2) ведомого вала вариатора

• Целостность внутренних сальников

• Пружину вариатора, ее длину (а)

Если есть повреждения, износ, трещины деталей вторичного шкива вариатора – детали заменить.

- 122 -

Установите на подвижную половину ведущего

шкива вариатора:

• Грузики вариатора (1).

• Нанесите сборочную смазку (90 г) на внешнюю

поверхность грузиков и установите их.

• Нанесите смазку на внутреннюю поверхность

направляющей втулки ведущего шкива вариатора.

• Нанесите смазку на внутреннюю поверхность

подвижной половины ведущего шкива вариатора

• Обоймы направляющих скольжения грузиков (2)

вариатора в фигурную пластину центробежного

регулятора (3).

• Направляющие скольжения грузиков вариатора.

Соберите ведомый шкива вариатора:

• нанесите сборочную смазку на внутреннюю

поверхность и сальники вторичного подвижного

шкива (1).

• нанесите сборочную смазку на подшипники,

сальники и внутреннюю поверхность вторичного

неподвижного шкива (2).

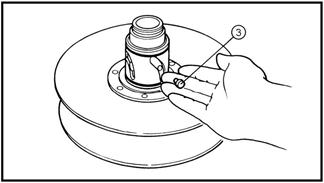

• установите штифт (3) неподвижной половины

ведомого вала вариатора.

• подсоедините блок шкива ведомого вала в сборе к

устройству сжатия пружины.

• поместите блок шкива ведомого вала с

устройством сжатия пружины в тиски и закрепите

его.

• установите:

- втулку направляющую пружины вариатора

- пружину вариатора

- чашку опорную пружины вариатора

• затяните гайку (1) устройства сжатия пружины и

сожмите пружину

• установите гайку вторичного шкива вариатора и

затяните ее нужным моментом:

Момент затяжки гайки вторичного шкива вариатора: 90 Н·м (0.90 m·kg)

• выньте блок шкива ведомого вала с

устройством сжатия пружины из тисков и

освободите его от устройства сжатия пружины.

- 123 -

Сборка вариатора:

• установите ведомый шкив вариатора в сборе

• установите клиновый ремень вариатора

• установите ведущий шкив вариатора в сборе

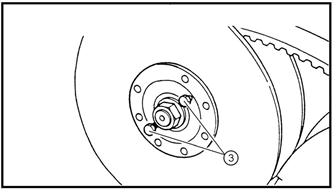

ПРИМЕЧАНИЕ: При затяжке болтов вторичный
