Картер двигателя

КАРТЕР ДВИГАТЕЛЯ

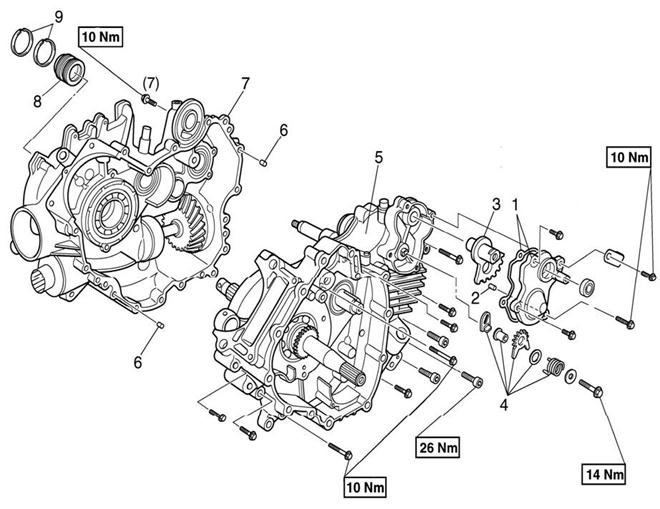

№ п.п	Название детали	Количество	Отметки
	Разделение картера		Снимите детали, действуя в предписанном порядке.
	Крышка мех-ма переключения передач/прокладка	1/1
	Втулка направляющая
	Шестерни мех-ма переключения передач, ведущая
	Шестерни мех-ма переключения передач, ведомая
	Картер двигателя, левая сторона
	Втулка направляющая
	Картер двигателя, правая сторона
	Втулка распорная коленвала двигателя
	Кольцо уплотнительное
			Установку следует производить в обратном порядке.

- 129 -

№ п.п	Название детали	Количество	Отметки
	Замена подшипников в картере двигателя		Снимите детали, действуя в предписанном порядке.
	Снять коленчатый вал и масляный насос
	Снять механизм переключения передач
	Снять ведущий/ведомый шкивы вариатора
	Втулка/уплотнительное кольцо	1/1
	Сальник	1/1
	Пластина - фиксатор подшипника
	Подшипник
			Установку следует производить в обратном порядке.

- 130 -

Проверьте:

• трубки маслопровода

Если есть трещины, повреждения –

замените трубки маслопровода.

Если трубки засорены – прочистите сжатым

воздухом.

• предохранительный клапан (1)

• пружину предохранительного клапана (2)

Если есть повреждения, следы износа –

замените детали клапана

• половинки картера:

- перед проверкой тщательно вымойте

полости картера растворителем

- тщательно очистите остатки прокладок

на сопрягаемых поверхностях картера.

Если есть трещины, повреждения –

замените половинки картера.

Если каналы картера засорены – прочистите

каналы сжатым воздухом.

• очистите, смажьте подшипники, затем

проверните пальцем внутреннюю обойму.

Если есть шероховатость, износ, люфт –

замените подшипники картера.

Сборка картера:

• нанесите герметик (для прокладок) (1) на

сопрягаемые поверхности картера

• вставьте направляющие втулки (2)

• совместите половинки картера, используя

киянку с пластиковой головкой

- (А) левая половинка картера

- (В) правая половинка картера

ПРИМЕЧАНИЕ: Перед установкой и затяжкой
