Главная передача

Шестерни свободно вращаются.

Включена нейтральная передача, а

Моторном масле.

КПП, тщательно смажьте детали в

Переключения передач и подшипников в

ПРИМЕЧАНИЕ: Перед сборкой картера убедитесь, что

• соберите ось вилки механизма переключения

передач, установите:

- ось вилки механизма переключения

передач (1)

- вилку мех-ма переключения передач (2)

- длинную пружину (3)

- вилку мех-ма переключения передач (4)

- короткую пружину (5)

- стопорное кольцо

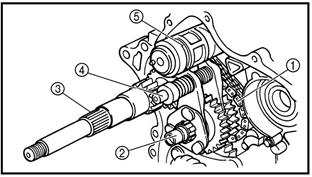

• соберите коробку передач, установите:

- цепь (1)

- вал промежуточный коробки передач (2)

- вал ведущий, коробки передач (3)

- ось вилки механизма переключения

передач в сборе (4)

- барабан механизма переключения

передач (5)

- шестерню пониженной передачи (6)

- 139 –

№ п.п	Название детали	Количество	Отметки
	Демонтаж узла главной передачи		Снимите детали, действуя в предписанном порядке.
	Располовинить картер двигателя
	Фланец с обоймой подшипника выходного вала коробки передач
	Шестерня ведомая механизма переключения передач
	Гайка конической шестерни выходного вала
	Шестерня коническая выходного вала, ведущая
	Шайба регулировочная конической шестерни выходного вала
	Вал ведомый, коробки передач
	Фиксатор подшипника коробки передач
			Установку следует производить в обратном порядке.
