МАСЛЯНЫЙ НАСОС




КОЛЕНЧАТЫЙ ВАЛ И МАСЛЯНЫЙ НАСОС

Отметкой (b) на ведомой шестерне.

Переключения передач совместите

отметку (а) на ведущей шестерне с





- 132 -









№ п.п Название детали Количество Отметки
  Демонтаж коленвала и масляного насоса   Снимите детали, действуя в предписанном порядке.
  Располовинить картер двигателя
Фильтр-сетка моторного масла/прокладка 1/1
Насос масляный/ прокладка 1/1
Вал с балансиром
Фиксатор обратного клапана масляной системы
Обратный клапан масляной системы
Коленчатый вал
      Установку следует производить в обратном порядке.



- 133 –









№ п.п Название детали Количество Отметки
  Разборка масляного насоса   Снимите детали, действуя в предписанном порядке.
Корпус масляного насоса
Штифт
Ось масляного насоса
Штифт оси масляного насоса
Ротор масляного насоса, внутренний
Ротор масляного насоса, внешний
Пластина масляного насоса
      Установку следует производить в обратном порядке.






Проверьте :



• корпус масляного насоса

• пластину масляного насоса

• работу масляного насоса



Если есть повреждения, трещины, следы износа или работа масляного насоса неровная – замените детали масляного насоса.



-134 -

• фильтр-сетку моторного масла (1)

• прокладку фильтра-сетки моторного масла (2)



Если есть повреждения фильтра-сетки моторного масла – замените фильтр-сетку.



Если фильтр-сетка моторного масла засорена – прочистите фильтр-сетку.



Измерьте :



• радиальный зазор (a) (между внутренним ротором

(1) и внешним ротором (2))

• боковой зазор (b) (между внешним ротором (2)

и корпусом насоса(3))

• зазор (c) (между внешним ротором (2) и торцом

корпуса насоса (3))



Минимально-допустимый :   Радиальный зазор (а) - 0.23 мм Боковой зазор (b) - 0.17 мм Зазор (c) - 0.24 мм

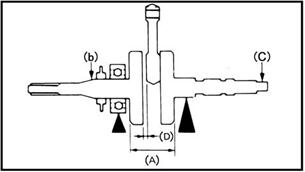

Измерьте коленчатый вал :



• ширину колена (A)

• ширину колена (A)



Минимально-допустимая ширина колена (A) коленвала : 74.95 мм ~ 75.00 мм








• боковой зазор (D)



Минимально-допустимая ширина бокового зазора (D) коленвала : 1.00 мм






• боковой зазор (D)



Минимально-допустимая ширина бокового зазора (D) коленвала : 1.00 мм






• биение коленвала (b) (C)



Минимально-допустимое значение биения коленвала : (b) - 0.03 мм (C) - 0.03 мм

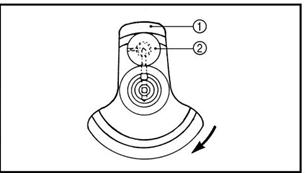

• масляные каналы коленвала (1) и шатунной шейки

(2) должны быть надежно соединены с допуском

менее 1 мм (0,04 дюйма).
