Рулевые переключатели и рычаги

№ п.п	Название детали	Количество	Отметки

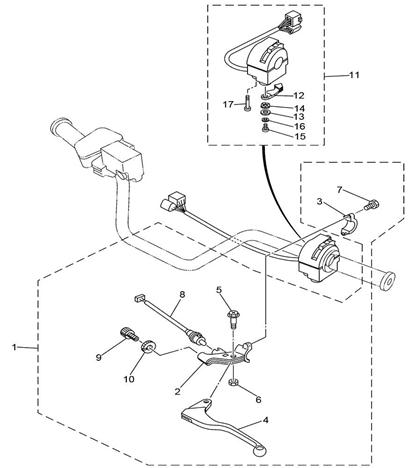

	Детали рулевых переключателей и рычагов
	Рычаг тормоза левый в сборе
	Кронштейн крепления рычага тормоза, передняя половина
	Кронштейн крепления рычага тормоза, задняя половина
	Рычаг тормоза, левый
	Болт крепления рычага тормоза M6х1.0мм
	Гайка M6
	Болт с фланцем M6х1.0х16мм
	Выключатель индикации заднего тормоза
	Болт рукоятки тормоза, регулировочный
	Гайка рукоятки тормоза, регулировочная
	Блок переключателей, левый, в сборе
	Рычаг троса управления воздушной заслонкой
	Шайба специальная
	Шайба
	Винт рычага троса управления воздушной заслонкой
	Шайба пружинная
	Болт крепления левого блока переключателей

- 150 -

Демонтаж деталей рулевого управления

Демонтаж деталей руля

Снимите:

• щиток кузова облицовочный передний (1)

• щиток кузова облицовочный задний (2)

• щиток облицовочный руля (3)

Отсоедините:

• все соединительные провода

• трос управления воздушной заслонкой

• трос управления дроссельной заслонкой

• трос управления передним тормозом

• трос управления задним тормозом

Снимите:

• болт с фланцем М8×35мм (1)

• кронштейн крепления руля верхний (2)

• кронштейн крепления руля нижний (3)

Демонтаж рулевой колонки

Снимите:

• болт с фланцем М8×60мм (1)

• пластину упорную кронштейна рулевой колонки (2)

• кронштейн рулевой колонки, нижний (3)

ПРИМЕЧАНИЕ: При сборке всегда используйте
