Контргайка «В» - левая резьба




Читайте также:
  1. Внутриотраслевая и межотраслевая конкуренция
  2. ВОЕННО – ПОЛЕВАЯ ХИРУРГИЯ
  3. Волевая регуляция деятельности т волевые свойства личности.
  4. Волевая регуляция поведения
  5. Воспроизводственная и отраслевая структура национальной экономики
  6. Врач аюрведы осматривает больного. Резьба по дереву
  7. Занятие 13. Стиль и ролевая направленность деятельности руководителя
  8. Здравоохранение - отрасль экономики. Отраслевая структура здравоохранения
  9. Левая полоса
  10. Левая полоса
  11. Левая страница паспорта

Контргайка «А» - правая резьба

• установите наконечник рулевой тяги «С» в

сошку рулевой колонки, затяните гайкой с

необходимым моментом и законтрите

• установите наконечник рулевой тяги «В» в

поворотный кулак, затяните гайкой с

необходимым моментом и законтрите

• после установки рулевых тяг отрегулируйте

схождение передних колес



Установка деталей рулевого управления

При установке рулевой колонки смажьте :



• кронштейны крепления рулевой колонки

(подшипники скольжения) (1)

• уплотнительные кольца (2)

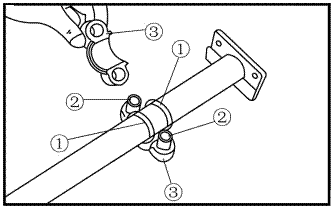

Соберите подшипник скольжения на рулевую колонку

в единое целое :



• уплотнительные кольца (1)

• кронштейны крепления рулевой колонки

(подшипники скольжения) (3)

• втулки направляющие кронштейнов крепления

рулевой колонки (2)



- 154 -

Установите левую и правую рулевую тягу на свое

место.
