Снимите:

• шплинт рулевой колонки 3.2х32мм, сталь (1)

• гайку корончатую рулевой колонки M14х1.5мм

(нижнюю)

- 151 -

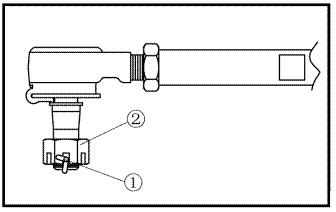

Снимите:

• шплинты наконечников рулевой тяги (1)

• гайку корончатую наконечников рулевой тяги (2)

Снимите:

• рулевую колонку (1)

• кронштейны крепления рулевой колонки

(подшипники скольжения) (2)

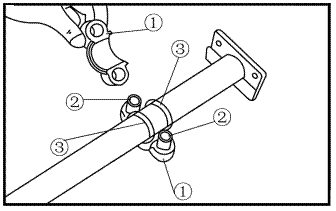

Снимите:

• кронштейны крепления рулевой колонки

(подшипники скольжения) (1)

• втулки направляющие кронштейнов крепления

рулевой колонки (2)

• уплотнительные кольца (3)

Осмотр деталей рулевого управления

проверьте:

• трубу руля

• проверьте элементы крепления руля,

убедитесь в отсутствии трещин и повреждений.

Если руль изогнут или имеются повреждения –

замените руль

- 152 –

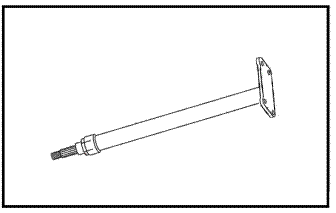

п проверьте:

• трубу рулевой колонки

• центральную ось рулевой колонки со шлицами

При обнаружении трещин и коррозии, а так же если

рулевая колонка изогнута или имеются

повреждения – замените рулевую колонку

При износе двух концов шлицев на центральной оси

следует заменить рулевую колонку.

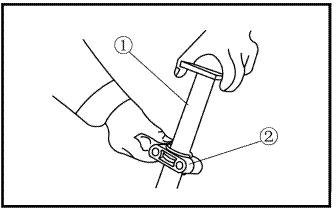

проверьте:

• кронштейны крепления рулевой колонки

(подшипники скольжения) (1)

• уплотнительные кольца (2)

При износе или повреждении кронштейнов крепления

рулевой колонки (подшипников скольжения) и

уплотнительных колец – замените их.

ПРИМЕЧАНИЕ: При сборке узла всегда
