TroubleshootingCOOLING SYSTEM COOLING SYSTEM ELEC M-5 COOLING SYSTEM ELEC

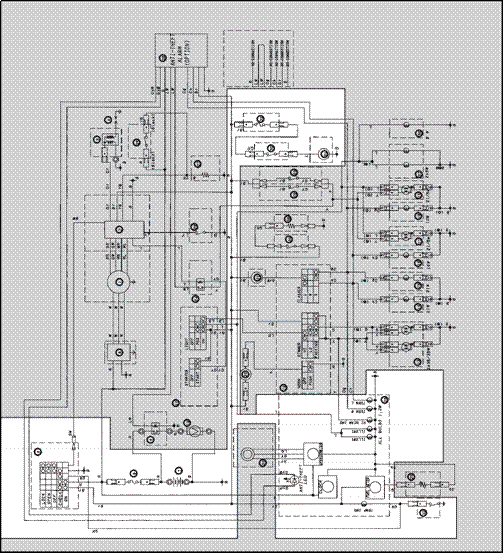

CIRCUIT DIAGRAM IF THE FAN MOTOR FAILS TO TURN
5. Main switch 6. Main fuse 7. Battery 25. Fuse (fan) 30. Thermo meter 31. Thermo switch 32. Fan motor 33. Thermo unit. Procedure Check: 1. Fuse (Main, Fan) 4. Fan motor (inspection 2) 2. Battery 5. Thermo switch 3. Fan motor (inspection 1) 6. Wiring connection (entire cooling system)
NOTE: • Remove the following parts before troubleshooting. 1. Side panels 2. Footrest board 3. Under cover 4. Drain the cooling water (if necessary) • Use the following special tools for troubleshooting.
Pocket tester: 90890 - 03112
1. Fuse Refer to “CHECKING SWITCHES” section.
CONTINUITY
2. Battery • Check the battery condition. Refer to “BATTERY INSPECTION” section in CHAPTER 3.
CORRECT
3. Main switch Refer to “CHECKING SWITCHES” section.
CONTINUITY
NO CONTINUITY
Replace the fuse.
INCORRECT
• Clean battery terminals • Recharge or replace battery
NO CONTINUITY
Replace the main switch. +
