Технико-экономические показатели объемно-планировочного решения здания

По различным типом зданий в процессе проектирования выявляют­ся следующие объемно-планировочные показатели.

По жилым домам:

Пж - жилая площадь (сумма площадей жилых комнат) по дому в целом и на квартиру в среднем;

По - приведенная общая площадь.- сумма площадей жилых комнат, под­собных помещений квартир (кухни, передние, санузлы, встроен­ные шкафы) и летних открытых помещений квартир, принимаемых со следующими коэффициентами приведения:

0,2 - для выносных балконов;

0,35- для выносных балконов с боковыми экранами и лоджий, выходящих за габариты здания;

0,5 - для лоджий, входящих в габарит здания;

Пл - площадь летних (открытых) помещений;

Пвк - площадь внеквартирных помещений (коммуникационных, техничес­ких и т.п.);

Ос - строительный объем надземной части здания, определяемый умноже­нием площади горизонтального сечения здания по внешнему обводу на уровне первого этажа (над цоколем) на высоту здания, измеренную от отметки чистого пола первого этажа до верхней плоскости теплоизоляции (в чердачных крышах) или до средней отмет­ки верха бесчердачной крыши;

Пз - площадь застройки, равная площади горизонтального сечения по внешнему обводу здания на уровне цоколя в сумме с выступающи­ми частями (веранды, портики, галереи);

К₁ - отношение жилой площади к приведенной общей площади по дому в целом;

К₂ - отношение строительного объема дома к приведенной общей площа­ди

К₃ -отношение площади наружных стен к приведенной общей площади;

К₄ - приведенная общая площадь на I человека.

П о о б щ е ственным зданиям:

Пр - рабочая площадь (сумма площадей всех помещений, за исключени­ем коридоров, тамбуров, переходов и помещений для размещения инженерных сетей и оборудования - бойлерные, венткамеры, машинные отделения лифтов и т.п.) по дому и на единицу вместимости;

По - общая площадь (сумма рабочей площади, площадей тамбуров, коридоров, переходов и помещений для инженерного оборудования (по дому и на единицу вместимости);

Ос - строительный объем здания, включая объем выступающих над плос­костью крыши световых фонарей и куполов, на единицу вместимости;

К₁ - отношение рабочей площади к общей площади здания;

К₂ - отношение строительного объема к рабочей площади здания;

К₃ - отношение площади наружных ограждений к общей площади здания.

1.ГОСТы "Единая система конструкторской документации^». Издатель­ство стандартов. 1969, 1970, 1973.

2. ГОСТы "Система проектной документации для строительства" Издательство стандартов. 1977, 1978, 1979, 1980.

3. ГОСТы, каталоги, СНиП ч.II, типовые детали (альбом).

4.Великовский Л.Б., Гульяницкий Н.Ф, Ильинский В.М. и др. Архитектура гражданских и промышленных зданий. Том2. Основы проектирования. Москва. Стройиздат. 1976.

5. Великовский Л.Б., Ильяшев А.С., Маклакова Т.Т. и др. Архитектура гражданских и промышленных зданий. Том 3. Жилые здания. Москва, Стройиздат. 1983.

6. Шерешевский И.А. Конструирование гражданских зданий. Ленинград. Стройиздат. 1981.

7. Маклакова Т.Г., Нанасова С.М. и др. Конструкции гражданских зданий. Москва. Стройиздат. 1986.

8. Семенов В.Н. Унификация и стандартизация проектной документа­ции для строительства. Ленинград. Стройиздат. 1985.

9, Короев Ю.И. Черчение для строителей. Москва. Высшая школа. 1982.

10. Сербинович П.Ц. Гражданские здания массового строительства. Москва, Высшая школа. 1975.

9. Примеры решения планов, разрезов и фасадов зданий:

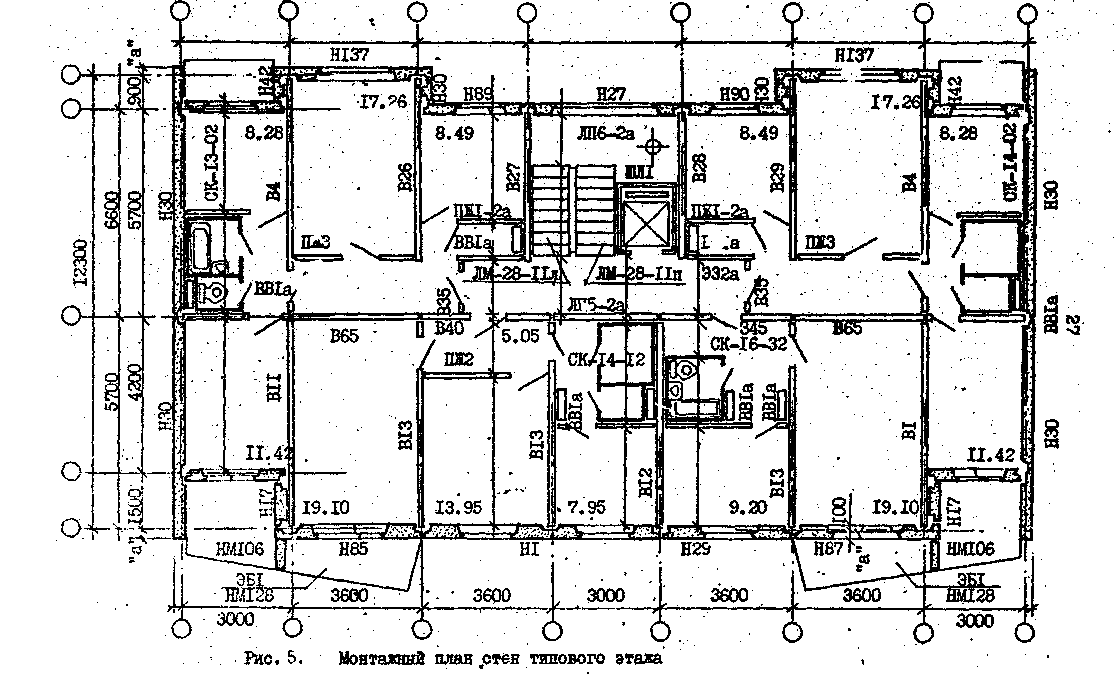

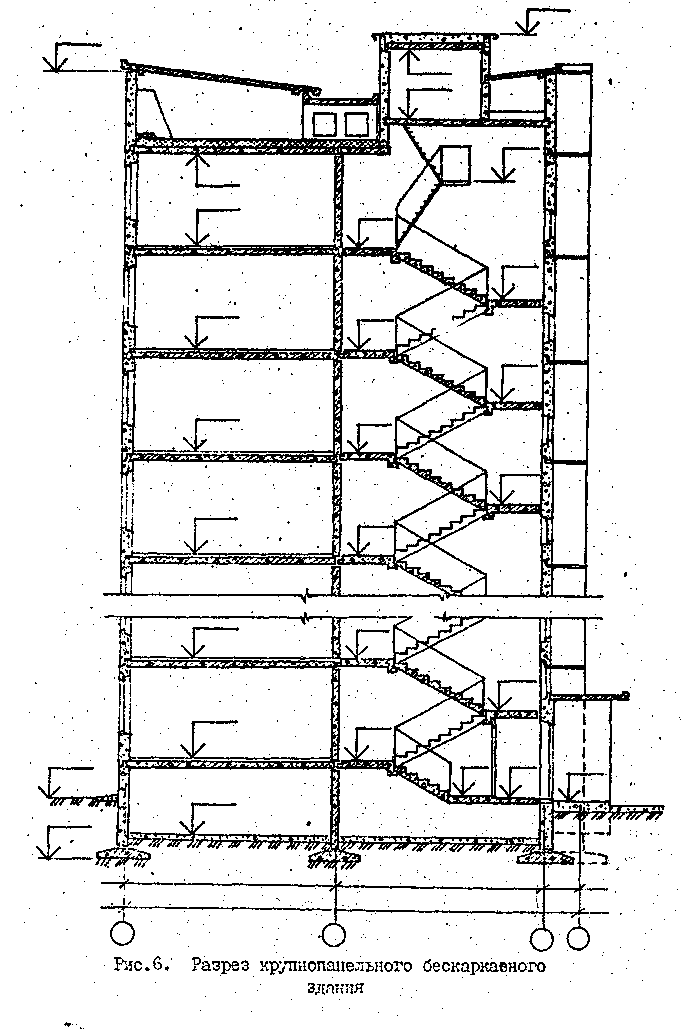

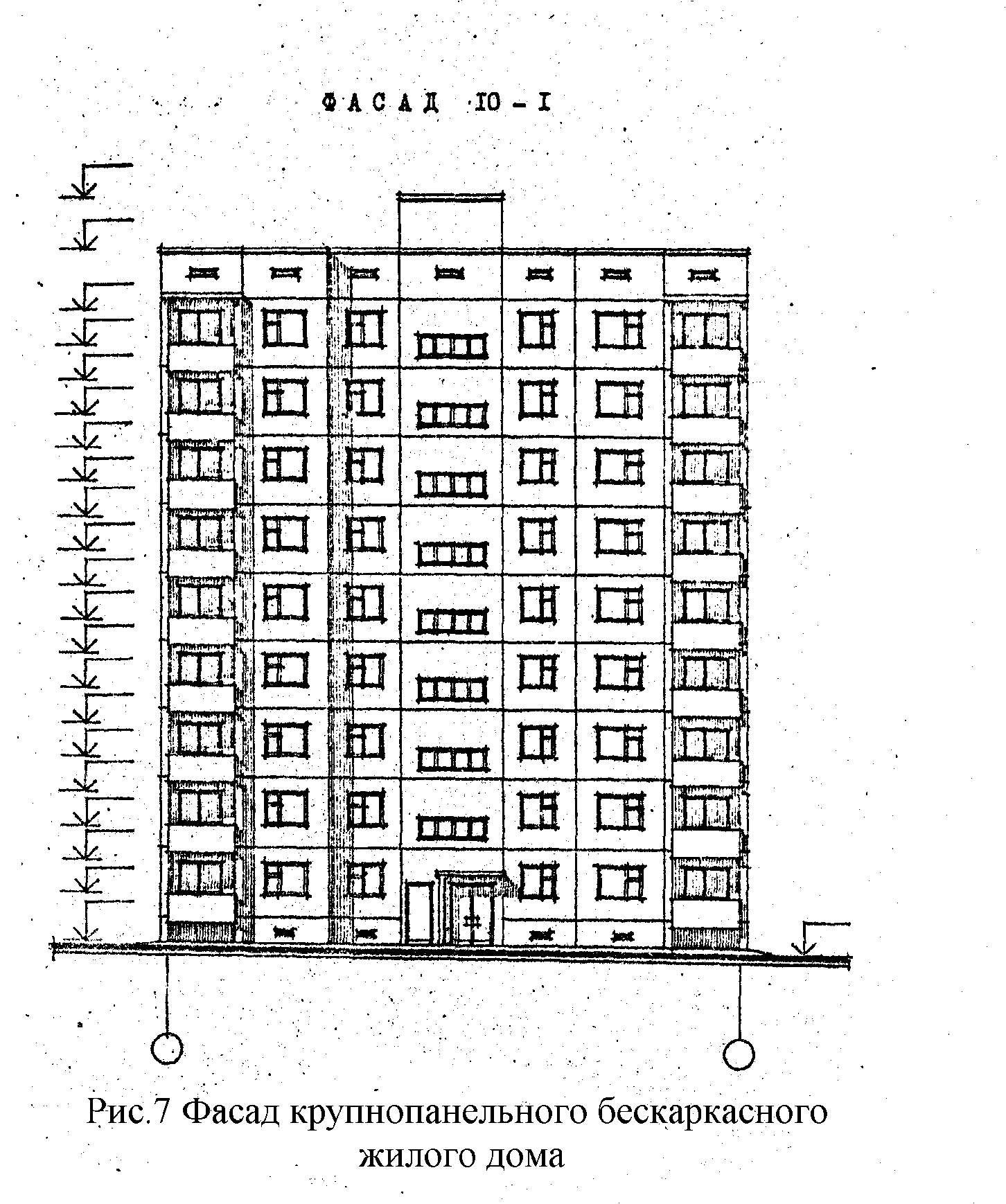

панельных бескаркасных,

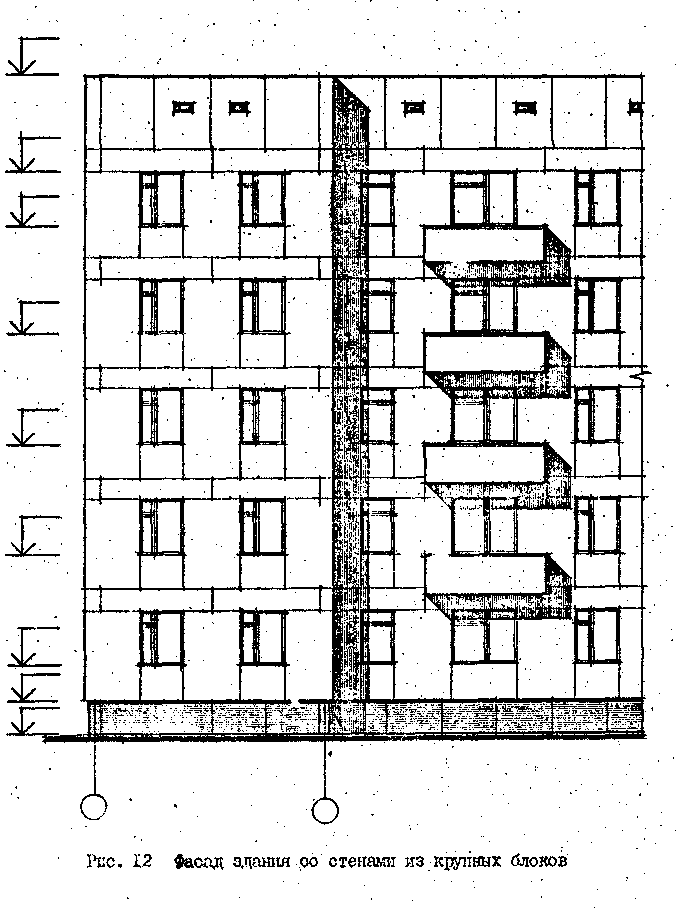

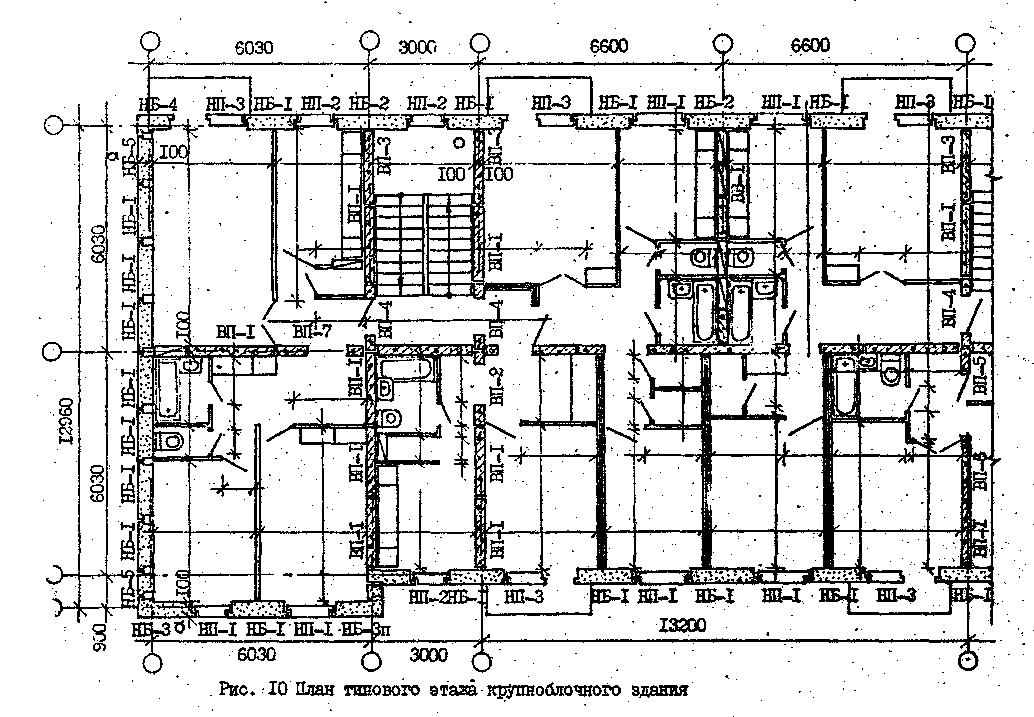

крупноблочных,

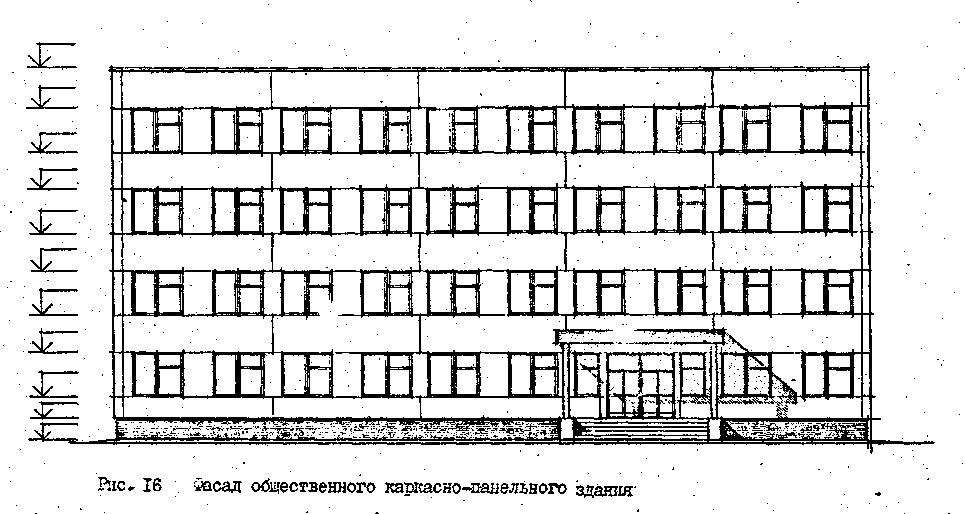

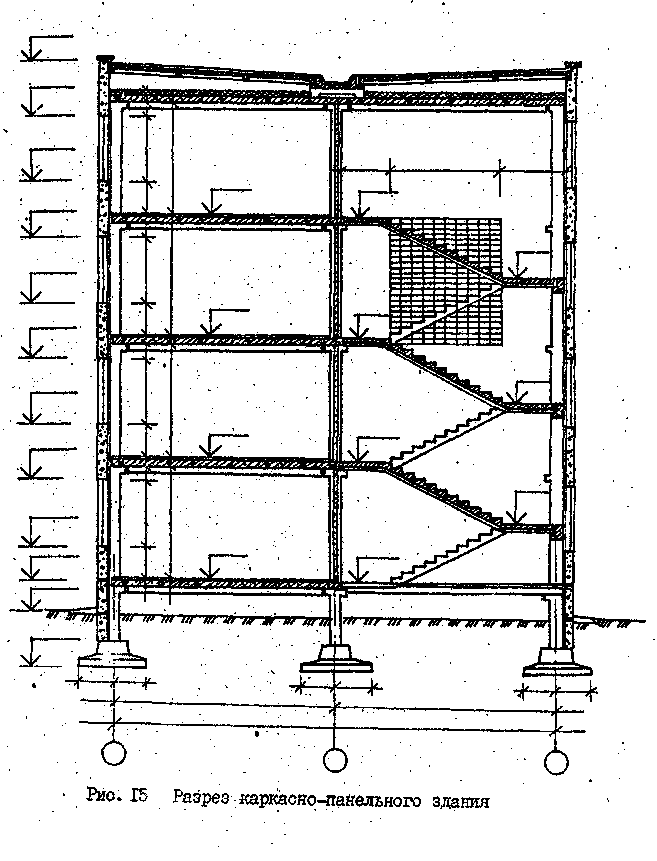

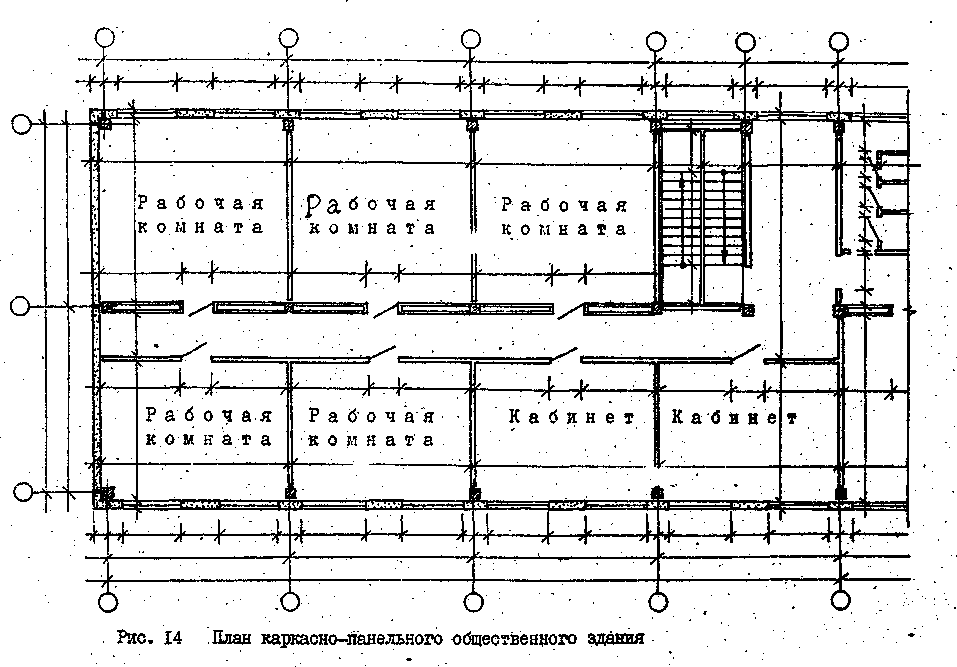

каркасно-панельных.
