Знаки и клейма

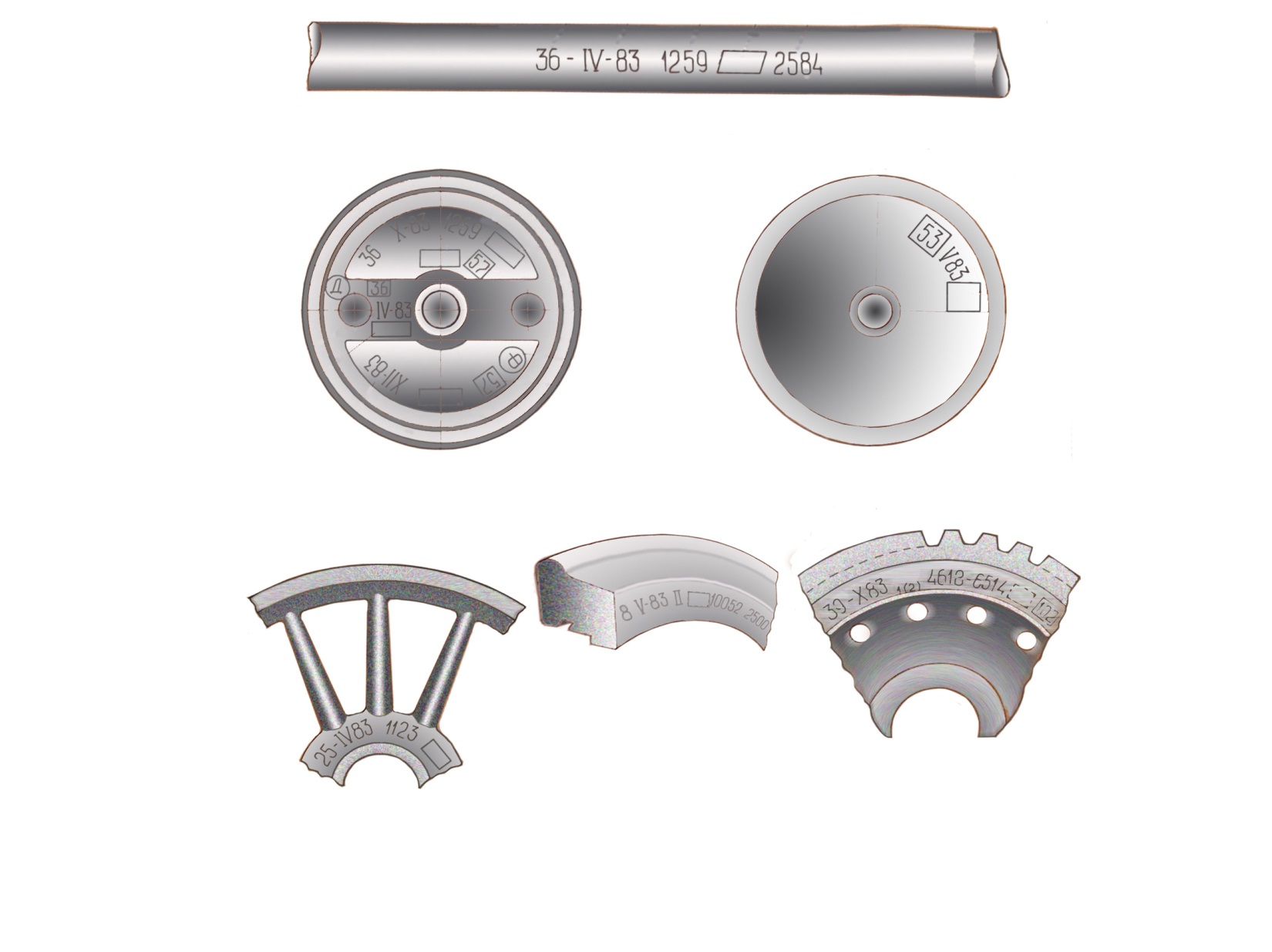

Ось – на среднюю часть заготовки оси наносят: номер пункта, дата отливки, номер плавки и порядковый номер оси из этой плавки, клеймо приемки заготовки. Перед механической обработкой эти данные со средней части оси переписывают в специальный журнал, а после механической обработки эти данные переносятся на один из торцов оси, который будет считаться правым. Дополнительно указывается № пункта, где обработали ось и клеймо, которое свидетельствует о правильности перенесенных знаков на обработанную ось.

Колесный центр – на ступицу и дисковую часть наносят знаки: № пункта, дата, № плавки, № центра из этой плавки и клеймо приемки.

Зубчатое колесо – на заготовке наносят знаки: № пункта, дата, № плавки, № колеса из этой плавки и клеймо приемки. Перед обработкой данные переписывают в журнал. После обработки все данные наносят на вертикальную грань зубчатого венца и дополнительно номер пункта, где обработали зубчатое колесо.

Бандаж – на наружной грани отливается углубление из цифр: № пункта, дата, марка твердости (римская или арабская цифра 1, 2, 3), № плавки, № бандажа из этой плавки и клеймо приемки. Для равномерного износа колесные пары под электровозом должны иметь одинаковую марку бандажей по твердости.

На колесную пару после формирования и в эксплуатации наносят знаки:

Ø После формирования на правый торец – буква «Ф» (формирование), № пункта, дата, клеймо приемки.

Ø При полном освидетельствовании на левый торец оси - № пункта, дата и клеймо приемки.

Ø При полном освидетельствовании с распрессовкой колесных центров на правый торец – буква «Д» в кружочке (дефектоскопия), № пункта, дата и клеймо приемки.

Ø Когда при полном освидетельствовании производят смену бандажей, то ставят знак «СБ» в кружочке, а если перетяжку бандажа, то знак «ПБЛ» или «ПБП» (перетяжка левого или правого бандажа).
