Неразъемные соединения

Основными неразъемными соединениями, применяемые в строительно-дорожных машинах, являются сварные соединения.

Наиболее распространенными способами получения этих соединений являются электрическая и газовая сварки.

Электрическая сварка бывает:

- дуговой ( металл плавится от нагрева его электрической дугой);

- контактной ( за счет сопротивления при прохождении тока через стык свариваемых деталей).

Сварочные соединения.

Сварные соединения выполняются встык (рис.2.7, а), внахлестку (рис.2.7, б) или с накладками (рис.2.7, в), в тавр (рис.2.7, г) и угловыми (рис.2.7, д).

Угловые швы разделяются на:

- лобовые, которые располагаются перпендикулярно к направлению нагрузки (рис.2.7, б);

- фланговые, располагающиеся параллельно ему (рис.2.7, в);

- косые, направленные под углом к действующей нагрузке.

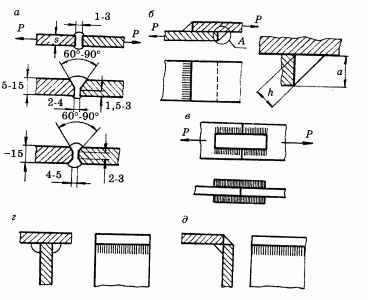

Рис.2.7. Сварные соединения: а – встык; б – внахлест; в – с накладками; г - втавр

Прочность сварных конструкций зависит от типа соединения и вида шва. Для расчета принимают, что действующие усилия распределяются равномерно по длине шва, а напряжения – равномерно по сечению.

Стыковые швы рассчитываются на растяжение или сжатие.

Длина для стыкового шва рассчитывается по формуле:

l = ,

где P – действующая растягивающая сила;

S – толщина свариваемых деталей;

[ ]_p – допускаемое напряжение на растяжение.

Длина для углового шва рассчитывается по формуле:

l =

где - катет шва;

[τ] – допускаемое напряжение на срез наплавленного материала.

При сварке тонколистового материала, особенно при ремонтных работах, наряду с электросваркой применяется газовая сварка, при которой металл плавится вследствие нагрева его пламенем газовой горелки.

Заклепочные соединения.

Для получения неразъемных соединений применяются также заклепочные соединения (рис.2.8), в которых две или несколько деталей соединяются заклепками. Заклепка – круглый стержень с головкой на одном конце. Головка на другом конце образуется при осаживании заклепки.

Для скрепления деталей, изготовленных из сплавов меди и белой листовой стали, применяются неразъемные соединения, получаемые пайкой.

Для скрепления пластмассовых деталей между собой или пластмассовых деталей со стальными применяются неразъемные клееные соединения. В последнее время в связи с созданием специальных сортов различных клеев применение клееных соединений возрастает.

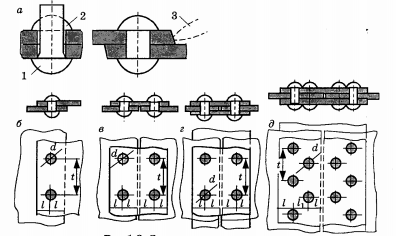

Рис.2.8. Заклепочные соединения:

а – образование заклепочного соединения; б – однорядный шов внахлестку; в – двухрядный шов внахлестку; г – однорядный шов встык с двумя накладками; д – двухрядный шов встык с двумя накладками; 1 – заклепка с закладной головкой; 2 – замыкающая головка; 3 – чекан.
