1.2. Шрифты по ГОСТ 2. 304-68

Надписи, наносимые на чертежи и другие технические документы, должны выполнятся стандартным шрифтом. Шрифты бывают двух типов: типа А и типа Б, различающихся по параметрам. Основным параметром шрифтов является его размер h – высота прописных букв в миллиметрах.

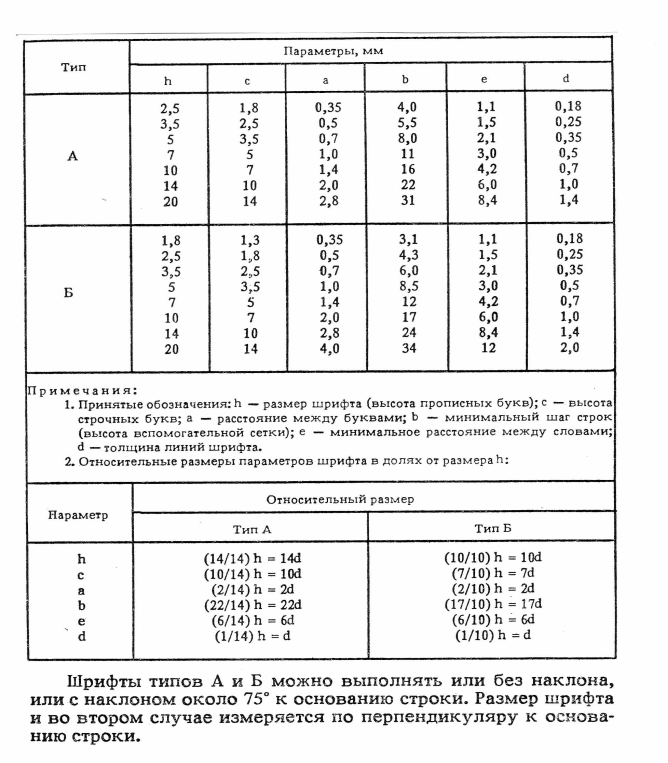

Табл. 2. Типы и размеры шрифтов

-----------------------------------------------------------------------------------------------------------------------------------------------

Задание 1. РАССТОЯНИЕ ОТ ТОЧКИ ДО ПЛОСКОСТИ

-8-

------------------------------------------------------------------------------------------------------------------------

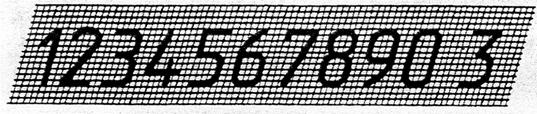

Рис. 2. Пример выполнения наклонного шрифта Б по ГОСТ 2. 304 - 81

-9-

-----------------------------------------------------------------------------------------------------------------------

Задание 1. ВЫЧЕРЧИВАНИЕ КОНТУРА ДЕТАЛИ С ИСПОЛЬЗОВАНИЕМ ТИПОВ ЛИНИЙ ПО ГОСТ 2.303-68 И ШРИФТА ТИПА Б С НАКЛОНОМ 75⁰

№ 10 ПО ГОСТ 2.304-81.

Для выполнения задания необходимо изучить следующие темы.

1. Общие правила и требования к выполнению чертежей.

2. Выполнение линий чертежа по ГОСТ 2.303-68.

3. Шрифты. Форматы. Масштабы. Основные надписи.

Дано. Вид детали с простановкой размерных линий с указанием типов линий. Шрифт ГОСТ 2.304-81.

Выполнить. На листе формата А3 начертить контур детали. При вычерчивании контура детали использовать линии по ГОСТ 2.303-68 и типы линий. Вычертить шрифт по ГОСТ 2.304-81 типа Б с наклоном 75⁰ .

Чертеж обозначить ИКГ 01.01.01, что означает инженерная и компьютерная графика, первое задание, первый вариант и первый чертеж.

Цель задания. Научиться правильно выбирать типы линий для соответствующих элементов контура детали. Правильно выполнять нанесение размеров на чертеже. Выполнять штриховку разрезов и сечений.

Указания к выполнению. На листе формата А3 в правой части в масштабе начертить карандашом контур указанной детали. Предварительно выполнить компоновку чертежа на формате с выделением места для углового штампа и рамки формата. Необходимо использовать типы линий по ГОСТ 2.303-68 и выполнить местный разрез для выявления внутреннего контура детали. Показать контур ребер, выполнив сечение и заштриховать соответствующие части детали. В нижней части формата под выполненным чертежом контура детали вычерчивается шрифт типа Б с наклоном 75⁰ ГОСТ 2.304-81 №10.

Для выполнения задания необходимо изучить типы шрифтов и выбрав машиностроительный шрифт, нормальный, типа Б с наклоном 75⁰ № 10. Для учащихся, кто впервые вычерчивает шрифты предлагается вычерчивать показанную на чертеже сеточку. Согласно таблицы размеров или образца шрифта вычерчиваются прописные, строчные и цифровые элементы шрифта.

В левой части формата, согласно образца вычерчиваются типы линий по ГОСТ 2.303-68. Необходимо обратить внимание на толщину предпочтительных размеров линий. В заключении, чертеж оформляется.

Пример выполнения показан на рис. 3.

Для правильного выполнения задания необходимо дополнительно использовать следующую литературу [1-10].

Дополнительные вопросы для сдачи задания

1. В каком масштабе выполнен чертеж?

2. Согласно какого ГОСТа вычерчиваются типы линий и сколько их?

3. Какие номера шрифтов существуют, и какие виды шрифтов вы знаете?

4. Какие основные правила простановки размеров на чертеже?

5. Чему будет равна толщина линий, если толщина сплошной основной линии взята 1,2мм?
