Нефтяные резервуары

Нефтяные резервуары (емкости) предназначены для накопления, кратковременного хранения и учета «сырой» и поворотной нефти. Группу резервуаров, сосредоточенных в одном месте, называют резервуарным парком.

Согласно СНиП объем сырьевых резервуаров должен быть не менее пятикратного суточного объема добычи нефти, а товарных резервуаров — двухратного. На промыслах используют в основном стальные цилиндрические резервуары вместимостью 100 ¸ 20000 м³ и реже железобетонные подземные резервуары вместимостью до 100000 м³.

Нефтяные, резервуары строят из несгораемых материалов в наземном, полуподземном и подземном исполнении.

Стальные резервуары сооружают с постоянной или переменной толщиной стенок корпуса. В зависимости от объема и высоты резервуара их изготовляют из листовой стали толщиной от 4 до 10 мм. По технологическим условиям (сварка) листовая сталь толщиной менее 4 мм не может применяться, если даже расчетная толщина стенки получается меньше.

При сооружении корпуса резервуара стальные пояса могут располагаться тремя способами: ступенчатым, телескопическим и встык.

Стенки вертикальных цилиндрических резервуаров при отсутствии избыточного давления над поверхностью жидкости испытывают давление, зависящее от высоты столба уровня жидкости до рассматриваемого пояса резервуара. Например, на глубине стенки испытывают внутреннее давление , равное:

.

Толщину стенки определяют из уравнения:

,

— высота резервуара, мм; — плотность жидкости, кг/м³; — ускорение силы тяжести, м/с²; — диаметр резервуара; — допустимое напряжение на растяжение.

Толщину листовой стали днищ резервуаров не рассчитывают и принимают обычно не более 5 мм, так как гидростатическое давление воспринимается фундаментом.

Крышки резервуаров изготовляют из листовой стали толщиной не более 2.5мм и бывают: конические, сферические, плоские.

На нефтяных месторождениях применяют чаще всего резервуары с плоскими крышками.

Крыши резервуаров располагаются на строительных перекрытиях (фермах), которые могут опираться как на промежуточные колонны внутри резервуара, так и непосредственно на его стенки.

Оборудование стальных резервуаров и их конструктивные схемы должны обеспечивать их правильную и безопасную эксплуатацию, в частности: 1) накопление и опорожнение резервуаров; 2) замер уровня нефти; 3) отбор проб нефти; 4) зачистку и ремонт резервуаров; 5) отстой нефти и удаление подтоварной воды; 6) поддержание давления в резервуаре в безопасных пределах.

На нефтяных резервуарах монтируется оборудование представленное на рисунке 114.

Диаметры приёмо-раздаточных патрубков определяются заданной производительностью перекачиваемой нефти и колеблются в пределах 150 ¸ 700 мм. Скорость движения жидкости в них, в пределах 0.5 ¸ 2.5 м/с в зависимости от вязкости нефти.

Захлопка 2 устанавливается для предотвращения утечек нефти из резервуаров при неисправности задвижек.

Рисунок 114 — Схема расположения оборудования на стальном резервуаре

1 — приемо-раздаточные патрубки; 2 — захлопка для принудительного закрытия; 3 — приемная труба; 4 — замерной люк; 5 — световой люк; 6 — люк-лаз; 7 — сифон; 8 — дыхательный клапан; 9 — гидравлический

предохранительный клапан

Подъёмная труба 3 монтируется внутри резервуара и предназначена для отбора нефти с требуемой высоты.

Замерный люк 4 служит для замера в резервуаре уровня нефти и подтоварной воды, а также для отбора проб пробоотборником.

Замерный люк устанавливается на патрубке, вваренном вертикально в крышу резервуара. Крышка замерного люка герметично закрывается посредством прокладки и нажимного, откидного болта. Внутри замерного люка расположена направляющая колодка, по которой спускают в резервуар замерную ленту с лотом.

Колодка изготовляется из меди или алюминия, чтобы предотвратить искрообразование.

Световой люк 5 — для проникновения света и проветривания перед зачисткой, ремонтом. Люк-лаз для проникновения людей, при ремонте, очистке, а также освещения и проветривания. Водоспускное приспособление сифонного типа предназначается для отбора пластовой воды.

Высота колена сифона определяется расчетом в зависимости от выбранного соотношения высот столбов воды и нефти в резервуаре по формуле:

,

откуда .

Дыхательный клапан 8 автоматически сообщает газовое пространство резервуара с атмосферой в тот момент, когда в резервуаре создается предельно допустимое давление или вакуум в результате изменения температуры, а также при наполнении и опорожнении резервуара. Дыхательные клапаны рассчитаны на избыточное давление и вакуум в газовом пространстве резервуара мм вод. ст. При таком избыточном давлении масса кровли резервуара, изготовленной из листовой стали толщиной 2.5 мм, уравновешивается силой избыточного давления на неё. Масса 1 м² крыши составляет 20 кг и, следовательно, крыша не будет испытывать напряжения, если давление изнутри не будет превышать давления, создаваемого массой крыши (рисунок 115).

При повышении давления изнутри резервуара клапан 2 поднимается и сбрасывает в атмосферу излишний газ, а при понижении давления внутри резервуара открывается клапан 1 и в резервуар поступает воздух.

Во избежание коррозии корпус клапана и седло изготовляют из алюминиевого сплава. Размер дыхательных клапанов выбирают в зависимости от их допустимой пропускной способности.

Рисунок 115 — Функциональная схема дыхательного клапана

1 — клапан вакуума; 2 — клапан давления; 3 — фланец для установки клапана на огневом предохранителе.

Дыхательный клапан является ответственным элементом оборудования резервуара, в связи, с чем исправному состоянию клапанов и правильной эксплуатации их должно уделяться особое внимание. В зимнее время дыхательные клапаны часто выходят из строя, так как при прохождении влажных паров нефти через клапан влага, конденсируясь на тарелках и седлах, приводит к их взаимному примерзанию. Этот недостаток устраняется путем изоляции смерзающихся поверхностей клапана фторопластом, имеющим большую механическую прочность при низких температурах и высокую химическую стойкость.

Гидравлический предохранительный клапан 9 предназначается для ограничения избыточного давления или вакуума в газовом пространстве резервуара при отказе в работе дыхательного клапана, а также при недостаточном сечении дыхательного клапана для быстрого пропуска газа или воздуха. Предохранительные клапаны рассчитаны на несколько большее давление и вакуум, чем дыхательный клапан: на избыточное давление 60 мм вод. ст. и разряжения 40 мм вод. ст. Его функциональная схема приведена на рисунке 116.

Предохранительный клапан заливают незамерзающими, неиспаряющимися и маловязкими жидкостями — раствором глицерина, этиленгликолем и др. образующими гидравлический затвор, через который происходит барботаж из резервуара излишней смеси газа с воздухом или «вдох» в резервуар.

В случаях резкого повышения давления в резервуаре может произойти выброс жидкости из клапана в кольцевой канал, обратно из него жидкость стекает через отверстия в стенке кармана. Огневые предохранители устанавливаются на резервуарах в комплекте с дыхательными и предохранительными клапанами и предназначаются для предохранения газового пространства резервуара от проникновения в него пламени через дыхательный клапан.

Рисунок 116 — Функциональная схема гидравлического предохранительного клапана

Принцип действия огневых предохранителей заключается в том, что пламя, попадая в огневой предохранитель, проходит через систему клапанов малого сечения, в результате чего дробится на отдельные мелкие потоки; поверхность соприкосновения пламени с предохранителем увеличивается, возрастает отдача тепла стенкам каналов, и пламя затухает.

Основной деталью огневых предохранителей является спиральная ленточная кассета цилиндрической формы, изготовленная из цветных металлов и помещенная в корпус предохранителя.

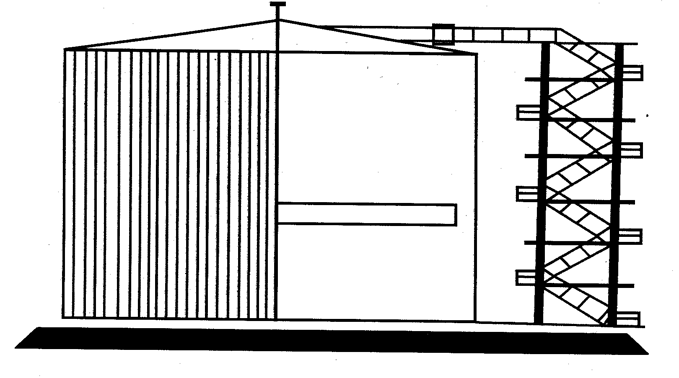

Резервуары стальные вертикальные цилиндрические (рисунок 117) предназначены для хранения нефти, нефтепродуктов с понтоном и без понтона.

Рисунок 117 — Резервуар стальной вертикальный

Резервуары стальные вертикальные

Таблица 36

Номинал. объем, м^3	Геометр. характеристики, мм	Общая масса справочн., т
Диаметр	Высота	Без понтона	С понтоном
Расчетная температура –40 °С и выше
			8.2 10.8 13.8 15.4 22.9 26.7 48.0 75.4 103.1 216.6 407.0 534.2	10.3 13.4 16.4 19.5 27.2 32.3 53.6 82.9 118.3 233.8 440.0 581.0
Расчетная температура –40 °С до –65 °С
			8.4 11.1 14.0 15.7 22.9 27.9 48.1 68.8 101.5 196.8 391.8

Для составления данного курса была использована следующая литература:

Акулышин А.Н. и др. Эксплуатация нефтяных и газовых скважин.- М.: Недра, 1889 г. 480 с.

Бухаленко Е.И. и др. Техника и технология промывки скважин.- М.: Недра, 1982.- 197 с.

Ишмурзин А. А. Машины и оборудование системы сбора и подготовки нефти, газа и воды.- Уфа: Изд. Уфимск. Нефт. ин-та, 1981.- 90 с.

Крец В.Г., Шмурыгин В.А. и др. Оборудование и инструменты для ремонта нефтяных скважин.- Томск: Изд. ТПУ, 1996. 72 с.

Крец В.Г., Кольцов В.А., Лукьянов В.Г., Саруев Л.А. и др. Нефтепромысловое оборудование. Комплект Каталогов.- Томск: Изд. ТПУ, 1997.-822 С.

Крец В.Г. Разработка и эксплуатация нефтяных и газовых местрождений. Уч. пособ. Томск: Изд. ТПУ, 1992.- 112 с.

Молчанов А.Г., Чичеров Л.Г. Нефтепромысловые машины и механизмы.- М.: Недра, 1976.- 328 с.

Справочник мастера по добыче нефти. Баку.- Азнефтеиздат, 1952.- 424 с.
