Назначение, устройство, принцип работы барабанной солодовни с плоским ситом

ЗАДАЮЩИЕ УСТРОЙСТВА

Выбор первичного устройства, выделяющего сигнал управления, зависит от уровня сигнала, функции преобразования, согласуемости с имеющимся оборудованием. По использованию первичных средств в качестве источников управления выделяются следующие системы:

а) система" реохорд";

б) система мостовых схем;

в) магнитные устройства;

г) механические устройства;

д) устройства на принципах индукции трансформатора;

е) пневматические регуляторы;

ж) комбинированные устройства.

Система "реохорд" предполагает использование переменного резистора в качестве первичного элемента. Мостовые схемы предполагают выработку сигнала рассогласования в плечах мостовой схемы. Магнитные устройства имеют нелинейную функцию преобразования. Механические устройства предполагают наличие выступов или кулачков на механическом валу, включающих или выключающих электрические или пневматические схемы. Пневматические регуляторы используют эффекты взаимодействия струи газа с преградами или струй между собой и широко применяются во взрывоопасных и пожароопасных условиях.

ЭВМ напрямую неспособна воспринимать сигнал с датчика. В первую очередь сигнал должен быть преобразован из аналогового в цифровой. Такое преобразование осуществляется в устройстве сопряжения с обьектом (УСО типа ИНТЕРФЕЙС). Нашли широкое распространение преобразователи следующих типов:

а) напряжение - число импульсов (марки ПНЧ);

б) напряжение - разность сигналов.

В первом приближении преобразование сигналов может быть выполнено на микросхемах типа КР 580, КР 1810, К 1816 (интерфейс марки
И-41). Магистральный параллельный интерфейс.типа "МПИ" может быть выполнен на микросхемах К 1809, К 1801, К 581, К 588. Известны аналого- цифровые преобразователи (АЦП) и цифро-аналоговые (ЦАП), которые имеют собственное встроенное " прошитое" программное обеспечение и рассчитаны на подключение 48 каналов одновременно с выдачей кода по конкретному адресу (марки АЦП К 572 ПВ1). В числе программируемых УСО следует отметить систему "ОРИОН-3".

На ряде за­водов эксплуатируются пневматические барабанные солодовни. Такая солодовня состоит из группы солодовенных барабанов и установки для кондиционирования воздуха. Ворошение зерна достигается вращением самих барабанов.

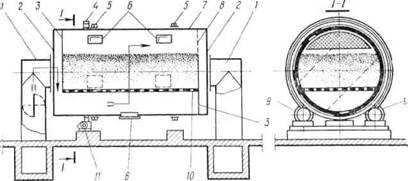

Солодовенный барабан с плоским ситом (рис.) представ­ляет собой стальной горизонтальный цилиндр 7, опирающийся двумя бандажами 5 на две пары опорных роликов 9. К одному из бандажей прикреплена червячная шестерня 4, находящаяся в зацеплении с червяком 11, приводящим во вращение барабан. На корпусе барабана имеются люки 6 для загрузки замоченного зерна и выгрузки солода, для мойки и дезинфекции барабана.
