Формирователи кода, построенные на реверсивных счетчиках




Реверсивные счетчики удобно использовать для построения формирователей кода, управляемых "курсорным методом". Суть метода заключается в следующем. На входы реверсивного счетчика подаются импульсы с помощью двух переключателей "больше" и "меньше". При нажатии кнопки "больше" импульсы с выхода генератора импульсов (ГИ) через формиро-ватель импульсов (ФИ) подаются на вход суммирования счетчика, а при нажатии кнопки "меньше" – на вход вычитания счетчика. Структурная схема такого формирователя приведена на рис. 3. На выходе ГИ формируется сигнал с частотой fик, которая определяет частоту изме-нения кода на выходе счетчика Ст. Чтобы человек, осуществляющий управление формировате-лем смог вовремя остановиться при достижении требуемого кода, частота fик должна составлять примерно 2 Гц.



Функциональная схема формирователя кода приведена на рис. 4.

Рис. 4. Функциональная схема формирователя кода

Как следует из схемы, импульсы с выхода ГИ подаются на входы суммирования и вычи-

тания счетчика через логические элементы И1 и И2, на вторые входы которых подается уровень логической "1" с выходов "бездребезговых" формирователей импульсов (БФИ) при нажатии кнопки S1или S2, соответственно.

Для чего необходимо использовать БФИ. Как правило, простые механические переклю-чатели, при срабатывании (замыкании или размыкании) создают дребезг механических контак-тов. Т. е. при замыкании (размыкании) упругий контакт несколько раз замыкается и размыкает-ся, пока не установится надежный контакт (или переключатель будет разомкнут).

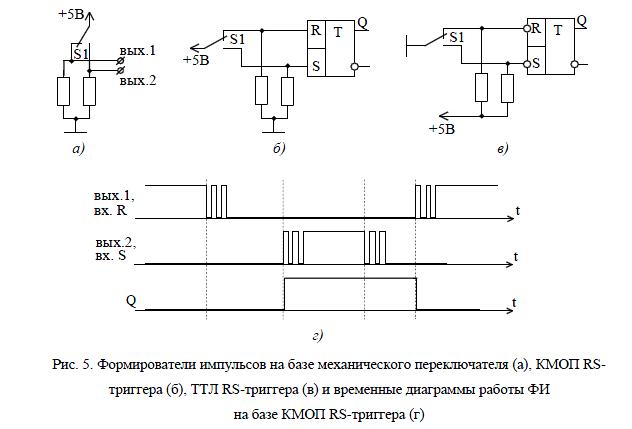

Бездребезговый формирователь импульсов (БФИ) при замыкании ключа формирует на выходе импульсы с четкими границами, без дребезга, который сопутствует обычным механиче-ским переключателям. Диаграммы, иллюстрирующие принцип работы БФИ представлены на рис. 5, г. БФИ можно строить как на КМОП, так и на ТТЛ триггерах (рис. 5, б и в).

При необходимости формировать значения кода в значительном диапазоне время, затра-чиваемое на перестройку от одной крайней точки до другой, может оказаться недопустимо большим. Например, необходимо на выходе ФК сформировать код, который изменяется от 1 до 500. При частоте изменения кода 2 Гц, что соответствует периоду следования импульсов 0,5 с, время, затраченное на перестройку во всем диапазоне, составит 250 с, т. е. более 4-х минут. Ко-нечно это недопустимо, т. к. пользоваться подобным устройством будет невозможно.

Для уменьшения времени перестройки используют следующий прием. При нажатии на кнопку управления (например, больше) перестройка кода осуществляется с частотой 2 Гц. Если кнопка удерживается нажатой более 2 с, то частота перестройки кода увеличивается в 10 раз. Как только оператор, управляющий формирователем кода, увидит, что код на выходе формиро-вателя приближается к требуемому значению, он должен кратковременно отпустить, а затем вновь нажать кнопку. Частота перестройки кода должна опять стать низкой, равной 2 Гц.

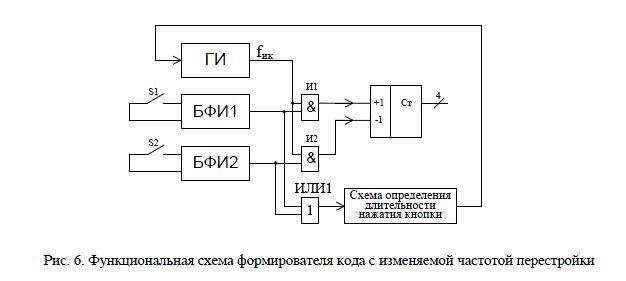

Функциональная схема такого формирователя приведена на рис. 6.



В схему дополнительно введены элемент ИЛИ1 и схема определения длительности нажатия кнопки (СОДН). Как только будет нажата хотя бы одна кнопка (S1 или S2) на выходе одного из БФИ будет формироваться уровень логической 1, который через ИЛИ1 подается на схему СОДН, которая может быть построена, например, на интегрирующей цепи и логическом элементе. Как толк конденсатор зарядится до порога срабатывания логического элемента, он переключится в состояние "1" на выходе. Выходной сигнал СОДН управляет работой генерато-ра импульсов. Пока уровень на входе управления ГИ равен "0", генератор формирует сигнал с частотой 2 Гц, а когда сигнал на входе управления станет равен "1", частота генератора увели-чится в 10 раз. Можно организовать и обратное управление. При "0" на выходе СОДН частота 20 Гц, а при "1" – 2 Гц. Для этого достаточно использовать в СОДН логический элемент с ин-версией.

Чтобы при отпускании кнопки частота генератора быстро вернулась к значению 2 Гц, необходимо параллельно резистору интегрирующей цепи подключить диод анодом к конденса-тору и катодом ко входу СОДН. Тогда конденсатор интегрирующей цепи быстро разрядится через открытый диод при отпускании кнопки.

23.Запоминающие устройства. Постоянные запоминающие устройства. Привести функциональную схему ЗУ и примеры применения ПЗУ (функциональные схемы и их описание). Динамические и статические оперативные запоминающие устройства. Привести функциональную схему ЗУ. Пояснить в чем различие между статическими и динамическими ОЗУ.
