Триггер как элементарный последовательностный автомат

Триггеры представляют собой элементарные последовательностные автоматы и характеризуются:

- числом информационных входов не более трех (большинство реализованных схем триг-

геров имеет не более двух входов);

- числом внутренних состояний для потребителя информации с триггера, равным двум, чему соответствует одна внутренняя переменная, которую принято обозначать символом Q;

- числом выходных переменных у не более одной, причем значение у совпадает со зна-

чением Q; как правило, в триггерах наряду со значением Q формируется инверсная переменная

Q;

- функцией переходов или связи внутренних переменных для момента времени n 1 t  со

значениями входных и выходных, переменных для момента времени n t, называемых характеристическими уравнениями, являющимися полными, т. е. триггеры обладают полной системой переходов

Действительно, для всех триггеров имеются состояния входов, под воздействием которых

происходят изменения состояния триггеров Q_n Q_n1 всех четырех видов: 0 0, 0 1, 1 0,

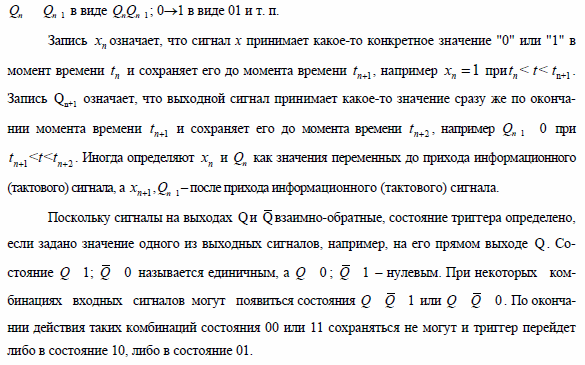

1 1. Переходы чаще всего обозначают в виде двузначного слова или числа, например,

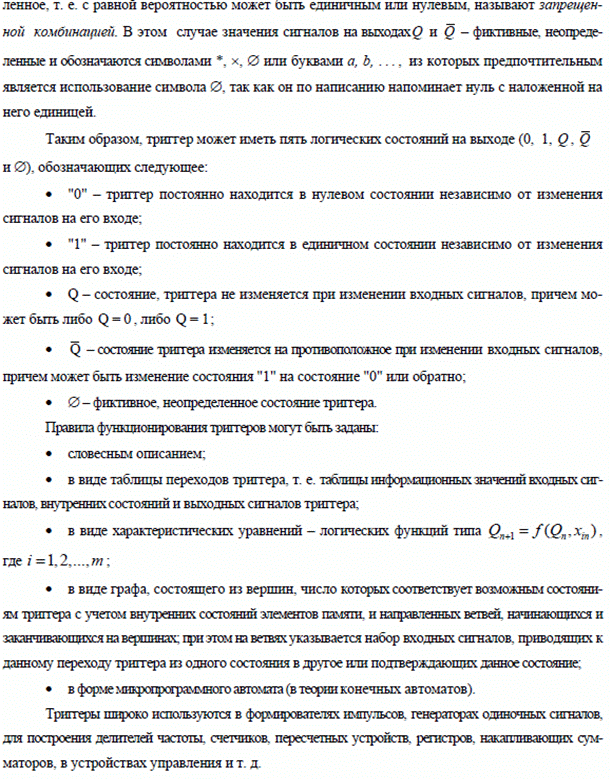

Комбинацию входных сигналов, по окончании которой состояние триггера неопреде- ленное, т. е. с равной вероятностью может быть единичным или нулевым, называют запрещенной комбинацией. В этом случае значения сигналов на выходах Q и Q – фиктивные, неопреде

В большинстве серий интегральных элементов содержатся триггеры различных типов, в том

числе и универсальные, поэтому ниже рассмотрены лишь простейшие, но наиболее распространенные типы

триггеров.
