RSD-триггер

JK-триггер

D-триггер

D-триггер – устройство, которое запоминает информацию, которая присутствует на вхо-

де D в момент прихода синхроимпульса на вход C.

Условное обозначение D-триггера приведено на рис. 4.11, временные диаграммы работы

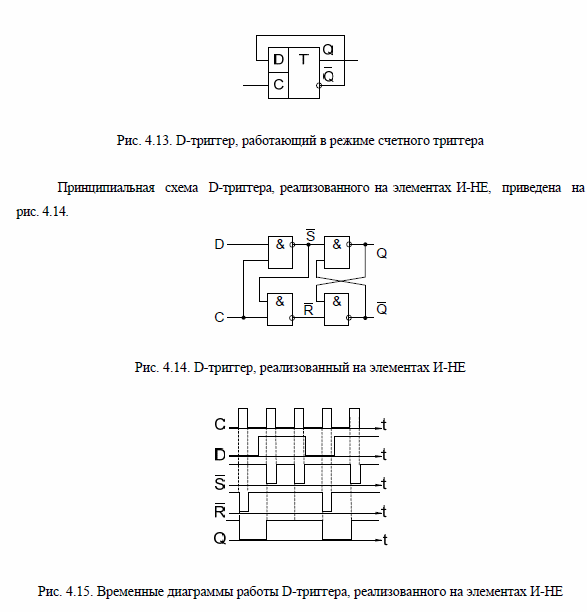

– на рис. 4.12. Схема включения D-триггера для работы в режиме счетного триггера приведена на рис. 4.13.

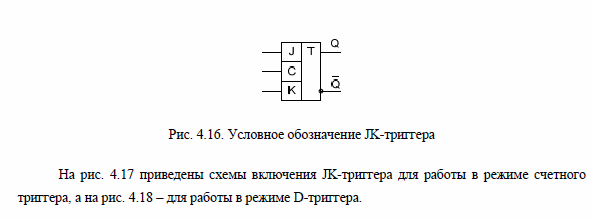

JK-триггер имеет два информационных входа J и K и вход синхронизации C (рис. 4.16).

При условии J = K = 1 этот триггер работает как счетный триггер (переключается каждый раз в противоположное состояние, когда синхроимпульс поступает на вход C), а в остальных случаях работает как синхронный RS-триггер, причем вход J соответствует входу S, а вход K – входу R

(табл. 4.3).

RSD-триггер при условии R = S = 0 работает как D-триггер, а в остальных случаях – как

асинхронный RS-триггер. Функциональное обозначение RSD-триггера приведено на рис. 4.19, а его принципиальная схема, выполненная на элементах И-НЕ – на рис. 4.20.

7.Счетчики. Основные определения. Назначение счетчиков. Примеры реализации асинхронных счетчиков – суммирующего, вычитающего и реверсивного. Двоичные счетчики на триггерах D и Т типа. Двоичные счетчики на триггерах J-K типа. Синхронные и асинхронные. Привести примеры схем синхронного и асинхронного счетчиков, временные диаграммы их работы и краткое описание. Основные отличия синхронных и асинхронных счетчиков. Суммирующие, вычитающие и реверсивные. Привести схемы счетчиков и временные диаграммы их работы. Суммирующие и вычитающие асинхронные счетчики на триггерах T, D и J-K типов. Привести примеры принципиальных схем на каждом из триггеров. Показать временные диаграммы работы счетчиков. Недвоичные счетчики. Способы построения счетчиков с произвольным коэффициентом счета. Дать краткое описание каждого из способов, используя функциональные схемы. Программируемые счетчики. Способы организации требуемого коэффициента счета. Привести примеры программируемых счетчиков. Привести пример принципиальной схемы 4-разрядного счетчика и его функциональное обозначение. Как установить необходимый коэффициент счета при использовании суммирующего и вычитающего счетчика. Реверсивные счетчики. Пример построения реверсивного асинхронного счетчика на D-триггерах. Привести функциональную и принципиальную схемы 3-разрядного счетчика. Дать краткое описание работы схем.
