Принципы работы и разновидности триггеров

В основе любого триггера (английское – Trigger или Flip-Flop) лежит схема из двух логических элементов, которые охвачены положительными обратными связями (то есть сигналы с выходов подаются на входы). В результате подобного включения схема может находиться в одном из двух устойчивых состояний, причем находиться сколь угодно долго, пока на нее подано напряжение питания.

По функциональному назначению различают: R-S, T, D, J-K и комбинированные RSD- и

RSJK-триггеры.

В синхронных RS-триггерах (рис. 4.7) все переключения происходят только в моменты

времени, которые соответствуют наличию синхронизирующего сигнала СИ (рис. 4.8).

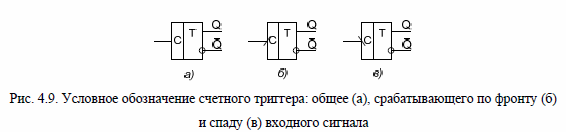

T-триггер или счетный триггер (рис. 4.9) меняет свое состояние на противоположное

каждый раз, когда на его вход C поступает сигнал (рис. 4.10).
