Недвоичные счетчики

Способы построения счетчиков с произвольным :

1. Введение обратных связей в счетчик с помощью дополнительных логических элементов.

2. Использование программируемых счетчиков.

3. Использование дешифратора и мультиплексора для формирования нужного .

На рис. 5.10 приведена схема счетчика, в котором коэффициентом счета изменяется путем введения обратной связи на входы R (или S) с помощью дополнительных логических элементов. В рассматриваемом примере это элемент ИЛИ-НЕ.

При выполнения условия Q3 = Q2 = "0", Q1 = Q0 = "1" на выходе элемента ИЛИ-НЕ формируется уровень логической "1" и все триггеры устанавливаются в "0". Это соответствует двоичному коду 0011 (десятичный эквивалент 3). Таким образом, коэффициент счета счетчика оказывается равным 3, так как после установки в "0" счетчик последовательно меняет свои состояния от 0 до 2, а при установке кода 0011 триггеры опять переключатся в "0". Причем время

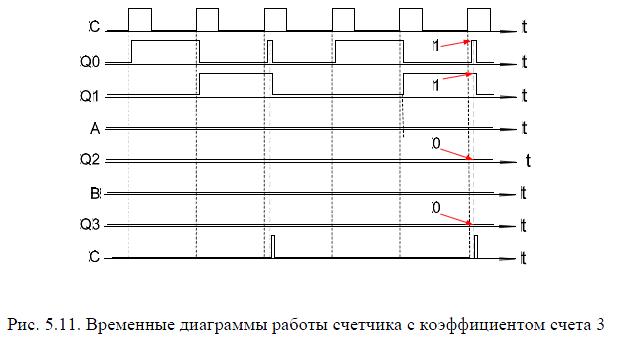

удержания кода 0011 на выходах счетчика равно сумме времени переключения элемента И-НЕ и времени установки триггера в "0". Временные диаграммы работы счетчика приведены на рис.\

Рисунок 9.10 – Схема № 6
