Серия одновинтовых морских транспортных судов

Приближенные методы расчета буксировочной мощности судов

Приближенный метод, основанный на результатах испытания серии моделей одновинтовых морских транспортных судов заключается в определении силы сопротивления R движению судна, входящего в формулу (2.3) с разделением сопротивления на составляющие. Метод подробно изложен в методическом пособии «Теория корабля. Ходкость судна» и может быть взят за основу при расчете буксировочной мощности N_R [5].

2.3.2 Метод Э.Э. Папмеля [6]

Этот способ основан на применении для расчета буксировочной мощности судна видоизмененной формулы

, (2.10)

причем коэффициент C ₀ связан с адмиралтейским коэффициентом буксировочной мощности C_e соотношением

. (2.11)

Для определения безразмерного коэффициента C ₀ предлагается формула

, (2.12)

где – коэффициент, характеризующий форму корпуса судна; l₁ – множитель, учитывающий влияние длины судна и определяемый по формуле

. (2.13)

Этот множитель учитывается только для судов при L < 100 м; для судов с L > 100 м l₁ берется равным единице.

Поправочный коэффициент x ₁ учитывает влияние выступающих частей корпуса; его величина берется в зависимости от числа валов:

число валов
x 1	1,00	1,05	1,075	1,10

Коэффициент C ₁ определяется при помощи диаграммы, показанной на рисунке 2.5, в функции от относительной скорости и коэффициента y₁.

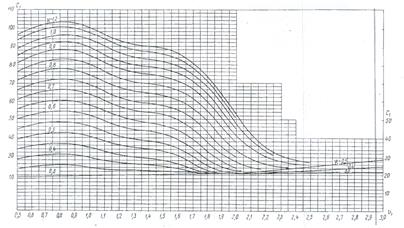

Рис. 2.5. Диаграмма Э.Э.Папмеля

Эта диаграмма получена на основании обработки результатов модельных и натуральных испытаний, а также справочных данных о различных судах. Она может применяться для морских транспортных судов всех типов и военных кораблей при следующих пределах изменений характеристик теоретического чертежа: В: Т = 1,5¸3,5; L: B = 4¸11; δ = 0,35-0,8. Во многих случаях, особенно для военных кораблей, расчет по диаграмме Папмеля дает заниженное значение буксировочной мощности судна.

Шероховатость обшивки судна учтена в значениях коэффициента C ₁.

Ниже приводится пример расчета буксировочной мощности судна по способу Э.Э.Папмеля [6].

Пример. Определить буксировочную мощность пассажирского судна с двухвальной установкой. Данные судна: длина по ватерлинии L = 99 м; ширина по ватерлинии B = 15,7 м; осадка T = 5,1 м; водоизмещение D = 4440 м³. Соотношение главных элементов: В: Т = 3,08; L: B = 6,3; d = 0,56; .

Определяем расчетные коэффициенты:

Расчетная формула (2.10) с учетом соотношения (2.12) и значений расчетных коэффициентов принимает вид

.

Вычисления мощности произведены в таблице 2.3.

Таблица 2.3 – Расчет буксировочной мощности судна

Скорость судна, узлы	Относительная скорость u1= u0,0945	C 1 (с диаграммы рисунка 2.5)		Буксировочная мощность, л.с.
	0,945	85,5
	1,32	75,0
	1,70	65,5

2.3.3 Способ Хеншке [6]

Для расчета буксировочной мощности мелких судов и водоизмещающих мореходных катеров длиной от 6 до 35 м могут быть использованы графики Хеншке, построенные на основании анализа результатов модельных испытаний и сопоставления их с данными натурных судов. Графики представляют серию диаграмм, показанных на рисунке 2.6.

Каждая диаграмма позволяет определить буксировочную мощность гладкого корпуса судна данной длины по ватерлинии в функции от скорости в километрах в час или числа фруда и отношения .

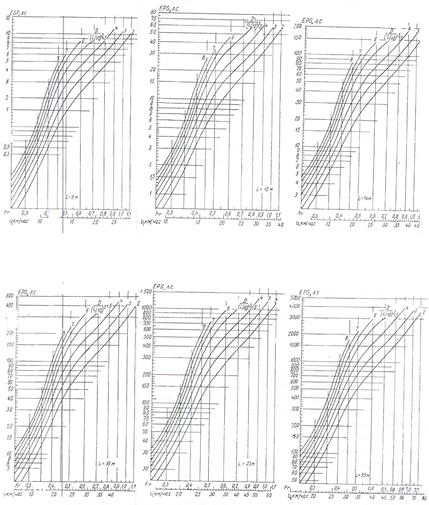

Рис. 2.6. Диаграммы Хеншке

Значения буксировочной мощности для судов с промежуточными значениями длины определяются линейной интерполяцией. При построении графиков сопротивление трения рассчитывалось по формуле Фруда. Сопротивление выступающих частей и воздушного сопротивления должно учитываться в каждом случае дополнительно. В соответствии с указаниями автора надбавка буксировочной мощности на сопротивление выступающих частей составляет:

одновинтовые с винтом на штевне, % – 3¸6;

одновинтовые с винтом на кронштейне, % – 6¸8;

двухвинтовые с кронштейнами, % – 8¸12.
