Оборудование для отделки изделий

Обработка мучных кондитерских изделий и полуфабрикатов после выпечки включает в себя следующие операции: охлаждение, намазку, промочку, отделку, глазировку, подготовку к упаковке и т.п.
Эти операции, особенно художественная отделка верхней поверхности тортов, являются весьма трудоемкими.

Автомат для художественной отделки тортов (рис. 197, а) состоит из станины 16, цепного конвейера 12 с гонками 11, двух подъемно-опускных столиков 5 и 10, одной подвижной 7 и двух неподвижных 4 и 6 насадок, соединенных шарнирными трубопроводами с бункерами 3 для крема. Внутри бункеров установлены вертикальные шнеки 2, приводимые в вращение от электродвигателя 1, создающие подпор в кремовой массе, а днища бункеров соединяются с винто­выми нагнетателями.

Насадка 6 предназначена для нанесения на торт круговой бордюр­ной линии, вписанной в стороны квадрата торта. Насадка 7 закрепле­на на рычаге 8, приводится в движение по заданной программе от реечно-рычажного механизма 9 и наносит на поверхность торта слож­ный орнаментальный рисунок. Крем наносится на поверхность торта, уложенного предварительно в нижнюю часть упаковочной коробки и установленного на вращающийся подъемный столик 10. На столике 5 из насадки 4 в середину торта отсаживается объемный элемент рисунка (например, розочка).

После отделки торт поступает на конвейер 13, где он закрывается крышкой. Изменение рисунка орнамента производится при помощи штурвалов 15. Управление автоматом осуществляется с пульта 14.

Рис. 197. Автомат для художественной отделки торотов:

а – общий вид; б –технологическая схема отделки.

На рисунке 197, б. показана технологическая схема отделки торта. Позиция I соответствует нанесению окружности - бордюра, пози­ция II - нанесению орнаментального рисунка, позиция III - отса­живание объемного элемента.

Комплекс технологических операций отделки выполняют в агрега­те, предназначенном для продольного резания выпеченной бисквит­ной заготовки, внутренней и наружной пропитки ароматизирован­ным сиропом, наполнения фруктовой или другой начинкой и нанесе­ния на поверхность бисквита двух-трех слоев помадной глазури.

Темперирующие машины бывают с горизонтальной и вертикальной камерами, которые имеют две, три или четыре зоны охлаждения.

Перемещаясь по зонам, глазурь охлаждается до 30 °С при непре­рывном перемешивании. Это обеспечивает переход какао-масла из неустойчивых форм в стабильную и предотвращает жировое «поседе­ние» глазури.

Принцип действия и устройство трех- и четырехзонных машин одинаков, но отличается системой охлаждения. Процесс темпериро­вания глазури в этих машинах происходит непрерывно, в очень тон­ком слое и при интенсивном перемешивании. Каждая частица массы, прежде чем выйдет из камеры темперирования, проходит большой путь и приобретает требуемую по условиям процесса температуру. Благодаря специальным устройствам (контактным термометрам и электромагнитным клапанам, регулирующим поступление охлажда­ющей воды в каждую зону) в темперирующих машинах автомати­чески поддерживается заданная температура.

Производительность машин можно изменять в широких пределах с помощью бесступенчатого вариатора скорости. Перемешивающий орган (шнек) создает давление, обеспечивающее перемещение оттемперированной массы по трубопроводу на расстояние до 25 м.

Глазировочный агрегат (рис. 198) состоит из приемного конвейера 1, глазировочной машины 2 и охлаждающей камеры 3 с конвейером 4 внутри. Изделия укладываются на ленточный конвейер 1 сориентированными продольными рядами. Конвейер 1 передает их на сетчатый конвейер глазировочной машины 2, где они
покрываются слоем глазури. Покрытые глазурью изделия переходят на ленточный конвейер охлаждающей камеры 3, где глазурь охлаждается, кристаллизуется и затвердевает. Готовые глазированные изделия с конвейера 4 поступают на упаковывание.

Глазировочные агрегаты различаются по ширине рабочего полотна (ленты). На предприятиях средней мощности используются машины шириной ленты 420 и 620 мм, на крупных предприятиях - шириной 800 и 1000 мм.

Приемный конвейер служит для передачи ориентированных в продольные ряды изделий к глазировочной машине, а также для раскладки изделий вручную. Между отдельными изделиями должен быть промежуток в каждом продольном ряду, необходимый для глазирования всей поверхности.

Рис. 198. Схема глазировочного агрегата

Глазировочная машина (рис. 199) состоит из сетчатого конвейера 2, воронки для глазури 1, вентилятора высокого давления 3, сборника для неиспользованной глазури 5, темперирующей установки, приемного сборника 4 для вновь подаваемой глазури, перекачивающих устройств и электропривода.

Через машину проходит сетчатый металлический конвейер 2, на который изделия 18 поступают с приемного конвейера. Сетчатый конвейер движется с большей скоростью, что приводит к увеличению расстояния между изделиями. Раздвинутые изделия правильными рядами поступают под воронку 1, из продольной щели которой непрерывным потоком стекает шоколадная масса или жировая глазурь, образуя сплошную завесу. Ширина щели и поток массы регулируются заслонкой. Изделие, проходя через завесу, покрывается глазурью сверху и с боков, кроме нижней части, соприкасающейся с сеткой. Для покрытия донышка под сетчатым конвейером устанавливается дру­гой сетчатый конвейер, движущийся с меньшей скоростью, или несколько валиков, или поддон.

Рис. 199. Глазировочная машина

Залитые глазурью изделия попадают под струю воздуха, подавае­мого вентилятором 3. Воздух сдувает излишнюю часть глазури, со­здавая на поверхности изделия волнистую поверхность, которая, благодаря быстрому охлаждению, закрепляется на изделии. Измене­нием скорости подачи воздуха регулируют толщину слоя глазури до нормы. Образующиеся на изделии наплывы в нижней части снима­ются быстро-вращающимся валиком, который устанавливается в конце сетчатого конвейера. Этот же валик, заглаживая глазурь на донышке изделия, закрывает следы соприкосновения корпуса с сеткой кон­вейера. Далее глазированные изделия поступают на клеенчатый кон­вейер охлаждаемой камеры агрегата.

Глазировочная машина снабжена системой приема, темперирова­ния и подачи оттемперированной массы для покрытия изделий. Сис­тема циркуляционного темперирования глазури с двойным потоком работает следующим образом. Нетемперированная глазурь температу­рой 38-49 °С автоматически подается из цеховых емкостей в прием­ный сборник 4. Из сборника масса переливается по трубе 14 в подо­греваемый шнек 13. Количество поступающей нетемперированной глазури в 3-8 раз больше ее количества, необходимого для глазиро­вания изделий. Подогретая глазурь из шнека подается в смеситель­ную камеру 15, куда по трубе 16 из промежуточного сборника 5 поступает некоторое количество оттемперированной глазури, не ис­пользованной при глазировании. Смешанная масса темперируется еще раз в камере 7, в конец которой по трубопроводу 6 из сборника 5 еще добавляется порция оттемперированной глазури. В результате на­грева массы до 40 °С кристаллы какао-масла, которые могли быть в глазури, расплавляются. Затем масса охлаждается в цилиндре 9 до температуры 28-29 °С и насосом 10 по трубе 11 уже готовая оттемпе- рированная масса перекачивается в воронку 7.

Избыток глазури, проходя сквозь сетчатый конвейер, возвращается в промежуточ-ный сборник 5, количество массы в котором контро­лируется с помощью регулятора уровня 17. Излишки массы из сбор­ника 5 поступают в приемный сборник 4. В воронке поддерживается постоянная температура. Температура массы контролируется термо­метрами 8 и 12 и регулируется соединенными с ними датчиками.

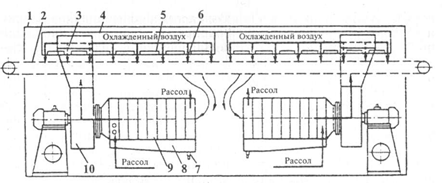

Охлаждающая камера с конвективно-радиационным теплообменом (рис. 200) представляет собой стальной каркас 1, внутри которого проходит конвейер 2 и установлены две автономные системы охлаж­дения и транспортирования воздуха. Система охлаждения состоит из воздухоохладителя 9, вентилятора 10, воздуховода 3 и распредели­тельного короба 4.

Рис. 200. Охлаждающая камера

Глазированные изделия поступают на конвейер и перемещаются под распределительным коробом, через щели 6 которого поступает холодный воздух. Он отбирает теплоту от изделий и направляется на повторное охлаждение. Кроме того, поверхности 5 окрашены черной краской, что приводит к поглощению ими теплоты, излучаемой из­делиями. От нагретых поверхностей теплота отбирается воздухом.

Образующаяся при оттаивании (снятии снежной «шубы») возду­хоохладителя влага собирается в наклонный поддон 8 и отводится через патрубок 7 в канализацию.

Охлаждающая камера по длине обычно разделяется на регулируемые зоны. При этом температура воздуха на входе изделий должна состав­лять 17-18 °С, в середине она понижается до 12-14 °С, а на выходе вновь поднимается до 16 °С для того, чтобы избежать конденсации влаги на холодной поверхности изделий. Конденсация влаги на изде­лиях может привести к «поседению» глазури. Продолжительность ох­лаждения для шоколадной массы составляет 3-4 мин, для молочно- шоколадной - 5-7 мин.

Охлаждающие камеры выпускаются длиной12-60 м и более и состоят из отдельных секций. Скорость ленты конвейера охлаждающей камеры регулируется бесступенчато, что позволяет синхронизировать ее скорость со скоростью сетчатого конвейера глазировочной маши­ны, а также изменять время охлаждения. Управление осуществляется с пульта глазировочной машины. Промежуточные валы приводной стан­ции конвейера снабжаются зачищающими скребками, обогреваемыми электричеством. Для обеспечения прямого (без отклонений ленты) движения конвейер снабжается специальными пневматическими и фотоэлектрическими устройствами.

При правильной эксплуатации глазировочных агрегатов в соответ­ствии с оптимальными параметрами, готовые изделия должны иметь блестящую поверхность глазури и хорошую стойкость при хранении.

Тиражный аппарат периодического действия для глазирования пряников ТКЛА (рис. 201) состоит из котла 1, станины 6 и привода. Котел 1 представляет собой цилиндр со сферическими днищами; внутренняя полость цилиндра луженая. На цилиндрической части котла расположено загрузочное отверстие с откидной
крышкой 2. С помощью бобышки 3, приваренной к днищу, котел закреплен на горизонтально расположенном валу 8. Привод котла состоит из электродвигателя 7, редуктора 5 и цепной передачи 4. Привод и котел установлены на станине 6.

Пряники и глазурь загружают в котел, крышку плотно закрывают и закрепляют при помощи винтовых запоров. По окончании глазирования электродвигатель выключают, котел устанавливают крышкой вниз, крышку открывают, и готовые изделия выгружают в подставленную тару. Вместимость котла 75 л, частота вращения 28 об/мин.

Рис. 201. Тиражный аппарат периодического действия

Тиражный аппарат непрерывного действия (рис. 202) для глазирования пряников состоит из горизонтального барабана 1, станины 5 и привода. Барабан 1 снабжен двумя бандажами 2, которыми опирается на четыре ролика 4. Одна пара роликов приводится в движение от электродвигателя 9, редуктора 7, соединенного с электродвигателем муфтой 8, и цепной передачи 6.

От роликов 4 вращение передается барабану 1, в который непрерывно подаются пряники и сахарный сироп. Внутри барабана закреплена ленточная спираль 3. При вращении барабана пряники пересыпаются и, продвигаясь вдоль барабана при помощи ленточной спирали, выгружаются из него. Для закрепления сахарной глазури на
поверхности пряников используют сушилку, представляющую собой металлическую камеру с изолированными ограждениями, обогреваемую трубчатыми электронагревателями, расположенными над и под конвейером. Для удаления излишней влаги в перекрытии камеры предусмотрены патрубки, соединенные трубопроводами с заводской вентиляцией. Внутри камеры поддерживается температура в пределах 60-75 °С. Продолжительность подсушки пряников от 10 до
15 мин. Кассеты для подсушки пряников представляют собой деревянные рамы размером 1000 х 600 х 60 мм, обтянутые с одной стороны металлическими сетками с ячейками 2x2 см.

Рис. 202. Тиражный аппарат непрерывного действия
