Перегородки

Перегородки в жилых домах с несущим остовом в виде сборных каркасно-этажерочных систем могут устраиваться как крупнопанельными, так и из штучных мелкоразмерных элементов, а при сборно-монолитном или монолитном вариантах каркаса – только из штучных мелкоразмерных элементов (в связи с технологией устройства этих каркасов, т.е. в связи с необходимостью установки на перекрытие предыдущего этажа опорного и опалубочно-потолочного оборудования для устройства перекрытия следующего по высоте этажа).

При этом межкомнатные и межквартирные перегородки могут устраиваться из тех же штучных мелкоразмерных элементов, что и в бескаркасных домах, но чаще всего их устраивают из газосиликатных или ячеистобетонных плит или каркасными гипсокартонными, а перегородки, отделяющие влажные помещения, в том числе и санитарно-технические узлы, выполняют из влагостойких материалов, например, из красного кирпича. На рис. 27.11.1–27.11.8 показаны варианты конструктивных решений перегородок из штучных мелкоразмерных элементов и узлы их опирания на перекрытия и примыкания к стенам и потолкам.

Рис. 27.11.1. Вариант узла примыкания и крепления (поперечный разрез) двухслойной комбинированной (из ячеистобетонного и кирпичного слоёв) перегородки к верхнему перекрытию:1 – конопатка;2 – дюбель; 3 – проклейка тканью; 4 – удерживающая скоба; 5 – арматурные каркасы; 6 – деревянный антисептированный брус сечением 40х40мм по длине перегородки; 7 – штукатурка

Рис. 27.11.2. Вариант узла примыкания и крепления (план) двухслойной комбинированной перегородки (из ячеистобетонного и кирпичного слоёв) к стене:1 – конопатка; 2 – дюбель; 3 – проклейка тканью; 4 – удерживающая скоба; 5 – арматурные каркасы; 6 – деревянный антисептированный брус сечением 40х100мм по высоте перегородки; 7 – штукатурка

Рис 27.11.3. Вариант узла примыкания и крепления двойных перегородок к верхнему (потолочному) перекрытию:1 – перекрытие; 2 – удерживающая скоба; 3 – дюбель; 4 – перегородка; 5 – арматурный каркас

Рис. 27.11.4.Вариант узла примыкания и крепления двойных перегородок к вертикальной стене (к рис 27.11.2):1 – стена; 2 – перегородка; 3 – дюбель; 4,5,6 – арматурные каркасы на уровне удерживающей скобы; 7 – удерживающая скоба

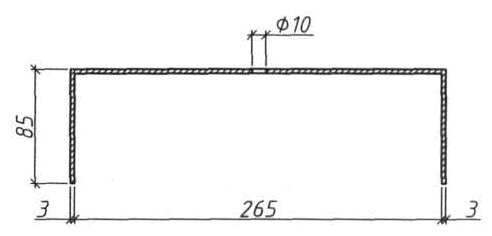

Рис. 27.11.5. Вариант конструкции удерживающей скобы, длина которой устанавливается в зависимости от толщины перегородки (на рисунке длина скобы равна 265 мм, к рис. 27.11.1, 27.11.2 и 27.11.4)

Рис. 27.11.6. Вариант узла опирания и примыкания к плите перекрытия двухслойной перегородки из ячеистобетонных блоков. Между плитой перекрытия и верхом перегородки податливая упругая прокладка толщиной 10 мм

Рис. 27.11.7. Варианты узлов примыкания и крепления раздельными удерживающими скобами двухслойных кирпичных и комбинированных перегородок к плитам перекрытий и их опирания на перекрытия:1 – плиты перекрытий; 2 – проклейка тканью; 3 – удержи-вающие скобы; 4 – конопатка; 5 – арматурные каркасы; 6 – штукатурка; 7 – кирпич; 8 – плинтус; 9 – цементно-песчаный раствор.Зазор между плитой перекрытия (скобой) и перегородкой уплотняется конопаткой

Рис. 27.11.8. Варианты узлов примыкания и крепления раздельными удерживающими скобами двухслойных перегородок к стенам (в плане):1 – удерживающие скобы; 2 – штука-турка;3 – гвозди кадмированные; 4 – проклейка тканью; 5 – арматурные каркасы. Зазоры между стенами и перегородками уплотняются конопаткой
