Установка и закрепление оконных блоков

Деревянные оконные блоки со спаренным переплетом

Оконный блок (рис. 3.44) со стянутыми вместе створками на­ружных и внутренних переплетов на оконной коробке называют спаренным. Створки переплетов между собой соединены стяжными винтами, их разъединяют лишь при протирке стекол и ремонте. В окнах, открывающихся внутрь, внутренний переплет навешива­ют на коробку, а наружный — на внутренний. Расстояние между стеклами 47 мм. Для предотвращения воздухопроницаемости при-

/

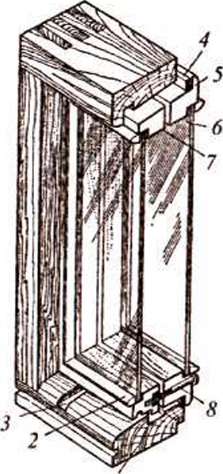

Рис. 3.44. Оконный блок со спаренным переплетом: 1 — оконная коробка; 2 — штапики для крепления стекол; 3 — прорезь для отвода конденсата; 4 — утепляющая прокладка; 5 — наплав; 6 — внутренний переплет; 7 — наружный переплет; 8 — стяжной винт

I моров спаренные переплеты имеют наплав и прокладку по пери­метру створок из пористой резины. Проветривание обеспечивают форточки или фрамуги.

Конденсат, образующийся между оконными переплетами, соби­рается желобом нижней обвязки коробки и через прорезь выводится наружу.

Оконные блоки со спаренным переплетом экономичны по рас­ходу древесины, но у них теплопотери больше, чем у блоков с раз­дельным переплетом.

Оконные блоки, установленные в проемах каменных стен, защи­щают от гниения, покрывая коробку антисептиком и по периметру обкладывая слоем толя или рубероида (рис. 3.45). Откосы оштука­туривают снаружи и внутри. Коробки в стенах укрепляют ершами в швах кладки или гвоздями, которые забивают в специально устанав­ливаемые деревянные пробки. Зазор между коробкой и стеной проконопачивают паклей, смоченной в глиняном или гипсовом растворе. Покрывают оцинкованной сталью наружный водослив; устанавливают подоконную доску с небольшим наклоном вовнутрь помещения на слой гипсового раствора.

Оконные приборы предназначены для навески створок, ихоткры- иания, закрывания, а также для фиксации в заданном положении. Изготовляют оконные приборы из металла, пластмассы.

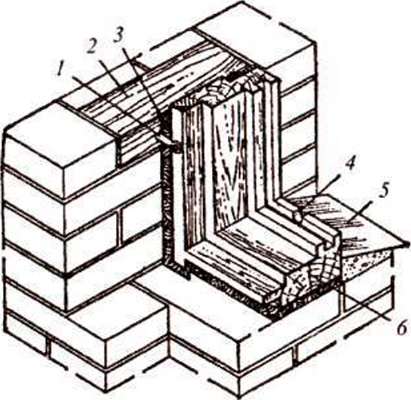

Рис. 3.45. Крепление оконных блоков в проемах каменных стен (переплеты и подоконная доска не показаны}: 1 — ерш-костыль; 2 — антисептированный вкладыш; 3 — пакля; 4 — прорезь для отвода конденсата; 5 — наружный водослив из оцинкованной стали; 6 — оконная коробка
