Эксплуатируемые крыши

а б

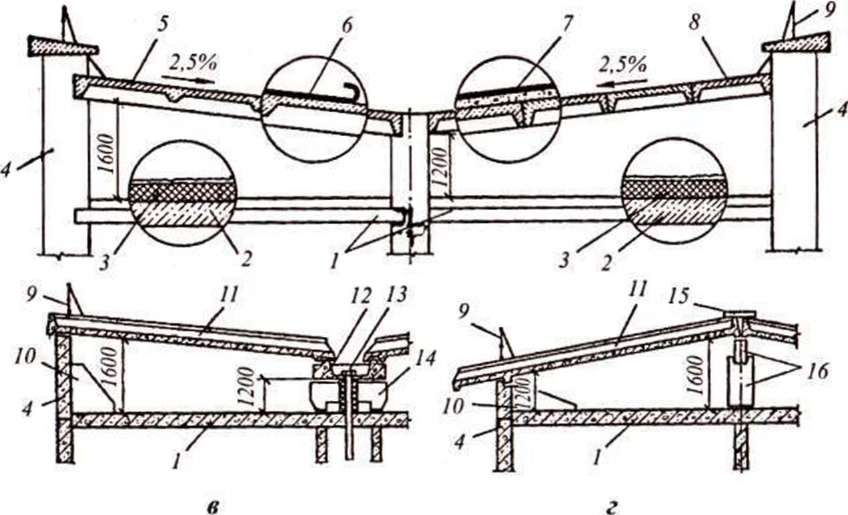

Рис. 3.54. Конструктивные схемы железобетонных крыш с холодным чердаком: а — с рулонной кровлей; б — с мастичной кровлей; в — с безрулонной кровлей (с внутренним водоотводом); г — то же с наружным водоотводом; 1 — утепленное чердачное перекрытие; 2 — железобетонная плита; 3 — утеплитель; 4 — стены чердака; 5 — кровельные ребристые плиты, опертые на поперечные стены здания; 6 — четырехслойный рулонный ковер; 7 — мастичная кровля по выравнивающей стяжке; 8 — ребристые плиты, опертые на поперечные стены здания; 9 — ограждение; 10 — треугольный анкерный элемент; 11 — кровельная ребристая плита; 12 — водосборный лоток; 13 — водоприемная воронка; 14 — элемент, поддерживающий лоток; 15 — железобетонный нащельник; 16 — опорная балка со столбиком

а

Эксплуатируемые крыши устраивают над теплыми и холодны­ми чердачными крышами, над техническими этажами, реже и над совмещенными крышами. Последний вариант применяют в здани- б

J 4 5 6 7

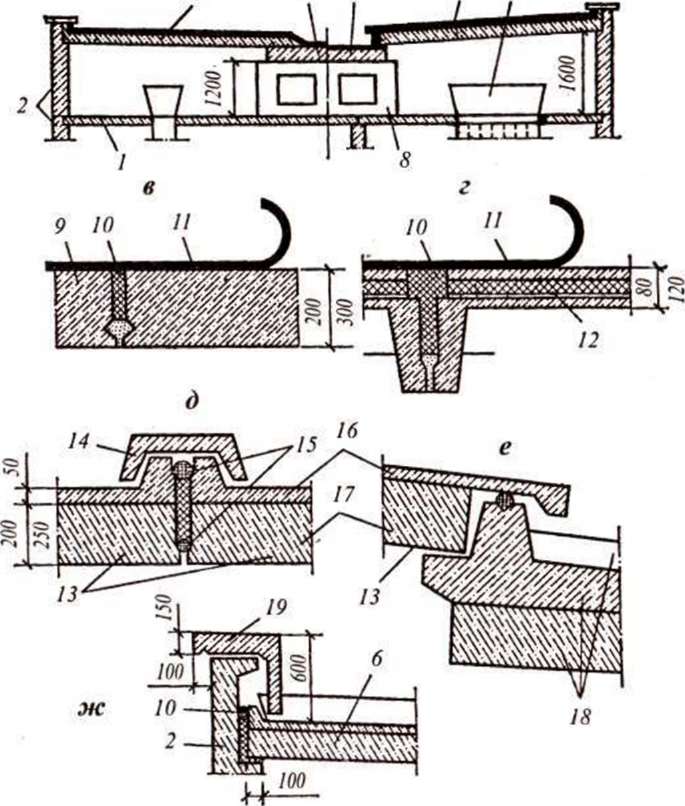

Рис. 3.55. Железобетонные крыши с теплым чердаком: а — с рулонной кровлей по плоским плитам; б — с безрулонными покрытиями из ребристых двухслойных плит; в — укладка кровли по керамзитобетонным плоским плитам; г — то же по трехслойным ребристым плитам; д — стык плит безрулонной кровли; е — опирание плиты безрулонной кровли на водосборный лоток; ж — то же на наружную стену; 1 — чердачное перекрытие (неутепленное); 2 — утепленные наружные стены; 3 — утепленное покрытие с рулонной кровлей; 4 — водосборный лоток с рулонной кровлей; 5 — то же безрулонной кровли; 6 — безрулонное утепленное покрытие; 7 — оголовок вентиляционной шахты; 8 — опорная панель; 9 — керамзитобетонная плита; 10 — стык с теплоизолирующим вкладышем; 11 — кровля из наплавляемого материала; 12 — трехслойная панель; 13 — двухслойная кровельная плита; 14 — бетонный нащельник; 15 — стык, заполненный утепленными герметизирующими материалами; 16 — слой плотного бетона; 17 — керамзитобетон; 18 — двухслойный водосборный лоток; 19 — бетонный Г-образный элемент

ях с террасными уступами. Пол крыш-террас проектируют плоским или с уклоном не более 1,5%, а поверхность кровли под ним — с уклоном не менее 3%. Для кровли принимают наиболее долговеч­ные материалы. На поверхность кровельного ковра наносят слой горячей мастики, антисептированной гербицидами. Они защищают ковер от прорастания корней растений от семян и спор, заносимых на крышу ветром. Пол крыши-террасы выполняют из каменных или бетонных плит. Плиты пола свободно укладывают по выравнива­ющему и дренирующему слою гравия, устроенному поверх кровли. Иногда во избежание увеличения нагрузки на покрытие пол крыши- террасы устраивают без дренирующего слоя. В этих случаях плиты пола укладывают на специальные бетонные подкладки, установлен­ные на крыше по маякам.

Расширяется применение нового типа эксплуатируемой кры­ши — «зеленой крыши», с верхним грунтовым слоем, покрытием дерном или мелким кустарником. Конструкция «зеленой крыши» многослойна, трудоемка и массивна, однако становится все более популярной в связи с ее экологическими и теплоэкономическими преимуществами. В число слоев такой крыши входят (сверху вниз): дерн, грунтовый слой, слой фильтрующей ткани, гравийный дренажный слой, нанесенный на мастичный или двойной пленоч­ный, пропитанный гербицидами, слой скольжения, рулонный гид­роизоляционный ковер, выравнивающая стяжка, утеплитель, паро- изоляционный слой, несущая конструкция перекрытия.
