Тема 3.9. Лестницы

Лестницы гражданских зданий классифицируют: по назначению: основные для повседневного сообщения между эта­жами; вспомогательные для связи с подвалом или чердаком; слу­жебные для обслуживания персонала столовых, магазинов и других общественных зданий; аварийные для эвакуации из зданий; пожарные, обеспечивающие выход на крышу; входные для входа в здание или отдельное помещение; по числу маршей: одномаршевые, двухмаршевые (рис. 3.56), трехмаршевые; по условиям пожарной безопасности: не защищенные от огня и дыма, защищенные от огня и дыма, т.е. размещенные в лестничных клетках; незадымляемые, т.е. связанные с помещениями многоэтажных зданий через балкон или лоджию.

Лестница состоит из маршей и площадок. Лестничные площад­ки, расположенные в уровне пола этажа, называются этажными, а промежуточные по высоте этажа — междуэтажными. Лестничные марши имеют определенные названия: цокольный, междуэтажный, подвальный, чердачный. Марш представляет собой конструкцию, состоящую из ступеней, поддерживающих их косоуров (распо­лагаемых под ступенями) или тетив (примыкаемых к ступеням сбоку). У ступеней вертикальную грань называют подступенком, а горизон­тальную — проступью. Все ступени лестничного марша должны иметь одинаковую форму, кроме верхней и нижней, примыкающих к лестничной площадке, называемых фризовыми.

Размещение лестниц в плане здания, их число и размер зависят от назначения, габаритов и компоновки здания с учетом обеспече­ния удобной эвакуации людей. Так, в гражданских зданиях должно быть не менее двух лестниц, а в жилых зданиях с числом этажей I0 и более — обеспечен выход из каждой квартиры на две лестницы не­посредственно или через соединительный переход.

Рис. 3.56. Двухмаршевая лестница (разрез и поэтажные планы): 1 — цокольный марш; 2 — этажные площадки;

3 — ограждение; 4 — лестничный марш; 5 — междуэтажная площадка; 6 — входной козырек; 7 — входная площадка

В соответствии с назначением лестницы должны удовлетворять требованиям прочности, долговечности, создания необходимых удобств и безопасности при движении людей, пожарной безопас­ности.

Уклон марша принимается по СНиП (в зависимости от назна­чения, этажности здания) для основных лестниц 1:2—I: 1,75, для вспомогательных 1: 1,25. Все ступени в марше должны иметь оди­наковые, удобные для ходьбы размеры, число ступеней в марше на­значается не более 18, но не менее 3. Ширина проступи должна быть 300 мм, но не менее 250 мм. Высоту подступенка назначают 150 мм, но не более 180 мм. Высота проходов под площадками и маршами должна быть не менее 2 м. Ширина лестничного марша, определя­емая пропускной способностью лестницы, устанавливается расчета­
ми, ноне менее 900 мм в двухэтажных домах, 1050 мм в домах с чис­лом этажей 3 и более. Лестничные клетки должны иметь естествен­ное освещение. Между маршем должен быть обеспечен зазор 100 мм (в плане) для пропуска пожарных шлангов. Ширина площадок должна быть не менее ширины марша, причем ширина лестничных площадок основных лестниц — не менее 1200 мм. Лестничные клет­ки должны иметь выходы на чердак или плоскую крышу, для чего служат марши, являющиеся продолжением основных лестниц.

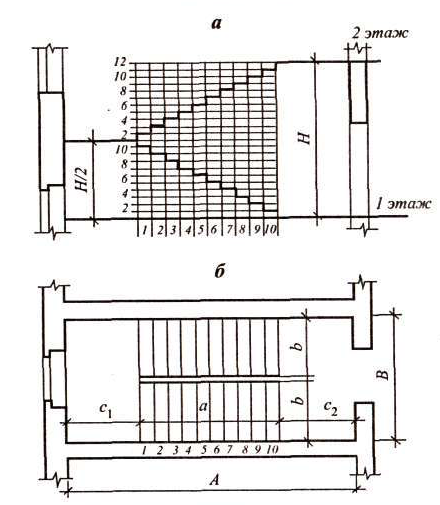

Чтобы определить размеры лестницы и лестничной клетки, надо знать высоту этажа, ширину марша и размер ступеней (рис. 3.57).

Пример. Определить размеры дву'хмаршевой лестницы жилого дома, если высота этажа 3,3 м. ширина марша 1,05 м, уклон лестницы I: 2.

Принимаем ступень размерами 150 х 300 мм.

Ширина лестничной клетки

В= 2L + 100 = 2 х 1050 + 100 = 2200 мм

(100 мм — просвет между маршами).

Высота одного марша

Я/2 = 3300/2 = 1650 мм.

Число подступенков в одном марше

п= 1650: 150= 11.

2 этаж

-LT ч-

•ИФ

/ этаж

2 3 4 5 6 7 Н 9 10
