Конструкции железобетонных лестниц

J4

U

<ч

1 2 3 4 5 6 7 Я 9 /О

Рис. 3.57. Схема разбивки лестницы: а — в разрезе; б — в плане

Число проступей в одном марше будет на единицу меньше числа под­ступенков, так как верхняя проступь располагается на лестничной пло­щадке:

п-I = 11 - 1 = 10.

Длина горизонтальной проекции марша, называемая его заложением, равна

а — 300 х (я - I) = 3000 мм.

Принимаем ширину междуэтажной площадки С, = 1300 мм. этажной — С₂ = 1300 мм; получим, что полная длина лестничной клетки составит

А = а + С, + С, = 3000 + 1300 + 1300 = 5600 мм.

Если выход из лестничной клетки наружу расположен под пер­вой междуэтажной площадкой, то, чтобы обеспечить под ней сво­бодный проход высотой не менее 2 м, уровень пола первого этажа делают выше пола входной площадки на несколько ступеней с уст­ройством цокольного марша.

Графическое построение лестницы выполняют следующим об­разом. Высоту этажа делят на части, равные числу подступенков в этаже, через полученные точки проводят горизонтальные прямые. Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной и через полученные точки проводят вертикаль­ные прямые. По полученной сетке вычерчивают профиль лестницы.

По способу устройства лестницы могут быть сборными и моно­литными. Сборные выполняют из мелко- и крупноразмерных эле­ментов (рис. 3.58).

Лестницы из мелкоразмерных элементов состоят из отдельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводятся концы косоуров.

Связь между элементами лестниц достигается, как правило, сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе. На площадочные балки опирают сборные же­лезобетонные площадочные плиты.

Лестницы из крупноразмерных элементов состоят из площадок и маршей заводского изготовления (рис. 3.59) или маршей с полупло- шадками. Сборные элементы устанавливают на место кранами и крепят с помощью сварки закладных деталей. Лестничные площад­ки своими концами обычно опирают на боковые стены лестничной

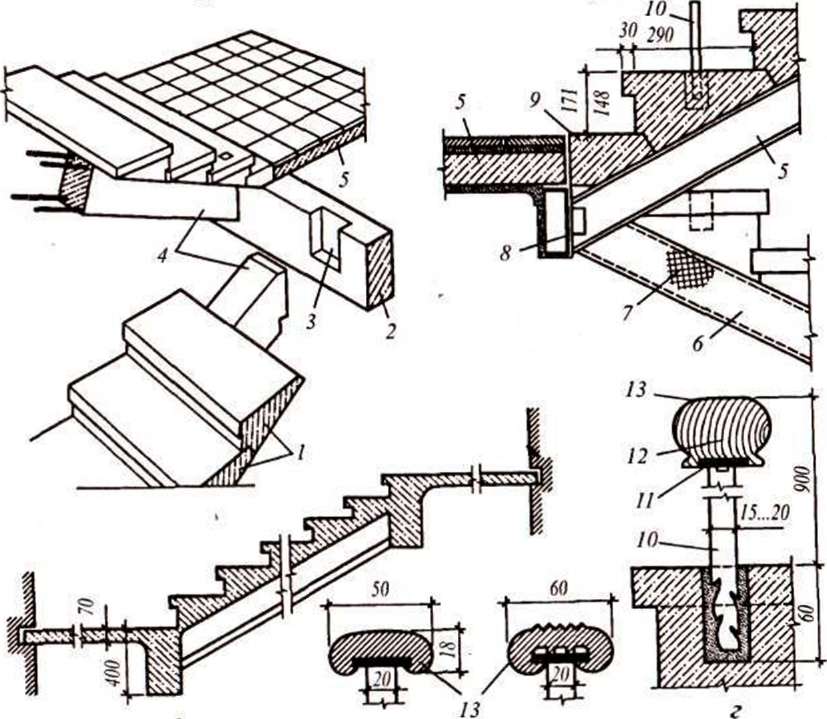

Рис. 3.58. Конструкции лестниц: а — сборная из железобетонных мелкоразмерных элементов; б — по стальным косоурам; в — монолитная железобетонная; г — заделка стоек и крепление деревянного поручня; д,е— крепление пластмассовых поручней; 1 — ступени; 2 — площадочная балка; 3 — гнездо для конца косоура; 4 — косоур сборный железобетонный; 5 — плита лестничной площадки; 6 — стальной косоур; 7 — штукатурка по стальной сетке; 8 — стальная площадочная балка; 9 — фризовая ступень; 10 — ртойка перил; 11 — стальная полоса; 12 — шурупы; 13 — поручень

клетки, а в крупнопанельных зданиях — на специальные металли­ческие элементы (столики), привариваемые к закладным деталям в стеновых панелях лестничной клетки.

Ограждение лестниц чаще всего состоит из стальной решетки, выполненной на сварке или клепке, с деревянным или пластмассо­вым поручнем, высотой 0,9-0,95 м. Стойки решеток крепят в гнез­дах ступеней или приваривают к закладной детали в торце ступени. В гнезде стойку расклинивают мелким щебнем и заливают высоко­прочным цементным раствором.

Рис. 3.59. Лестница из крупносборных элементов: 1 — лестничные площадки; 2 — лестничные марши; 3 — фрагмент ограждения
