Совмещенная крыша
Кровли Различают следующие виды кровель: листовые (из кровельной стали, асбестоцемента); плиточные (из черепицы, кровельной лрани); рулонные (изрубемаста, бикроста, изола и т.д.); мастичные; безрулонные из железобетонных плит, покрытых слоем гидроизоляционной мастики (6—8 мм) (рис. 3.52).

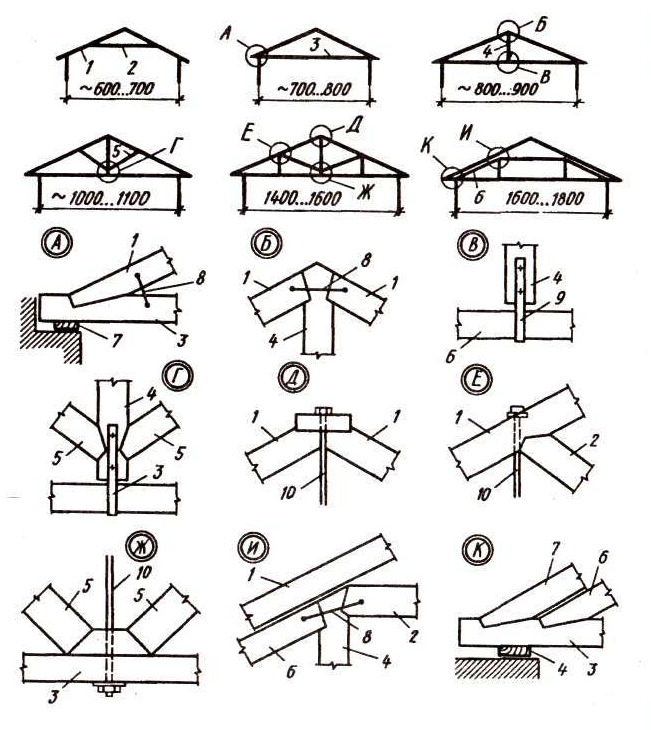

Кровли должны быть водонепроницаемы, долговечны, огнестойки, экономичны при устройстве и эксплуатации. Стальные кровли устраивают из листовой оцинкованной или неоцинкованной стали. Они легкие, имеют сравнительно небольшой уклон (18-24%), но дороги в эксплуатации. Основанием под кровлю служит обрешетка из брусков 50 х 50 мм или досок, прибиваемых к стропилам на расстоянии 225 мм друг от друга. Кровельные листы соединяют в картины из 2-3 листов. Соединение листов и

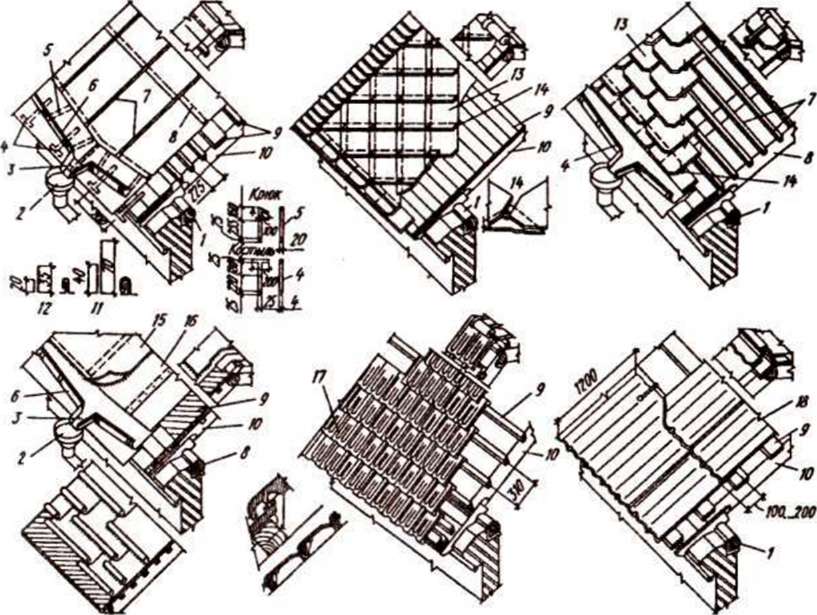

г д е Рис. 3.52. Кровли скатных крыш: а — из кровельной стали; б, в — из плоской асбестоцементной плитки; г — рулонная; д — черепичная; е — из волнистых асбестоцементных листов; 1 — мауэрлат; 2 — водосточная воронка; 3 — желоб; 4 — костыли; 5 — крюк; 6 — настенные желоба; 7 — стоячий фальц; 8 — лежачий фальц; 9 — обрешетка; 10 — стропильные ноги; 11 — двойной стоячий фальц; 12 — одинарный стоячий фальц; 13 — асбестоцементные листы; 14 — крепежная деталь; 15 — рубероид; 16 — пергамин; 17 — черепица; 18 — листы асбестоцемента картин производят фальцами. По горизонтальным сторонам листы и картины соединяют лежачим горизонтальным фальцем. Для соединения картин с соседними длинные стороны листов отгибают, а затем соединяют одинарным или двойным фальцем, образующим вертикальный гребень, параллельный направлению стока воды. К обрешетке картины крепят с помощью кляммер — полосок из кровельной стали, прибиваемых к обрешетке.
Кровли из волнистых асбестоцементных листов — долговечны и просты в устройстве. Листы выпускаются размером 1,2 х 0,68 м, тол- шиной 5,5 мм. Их укладывают при уклонах ската 18—30° по разреженной обрешетке из брусков сечением 50 х 50 мм, прибиваемых через 370 мм с тем, чтобы горизонтальные стыки листов располагались на середине обрешетины. Укладку ведут горизонтальными рядами (от карниза к коньку) с напуском до 120—140 мм. Смежные листы в горизонтальных рядах стыкуют внахлестку с напуском на одну волну. Закрепляют уложенные листы гвоздями или шурупами с установкой под головку шайбы упругих прокладок из рубероида и стальных оцинкованных шайб. Конек и ребра крыши покрываются фигурными листами — шаблонами, а ендовы — оцинкованной кровельной сталью. Кровлю из рулонных материалов устраивают по дощатому или бетонному основанию. Дощатое основание делают двухслойным в виде сплошного защитного настила толщиной 19-25 мм из узких досок (50—70 мм) влажностью не более 20% и разреженного рабочего настила из досок толщиной 25-35 мм, прибиваемых к стропильным ногам параллельно коньку. Доски защитного слоя под углом 45° прибивают к рабочему настилу, образуя малодеформирусмое основание, на котором устраивают двух- или трехслойный гидроизоляционный ковер. Количество слоев рулонного ковра зависит от уклона кровли и вида гидроизоляционного материала. Чем больше уклон, тем меньше количество слоев. Полотнища гидроизоляционного материала наклеивают на мастике с напуском последующих на предыдущие не менее 100 мм. Полотнища при малых уклонах укладывают параллельно обрезу кровли, при уклонах более 15% — перпендикулярно ему.
Мастичная кровля. На подготовленное основание по слою грунтовки расстилают полотнища стеклохолста перпендикулярно стоку воды с напуском кромок не меньше 100 мм. Холодная битумная мастика, пропитывая полотнища, приклеивает их к основанию. Затем по слою мастики укладывают еще два слоя стеклохолста во взаимно- перпендикулярных направлениях. Защитным слоем мастичных кровель является слой гравия, втопленного в битумную мастику, или окраска алюмокеросиновой суспензией светлого тона, снижающей тепловое воздействие солнечной радиации. Кровля из черепицы долговечна, несгораема, имеет красивый внешний вид. Ее недостаток — большой вес. Область применения этой кровли ограничена допустимым уклоном — не менее 30-45°. Наиболее распространены три вида черепицы: пазовая (ленточная и штампованная), плоская ленточная. Обрешетку выполняют из брусков сечением 50 х 50 мм. Расстояние между брусками зависит от размеров и формы черепицы. Штампованная черепица имеет пазы и гребни по краям, обеспечивающие водонепроницаемость сопряжений, удерживается на обрешетке шипами и дополнительно привязывается через проушину мягкой проволокой к гвоздям, вбиваемым и обрешетины. Конек и ребра скатов покрываются черепицей специального шаблона, а ендовы — оцинкованной сталью. Со стороны чердака швы между черепицами промазывают раствором с добавкой в него волокнистых материалов. При организованном водоотводе с крыш желоба делают подвесными. Для подвески стремянок, необходимых на случай ремонта кровли, в коньке предусматривают специальные крючья. Пазовая ленточная черепица имеет пазы только по краям, которые перекрывают только боковые швы. Плоская ленточная черепица проше по своей конструкции, чем пазовая. С нижней стороны она имеет только один выступ-шип, которым цепляется за бруски обрешетки. При укладке плоской черепицы особое внимание следует обращать на то, чтобы каждый шов между двумя черепицами находился над серединой плоскости нижележащей черепицы. Водоотвод со скатных крыш может быть: наружным неорганизованным (свободным) со стоком воды по всему периметру стен непосредственно с обреза кровли. Его устройство допускается для малоэтажных зданий. Свес карниза должен быть не менее 550 мм; организованным, с отводом воды через желоба и водосточные трубы. Их диаметр определяют из расчета 1 см2 сечения трубы на I м2 кровли на расстоянии 18-20 м друг от друга. Трубы крепят к стене с помощью костылей. Отмет водосточной трубы располагается выше от- мостки на 200 мм. Устройство наружного водоотвода ограничено высотой до 5 этажей.
Слуховые окна предназначены для выхода на крышу, проветривания и освещения чердака. Их выполняют полукруглой, треугольной, прямоугольной формы. Освещение осуществляется через остекленную створку переплета размером не менее 0,6 х 0,8 м. Для проветривания служат деревянные жалюзийные решетки, располагаемые смежно с остекленной створкой слухового окна. Ограждения устраивают на крышах зданий высотой более 10 м и при уклонах более 18° — высотой не менее 0,6 м, что обеспечивает безопасность работ при ремонте кровли и очистке ее от снега. Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых на стальных стойках с подкосами или на кирпичных парапетных столбиках. Стальные стойки и подкосы устанавливают поверх кровли и прибивают глухарями к обрешетке крыши. Под лапки стоек и подкосов для гидроизоляции ставят прокладки из листовой резины или двух слоев мешковины, пропитанной густотертым железным суриком. Совмещенными (рис. 3.53) называют пологие бесчердачные крыши, которые одновременно выполняют функцию верхнего перекрытия и крыши. Различают два основных типа совмещенных крыш: невентили- руемые и вентилируемые. Невентилируемые совмещенные крыши допускаются в районах с расчетной зимней температурой воздуха не ниже -30°. Их конструкция следующая: по железобетон ной плите устраивают пароизоляцию из одного или двух слоев рубероида на битумной мастике (может быть и обмазочная из слоя битума) для защиты вышерасположенного теплоизоляционного слоя от увлажнения водяными парами, проникающими из помещения через плиту. Толщина утеплителя из ячеистых бетонов, пенополистирола, пенополиуретана, стекловаты, шлака, керамзита и других определяется расчетом. По утеплителю устраивают выравнивающую цементную стяжку толщиной 15—20 мм, а при сыпучем утеплителе ее принимают толщиной 25-30 мм и
1 2 3
армируют сеткой из проволоки диаметром 2—3 мм с размером ячеек.4)0 300 мм. По стяжке устраивают кровлю рулонную или мастичную н защитный слой из гравия толщиной 5-10 мм, втоплснного в битумную мастику. Вентилируемые покрытия отличаются от невентилируемых тем, что поверх теплоизоляции устраивают воздушную прослойку (зазор), л вместо стяжки укладывают тонкие железобетонные плиты. Воздушная прослойка содействует удалению излишней влаги из утеп- нителя, сохраняя его теплозащитные свойства. Крыши раздельной конструкции Крыши чердачного типа из сборных железобетонных элементов называют раздельными. Высота чердака т^ких крыш составляет не менее 1,6 м, в пониженных местах (у карниза или под водосборным лотком) — до 1,2 м. По виду чердака и кровли крыши раздельных конструкций могут быть: с холодным чердаком и рулонной или мастичной кровлей (рис. 3.54). Чердачное перекрытие таких крыш — утепленное. Кровельное покрытие — холодное из ребристых или плоских плит, опертых на наружные или внутренние поперечные стены. Кровля устраивается по выравнивающей цементной стяжке. Для вентиляции чердака в стенах предусмотрены продухи; • с холодным чердаком и безрулонной кровлей. Такие крыши устраивают с наружным или внутренним водостоком. Чердачное перекрытие — утепленное. Кровля — из ребристых плит и водосборных лотков, изготовляемых из водонепроницаемого бетона. Их наружная поверхность покрыта в заводских условиях слоем гидроизоляционной мастики; • с теплым чердаком и рулонной или безрулонной кровлей (рис. 3.55). Чердачное перекрытие из сборных железобетонных плит (без утеплителя). Стены чердака такой же конструкции, как и наружные. Кровельное покрытие — утепленное. Чердачное пространство крыши с теплым чердаком представляет собой сборную вентиляционную камеру статического давления, в которую открываются все вентиляционные каналы жилых помещений, воздух из которых удаляется через общую вытяжную шахту. Преимуществами крыши с теплым чердаком являются: повышение надежности кровли за счет упрощения конструкции покрытия; снижение теплопотерь верхнего этажа; доступность для осмотра и ремонта. При рулонной кровле крыши раздельной конструкции выполняют из плоских керамзитобетонных плит или из утепленных (трехслойных) ребристых плит с рулонным ковром; при безрулонной кровле — из ребристых плит и водосборных лотков, у которых ребра и верхний кровельный слой толщиной 50 мм изготовлены из плотного водонепроницаемого бетона, а нижняя часть (теплоизоляция) — из керамзитобетона. Наружная поверхность плит и лотков покрывается гидроизоляционной мастикой.
