Характеристика шнековых прессов

Тип	Е8 -МПШ	ПМ-1200	ПМ-3000	ПШ-150	ПМ-1000
Производительность, т/ч	0,4-0,5	1,2		0,15-0,25
Мощность, кВт		15,75	22-37
Габаритные размеры, мм	3725*1125*1300	3300*1120*1600	5000*1800*1400	1600*620*1300	3300х1800х1200
Масса,кг

Исходя из таблицы 8, нам подойдет шнековый пресс ПМ-3000, т.к. пресса типа ПМ-1500 нам для отжима 4,63 т надо будет закупать 4 штуки, а это большие затраты финансов, а пресс типа ПМ-3000 нам необходимо будет 2 установки.

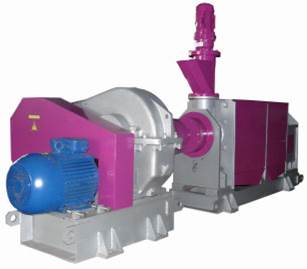

Рис. 9 Пресс шнековый ПМ-3000

Этот пресс предназначен для холодного или горячего прессования маслосодержащих культур и их жмыхов по схемам одного- или двукратного прессования.

Материал, подлежащий прессованию, (семена или мятка после влаготепловой обработки) непрерывно поступает через питательное устройство в приемную часть зеерной камеры, в ней материал захватывается первым витком шнекового вала и передвигается вдоль камеры. Под воздействием возникающего давления масло отжимается из сырья, проходит через щели зеерной камеры и собирается в приемную емкость. Жмых шнековым валом выталкивается из зеерной камеры, где при выходе регулировочное устройство регулирует величину сжатия и толщину выходящего жмыха.

После отжима оставшееся масло перетекает в емкость накопительную и, далее самотеком поступает на фильтрацию. В таблице 9 на странице 22 представлена техническая характеристика фильтров-прессов, для фильтрации масла от механических примесей.

Таблица 9

Техническая характеристика фильтров-прессов

Тип	Е8-МФП	ФМ-2.00.000ПС	DIEFENBACH Р15.2.1	DIEFENBACH Р11.2.1	ФЦ
Производительность, т/ч	0,8	2,5	0,5	0,2
Мощность, кВт			11,5		18,5
Габаритные размеры, мм	2150*940*1400	диаметр - 1200, высота – 2750	5300*1260*1660	2220*690*728	1900*1350*3325
Масса, кг

Из таблицы 9 видно, что на данном этапе нам подойдет фильтр ФМ-2.00.000ПС, т.к. на этом этапе у нас остается 2,5 т сырья. Дальше потерь в массе сырья не происходит.

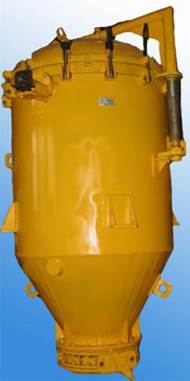

Рис.10. Фильтр-пресс ФМ-2.00.000ПС

Применяется при: первичная очистка растительных масел. Преимущество перед рамными фильтрами: не используется фильтровальная ткань, автоматизированный сброс осадка (вибросброс), нет потерь масла, простота в обслуживании

Фильтр состоит из вертикального резервуара с крышкой. Фильтрующими элементами являются съемные вертикальные плиты, стянутые сверху при помощи резьбовой стяжки в пакет. Стяжка с помощью муфты присоединена к пневматическому вибратору, укрепленному снаружи емкости.

Снизу фильтровальные плиты снабжены штуцерами для отвода фильтрата в сборный коллектор и далее в трубопровод для фильтрата.

Фильтровальные плиты выполнены в виде плоской рамки из дренажной сетки, окаймленной по периферии профилями коробчатого сечения для сбора фильтрата. Дренажная сетка с двух сторон облицована фильтровальной сеткой. В нижней части фильтра имеется донный затвор с пневмоприводом для выгрузки осадка.

Для визуального контроля потока и чистоты фильтрата предусмотрены смотровые фонари, которые устанавливаются на подводящих и отводящих трубопроводах.

Фильтрование растительного масла во всех случаях применения этого фильтра производится через намывной слой осадка. Сетчатая фильтровальная перегородка необходима для формирования и удерживания намывного слоя.

Намывка производится при циркуляции масла по контуру: «емкость сырого масла - насос- фильтр- емкость сырого масла». После появления в смотровом фонаре на выходе из фильтра чистого масла циркуляция прекращается и производится фильтрование масла. Чистое масло отводится в соответствующую емкость.

После первичной фильтрации масло подается по трубопроводу в рафинационный цех, где начинается рафинация. Рафинация начинается с гидротации и нейтрализации. Для этого используют гидратор-нейтрализатор. Технические характеристики гидратора-нейтрализатора отображены в таблице 10.

Таблица 10

Техническая характеристика гидратора-нейтрализатора

Тип	A2-МНБ-10
Вместимость, м^3, не менее
Мощность,кВт, не более
Площадь поверхности нагрева, м^2	10,74
Удельный расход пара, кг/ч, не более	56,2
Масса
Частота вращения мешалки, с-1	0,75
Габаритные размеры, высота, ширина	5350*3026

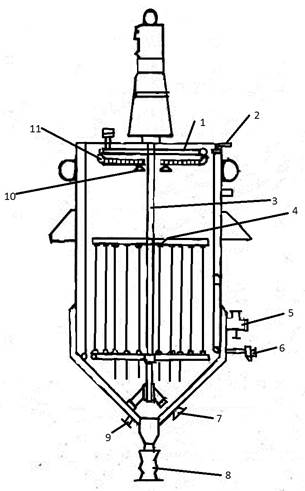

Рис. 11. Гидратор-нейтрализатор А2-МНБ-10: 1 – распылитель воды, 2 – крышка, 3 – вал мешалки, 4 – мешалка, 5 – подвод пара, 6 – сливное устройство, 7 – патрубок для удаления осадка, 8 – патрубок для подачи продукта, 9 вентиль для конденсата, 10 – подвод щелочи, 11 – распылитель щелочи.

Гидратация и нейтрализация масла выполняется на нейтрализаторе А2-МНБ-10

Корпус нейтрализатора представляет собой цилиндрический сосуд. В нижней части его имеется паровая рубашка для нагрева продукта, а вверху – распылитель щелочи 11 и ороситель воды 1. Внутри вращается мешалка 4.Нейтрализатор работает следующим образом. Продукт подается через патрубок 8, после чего через ороситель 1 подается вода. Затем включается подогрев и мешалка.

После этого продукт оставляют в покое для образования осадка. Осадок выпускают через патрубок 7, а гидратировное масло нейтрализуют щелочью через душирующее устройство 11. Готовое масло откачивается через трубку 6.
