Теплопередача через однослойную цилиндрическую стенку

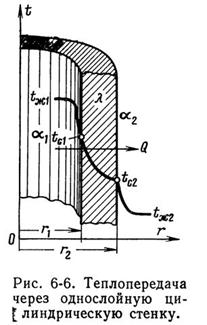

Пусть имеется цилиндрическая стенка (труба) с внутренним диаметром d1 внешним d2 и длиной l. Стенка трубы однородна; ее коэффициент теплопроводности λ. Внутри трубы горячая среда с температурой tЖ1, а снаружи – холодная с температурой tЖ2. Температуры поверхностей стенки неизвестны, обозначим их через tС1 и tС2 (рис. 6–6). Со стороны горячей среды суммарный коэффициент теплоотдачи α1, а со стороны холодной α2.

При установившемся тепловом состоянии системы количество теплоты, отданное горячей и воспринятое холодной средой, одно и то же. Следовательно, можно написать:

Из этих соотношений определяем частные температурные напоры:

Складывая уравнения системы (к), получаем полный температурный напор



Из уравнения (л) определяется значение линейной плотности теплового потока ql



откуда линейный коэффициент теплопередачи (на 1 м длины трубы)





Величина, обратная линейному коэффициенту теплопередачи, 1/kl называется линейным термическим сопротивлением теплопередачи.

Из уравнения (6–9) имеем:



Последнее означает, что общее термическое сопротивление равно сумме частных – термического сопротивления теплопроводности стенки и термических сопротивлений теплоотдачи и . Значения tС1 и tС2 определяются из уравнений (к).
