Пассивные ФВЧ первого порядка

ФВЧ передает без изменения сигналы высоких частот, а на низких частотах обеспечивает затухание сигналов и опережение их по фазе относительно входных сигналов. Коэффициент передачи в комплексной форме может быть записан в виде
. (2.69)
Отсюда находим выражения для АЧХ, ФЧХ и частоты среза

; ; (2.70)

При f=fСР как и для фильтра нижних частот

.

Если приложено входное напряжение с частотой f<<fСР, то , тогда из уравнения

(2.71)

получим

. (2.72)

Таким образом, входные напряжения низкой частоты дифференцируются, т.е. ФВЧ может выступать как дифференцирующий преобразователь.
При последовательном соединении нескольких ФВЧ результирующая частота среза

(2.73)

Если все фильтры имеют равные частоты среза, то

(2.74)

Активные ФНЧ первого порядка

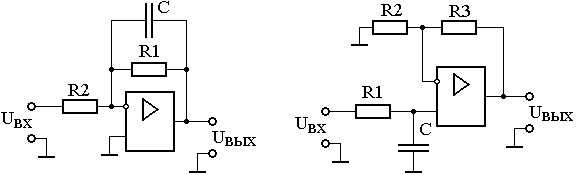

а б Рис. 4.15. ФНЧ: инвертирующая (а); неинвертирующая (б) Передаточная функция фильтров:
Коэффициент передачи инвертирующей схемы:	Коэффициент передачи неинвертирующей схемы:
Частота среза: или

Активные ФВЧ первого порядка

а б

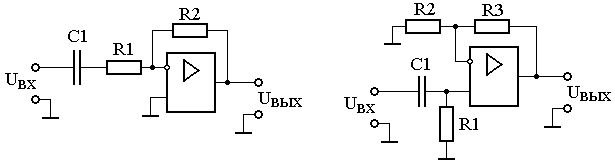

Рис. 4.20. ФВЧ: инвертирующая (а); неинвертирующая (б) Передаточная функция фильтров:
Коэффициент передачи инвертирующей схемы:	Коэффициент передачи неинвертирующей схемы:
Частота среза:
